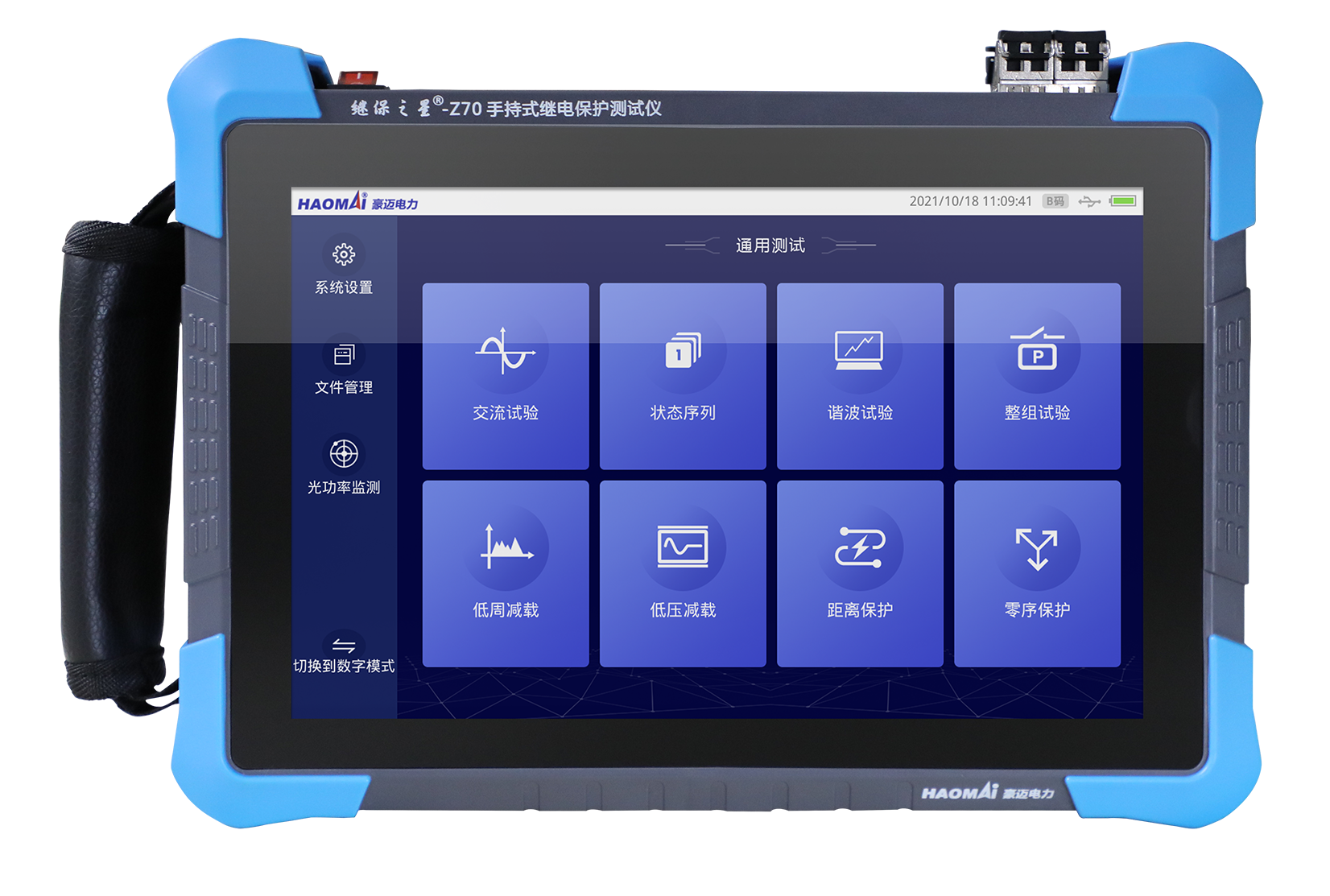

△ 继保之星-Z70 手持式继电保护测试仪

继保之星-Z70 手持式继电保护测试仪 是一款极致轻薄型数模一体继保仪，约等于A4尺寸，仅重2.7kg，内置大容量锂电池，可用于智能站、常规站系统测试和快捷分析。 设备光数字部分基于IEC61850规约开发，支持2路SV/GOOSE报文收发及分析； 模拟量输出部分采用高功率可控功放技术，支持3*10A电流3*120V电压输出，输出精度高达0.1%，满足包含智能变电站、常规变电站在内的多种形式变电站的测试要求。 系统集多种测试与分析功能于一体，可对保护、测控、合并单元、电子式互感器等设备进行全面的功能、性能测试。 根据需要模拟自定义异常报文，用于检测报文接收方如保护装置、智能终端的功能正确性。

本文介绍如何使用继保之星-Z70 手持式继电保护测试仪调试常规站PCS-931保护装置的光差保护试验。

1）保护定值控制字设置：

2）保护压板设置：

在“压板定值”里，将“通道1差动保护”软压板置“1”，在保护屏上，投入“差动保护”功能硬压板，断开“跳闸出口”硬压板，检查保护装置光纤通道1处于自环状态。

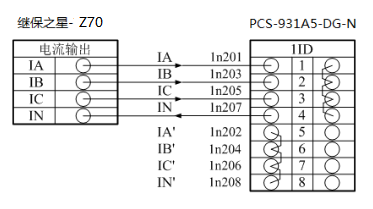

△  PCS-931光差保护接线图

将继保之星-Z70 手持式继电保护测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连； 再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”、“IN＇”（非极性端）端子短接，将“IN”（零序电流极性端）端子接回继保之星-Z70的电流输出端“In”。 将继保之星-Z70的开入接点“A”与保护装置的分相跳闸出口接点“跳A”接点相连，将继保之星-Z70的“+KM”与保护装置的公共端相连。

继保之星-Z70软件有多个测试界面，可实现模拟量模式与数字模拟切换。

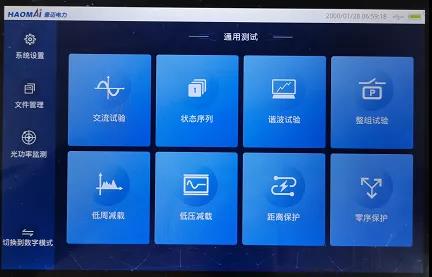

△ 软件主界面

1）验证0.95倍整定值下，差动保护可靠不动作。 模拟三相短路故障，根据差动动作值2.0A计算可得，差动电流实验值2.0*0.95*0.5=0.95A。

在“状态序列”菜单里，添加故障前、故障两个状态。

状态一设置： UA=UB=UC=57.73 5 V，IA=IB=IC=0A，电压电流均为正序，触发方式： 时间触发10s。

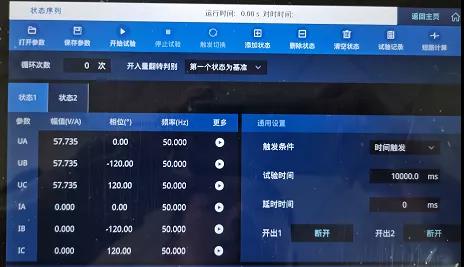

△ 正常状态参数设置

状态二设置： UA=UB=UC=57.735V，IA=IB=IC=0.95A，电压电流均为正序，触发方式： 时间触发100ms。

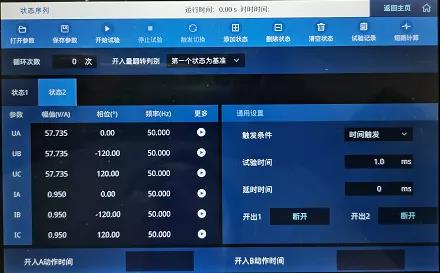

△ 故障状态参数设置

加量，设置完成后，点击运行。  继保之星-Z70 按照正常态设定值输出持续时间10s，10s后装置自动切换至下一状态， 继保之星-Z70 按照故障态设定值输出持续时间0.1s。

实验结果： 保护装置未动作，继保之星-Z70 未采集到跳闸信号。

2）验证1.05倍整定值下，差动保护可靠动作。 模拟三相短路故障，根据差动动作值2.0A计算可得，差动电流实验值2.0*1.05*0.5=1.05A。

在“状态序列”菜单里，添加故障前、故障两个状态，状态一设置同上面正常状态参数设置。

状态二设置： UA=UB=UC=57.735V，IA=IB=IC=1.05A，电压电流均为正序，触发方式： 时间触发100ms。

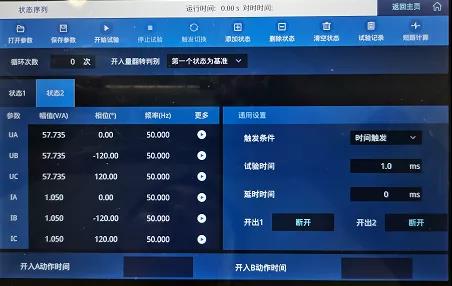

△ 故障状态参数设置

加量，设置完成后，点击运行。  继保之星-Z70 按照正常态设定值输出持续时间10s，10s后装置自动切换至下一状态，继保之星-Z70 按照故障态设定值输出持续时间0.1s。

实验结果： 保护动作有跳闸信号灯显示，继保之星-Z70 收到保护发出的跳闸信号，此实验跳闸方式为三相跳闸，继保之星-Z70 开关量输入A端口测得动作时间为26ms。

根据实验结果，本次实验测得整定值2.0A差动电流下保护性能满足规程要求。 0.95倍差动电流下保护可靠不动作、1.05倍差动电流下保护可靠动作，动作时间满足差动要求。
