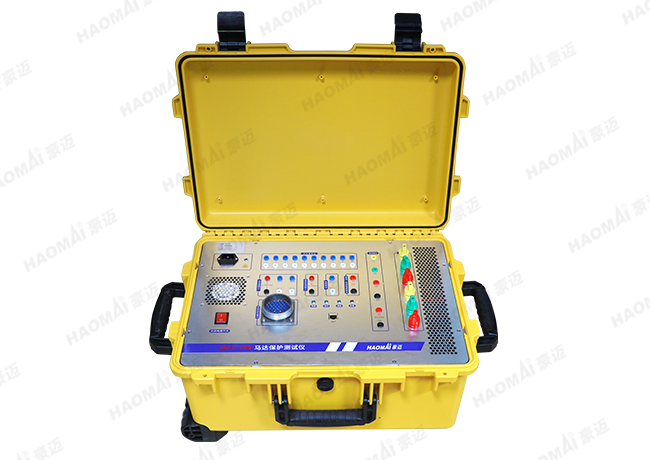

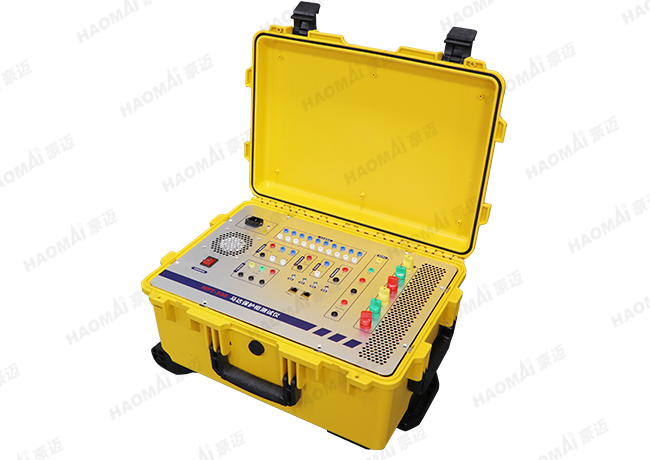

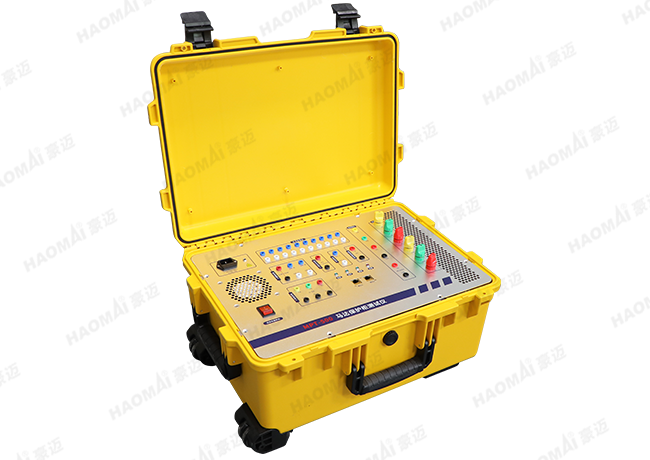

MPT-500 马达保护柜测试仪
——对马保抽屉柜主回路、控制回路、保护控制逻辑进行校验测试
设备通过对马达保护抽屉柜进行加量测试，验证马保抽屉柜主回路、控制回路、保护控制逻辑的正确性，一键自动完成低压马达保护抽屉柜的测量、保护、控制、欠压重起动、AO输出等功能试验，同时网线可连接外部PC，进行手动加量测试和一键自动测试。该测试仪采用工程塑料箱体结构，带手动拉杆，方便携带，适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等行业。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 电压电流输出灵活组合 3相电压3相电流输出，其中幅值、相位完全独立调节。有1路大功率电压输出回路，可灵活的切换至任一相电压输出；3路大电流最大输出至100A，输出时间≥3分钟；
- 新型高保真线性功放 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越，不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑，精度优良；
- 高性能主控制器 输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好；

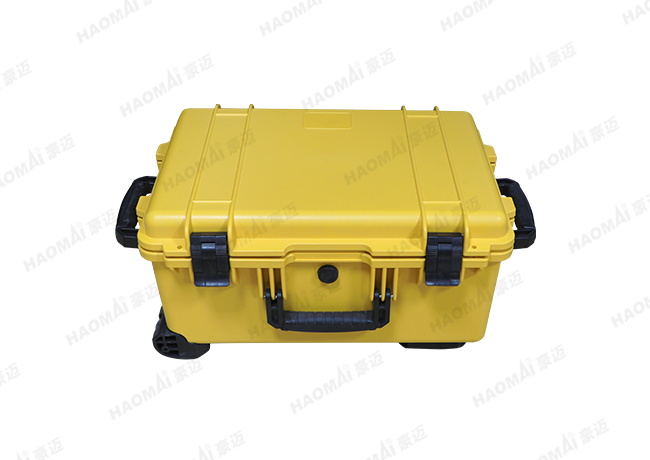

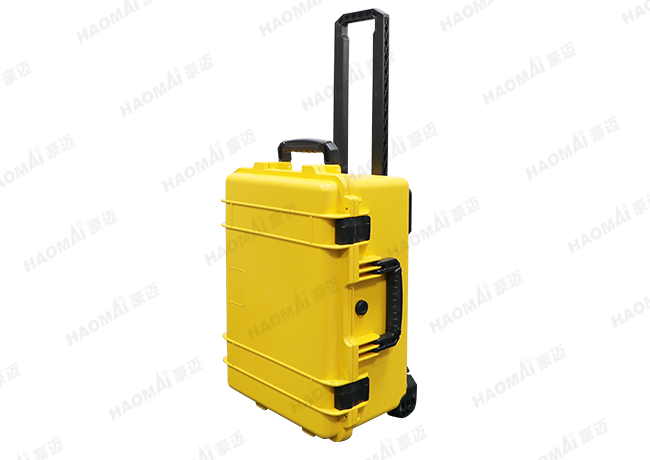

- 模块式组合部件结构 采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能极佳，采用工程塑料箱体结构，带手动拉杆，方便携带，仅重30kg；
- 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能；
- 软件功能强大 针对不同类型的马达保护柜完成测试校验工作，能方便地扫描各种保护定值，进行自动测试，实时存储测试数据，联机打印报告等。
技术参数
|
供电电源 |
AC220V±10%，50Hz |
|
三相交流电压输出 |
|
|
输出范围 |
0~460V，50Hz |
|
输出精度 |
±1%（50~460V） |
|
带载能力 |
40W，幅值和相位可调 |
|
三相交流电流输出 |
|
|
输出范围 |
0~100A，50Hz |
|
输出精度 |
±1%（30~100A）, ±0.5%（0.5~30A） |
|
单相最大端口电压 |
1V |
|
1路大功率交流电压输出（可通过软件设置切换到三相交流输出电压的任何一路） |
|
|
输出范围 |
0~270V，50Hz |
|
输出精度 |
±1%（0~270V） |
|
带载能力 |
500W，幅值和相位可调 |
|
1路直流电压输出 |
|
|
输出电压 |
110V DC/220V DC，2档可切换 |
|
带载能力 |
100W |
|
开入量 |
4路 (监视干节点信号) |
|
开出量 |
6路 |
|
开出节点容量 |
8A（连续），250VAC |
|
1路AI输入 |
监测4~20mA信号 |
|
1路电阻输出 |
电阻可调 |
|
1路RJ45网口 |
通过网口与PC连接进行控制 |
|
尺寸 |
580×420×290 mm³ (长×宽×高) |
|
重量 |
31kg |
