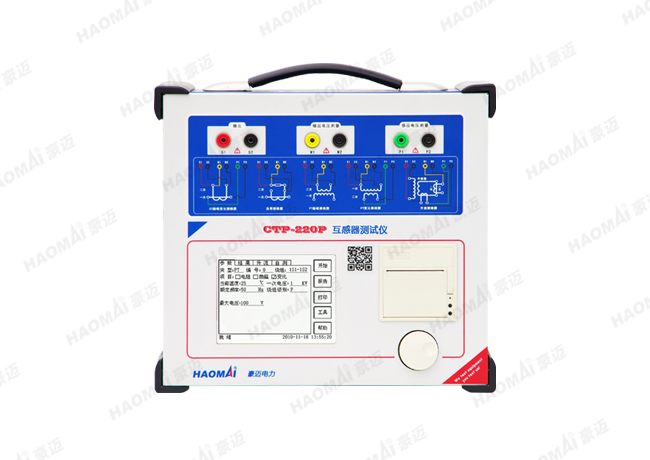

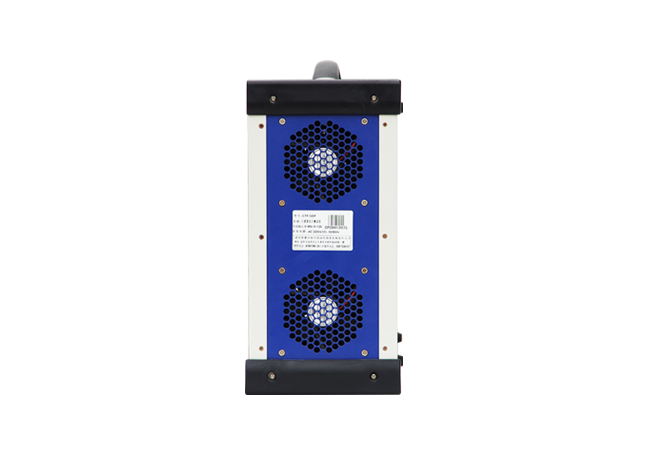

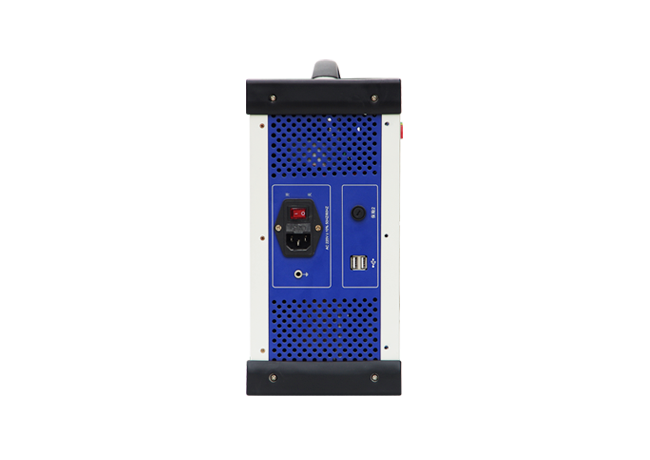

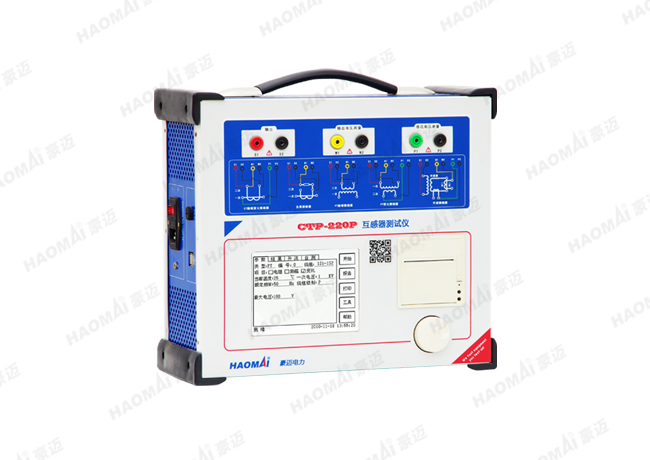

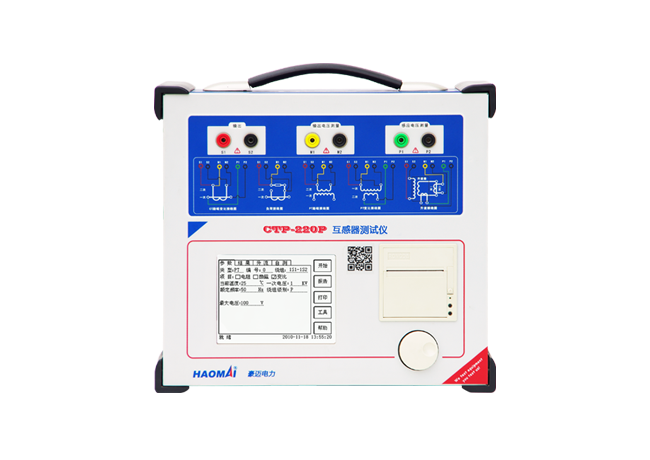

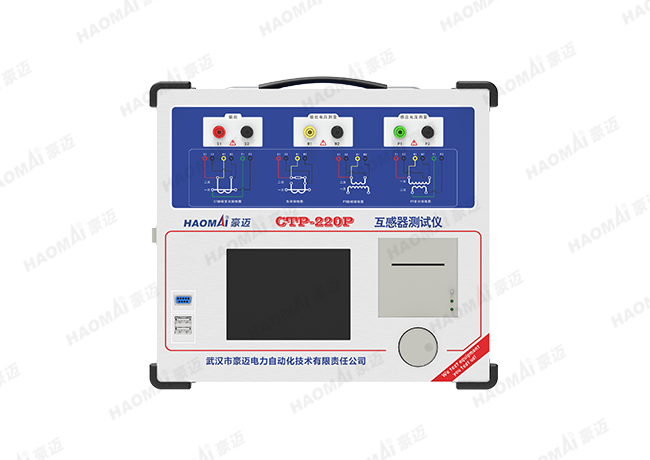

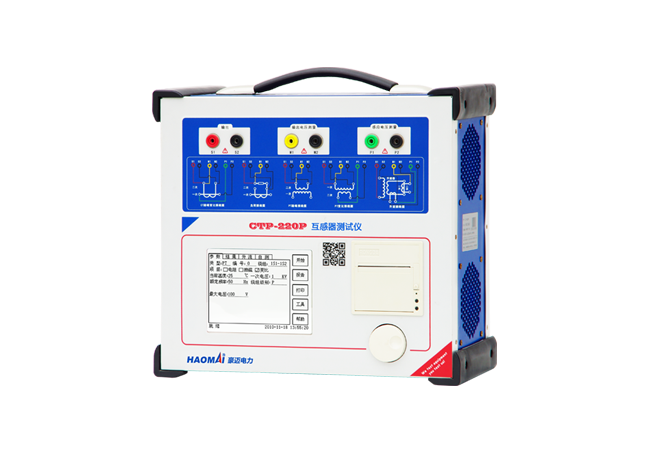

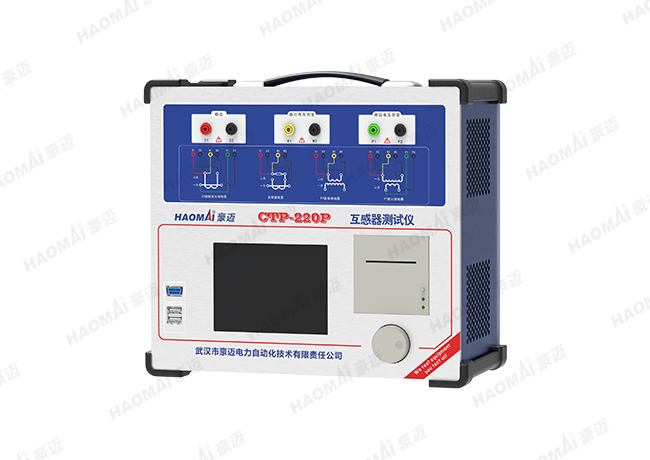

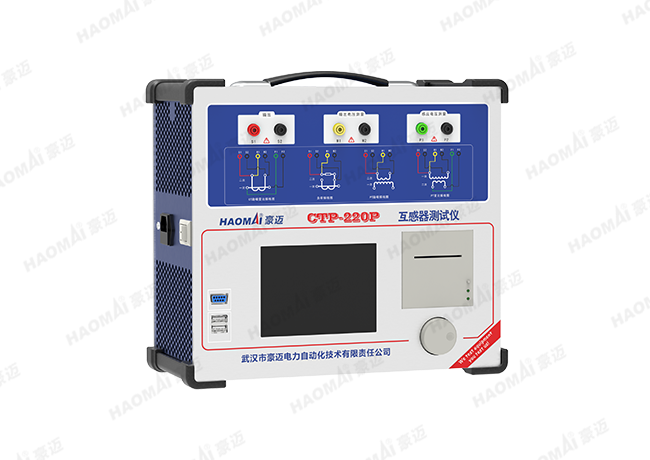

CTP-220P 互感器测试仪
——基于低频变频技术的高精度互感器综合特性测试仪

CTP系列互感器综合测试仪是我公司针对电力系统互感器测试规范,自2008年陆续自主研发生产的一系列专业检测设备。它采用低频变频法与电压法结合的技术,可以准确测量包括变比、极性、伏安特性等在内的多个重要项目。根据市场需求CTP系列分为100P、120P、220P等多个不同的型号。随着测试技术的发展,我们对该系列设备也进行了多次硬件、软件的升级。CTP系列互感器综合测试仪可以完美胜任对电力系统计量用高精度级别CT、保护用稳态、暂态CT的测试工作, 轻松应对变比高达30000/1的互感器,精度最高可达0.05% 。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 低频法测试CT/PT励磁曲线和10%/5%误差曲线
  • 电压法测试CT/PT变比、极性,CT角差、比差
  • 适用于各类CT/PT的测试(含套管CT、暂态CT、GIS组合CT)
  • 自动记录饱和磁滞曲线
  • CT二次外回路负荷
  • 支持多通道扩展箱
  • 支持150A外接升流器,通流加量、变比验证
  • 5.7”图形透反式LCD,阳光下可视
  • 采用旋转光电鼠标操作,面板自带打印机
  • 装置可存储2000组测试数据,掉电不丢失
  • 测试方便,轻小便携,仅重9kg
技术参数

输出电压

0~180V

输出电流

0~12A,峰值36A

测量准确度

±0.05%

CT变比测量范围

1~30000

PT变比测量范围

1~10000

相位测量

准确度±2’  分辨率0.2’

二次绕组电阻测量

范围 0.1~300Ω 分辨率 0.1mΩ

交流负载测量

范围 0~300VA  分辨率 0.01VA

升流电流输出

0~150A

输入电源电压

AC220V±20%,50Hz

工作条件

温度  -10℃~50℃,  湿度  ≤90%
