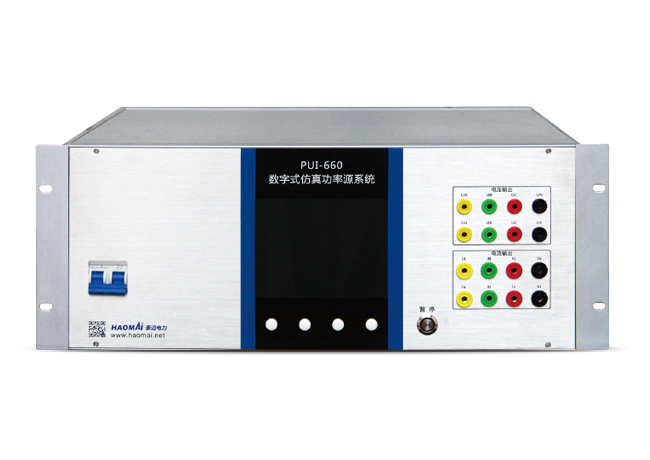

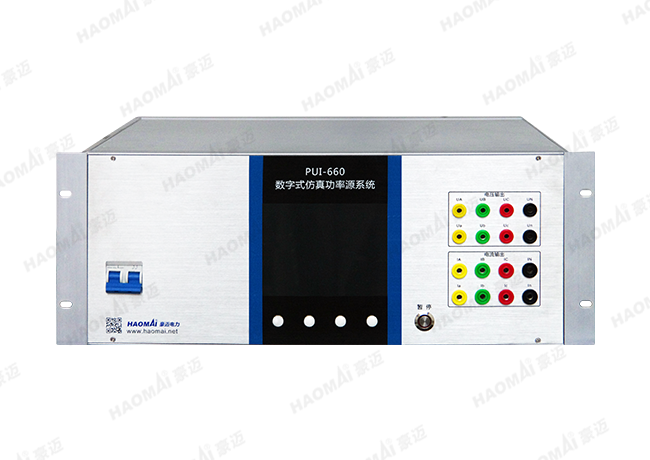

PUI-660 数字式仿真功率源系统
——电力系统仿真用线性电流电压功率放大器
24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 可作为电力系统仿真用电流电压功率源构成完整仿真系统
  • 可用作电流和电压功率放大器,用于继电保护测试
  • 可以根据使用需求设计多种输出模式
  • 线性度好,响应快,功率大,带负载能力强
  • 能输出准确的负荷电流,小信号输出精度高
  • 长时间连续工作,稳定可靠
  • 多种显示方式,按键切换
  • 电压过载、电流超时保护
技术参数

电流输出

输出电流范围:6相0 ~ 30A 正弦波有效值

额定输出电流:6相5A 正弦波有效值

增益特性(输出电流与输入信号关系): 8A/V

输入信号与输出电流的非线性误差小于0.2%(0.2A-30A)

输出电流总谐波畸变率小于0.2%

输出电流与输入信号的相位延时:<20μS(50Hz信号)

电流放大器阶跃响应小于100μS

最大输出功率300VA/相 (30A正弦波有效值输出时)

输出电流的负载变化率小于0.2%(0-2Ω负载电阻, 输出电流5A)



回采精度

电流回采显示误差小于0.2%(0.2A-30A)

电压回采显示误差小于0.2% (2V-120V)

相位显示误差小于0.2°(50Hz时)



电压输出

输出电压范围:6相0 ~ 120V 正弦波有效值

额定输出电压:6相 57.74V 正弦波有效值

增益特性(输出电压与输入电压的关系): 20V/V

电压放大器频率范围:0~1.2KHz

输入端为高抗干扰差分电路,输入阻抗>10kΩ

输入信号与输出电压的非线性误差小于0.2% (2V-120V)

输出电压的总谐波畸变率小于0.2% (2V-120V)

输出电压与输入信号的相位延时:<20μS (50Hz信号)

电压放大器阶跃响应小于100μS

电压放大器最大输出功率大于65VA

电压放大器负载变化率小于0.2%(1-30 VA输出功率,输出57.7V)



电压、电流相位准确性

电压与电流之间相位误差  50Hz时< 0.2°
