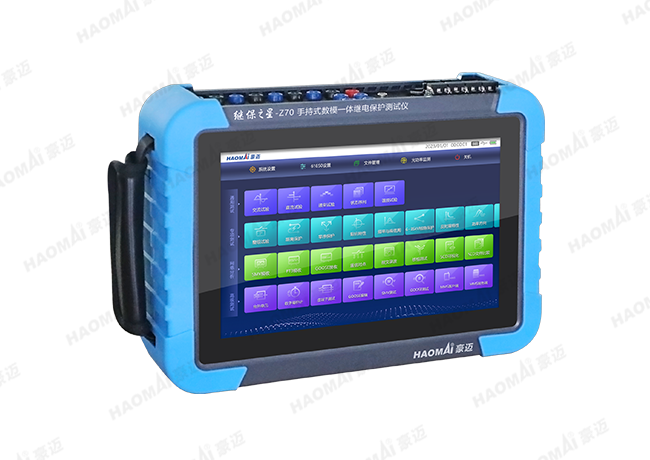

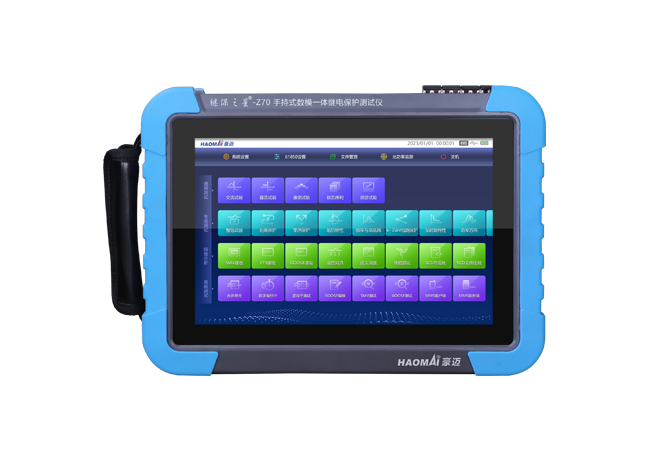

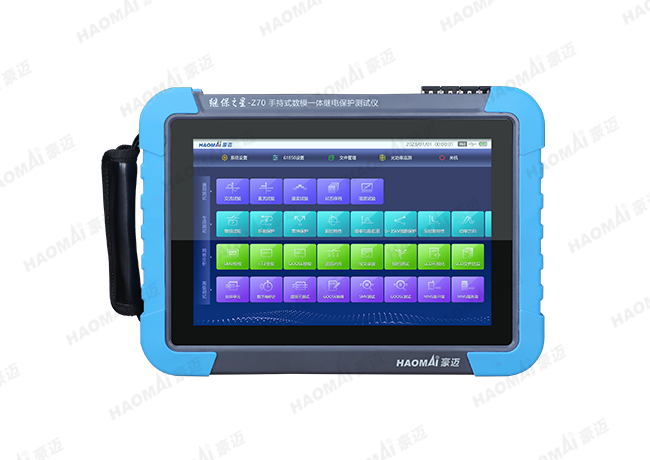

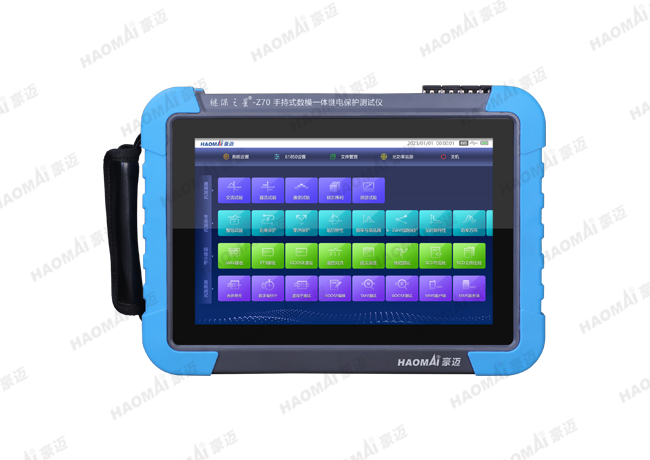

针对传统变电站与智能变电站现场消缺需求,具备模拟量输出与基于IEC61850的光数字量报文输出功能,可用于保护、测控、电子式互感器等设备的功能性能校验。设备同时支持光功率实时监测及网络光数字报文收发,支持SCL文件导入,装置实例配置信息读取。设备支持“模拟量+GOOSE”保护装置的调试。

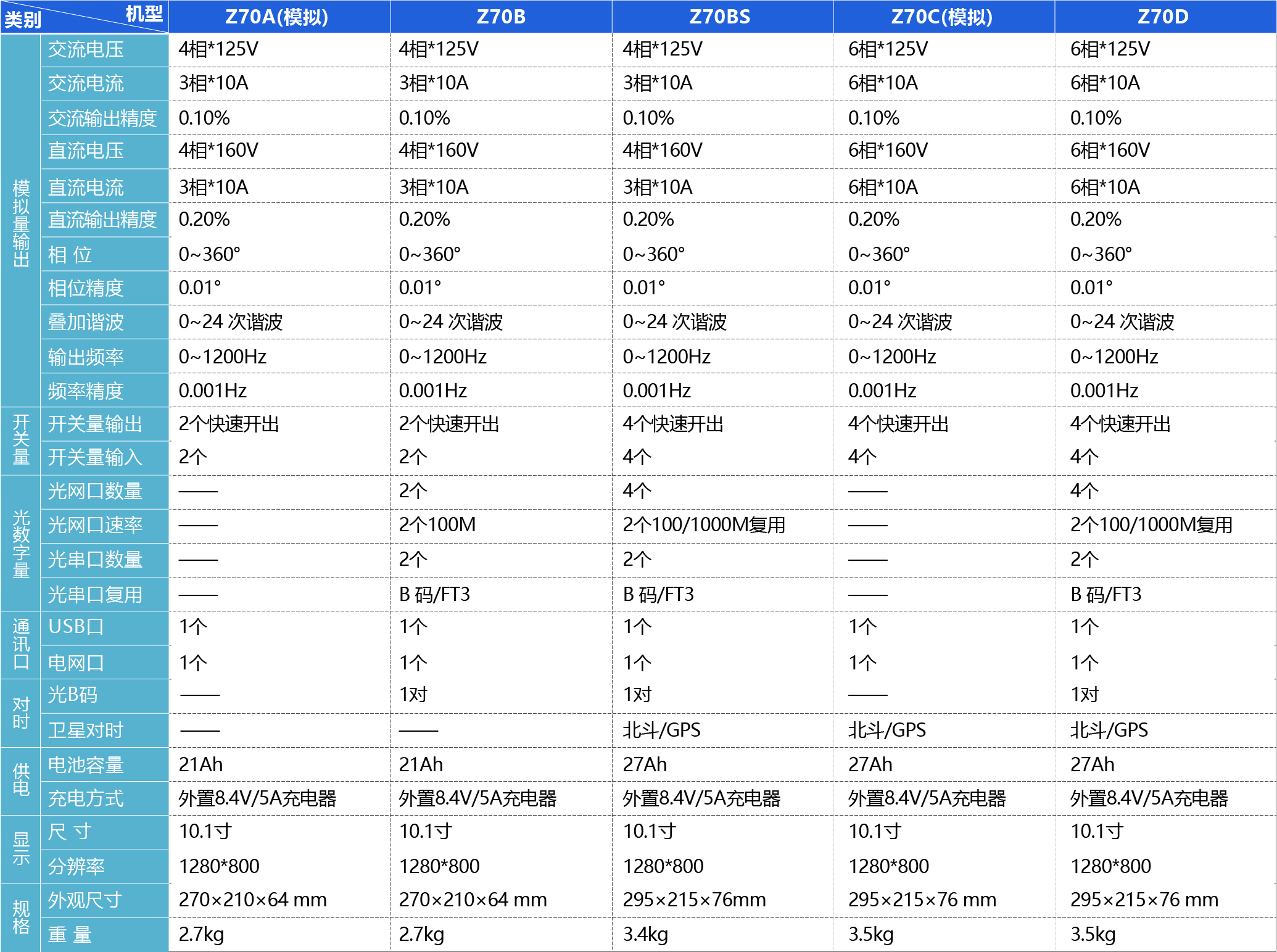

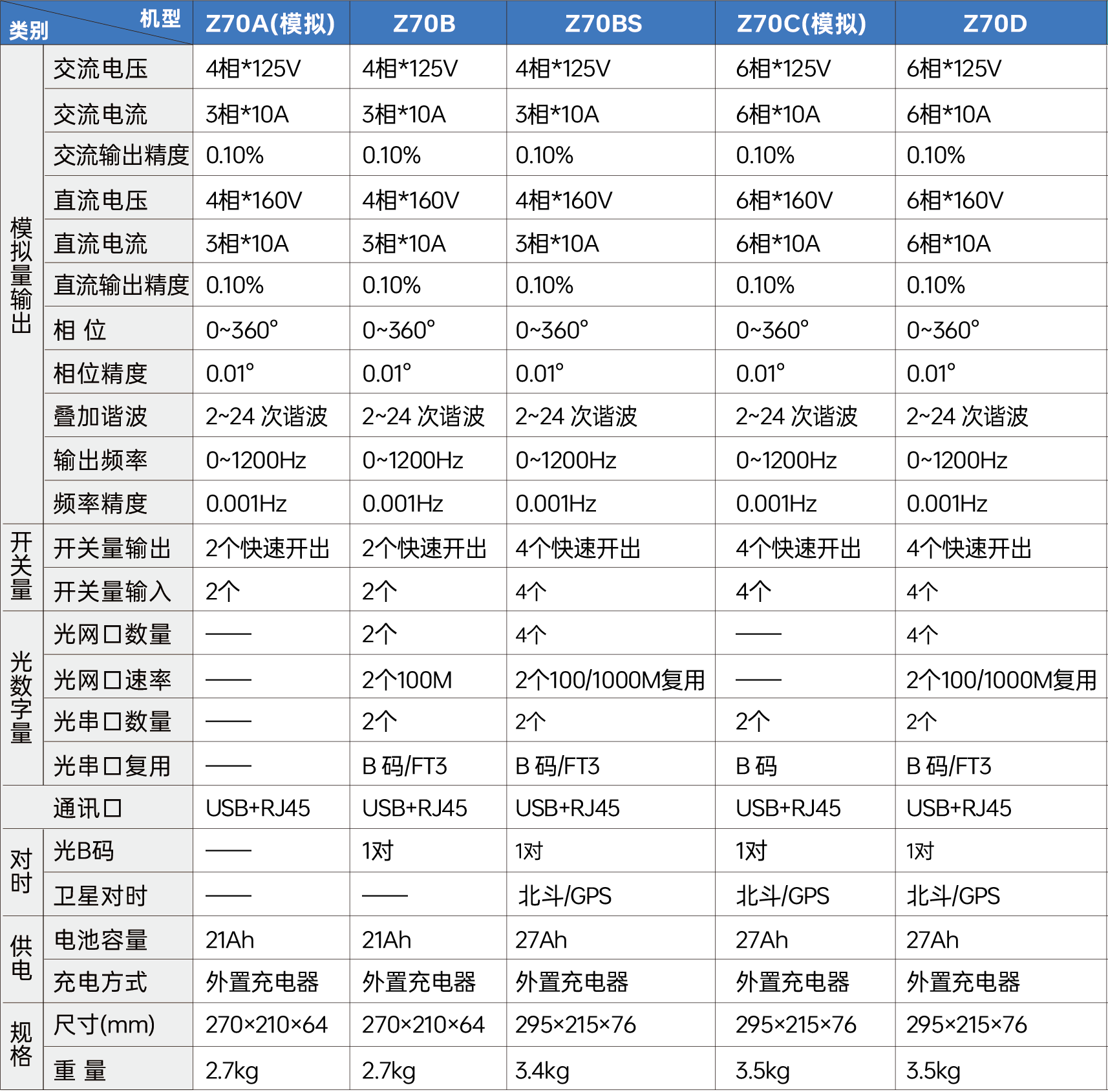

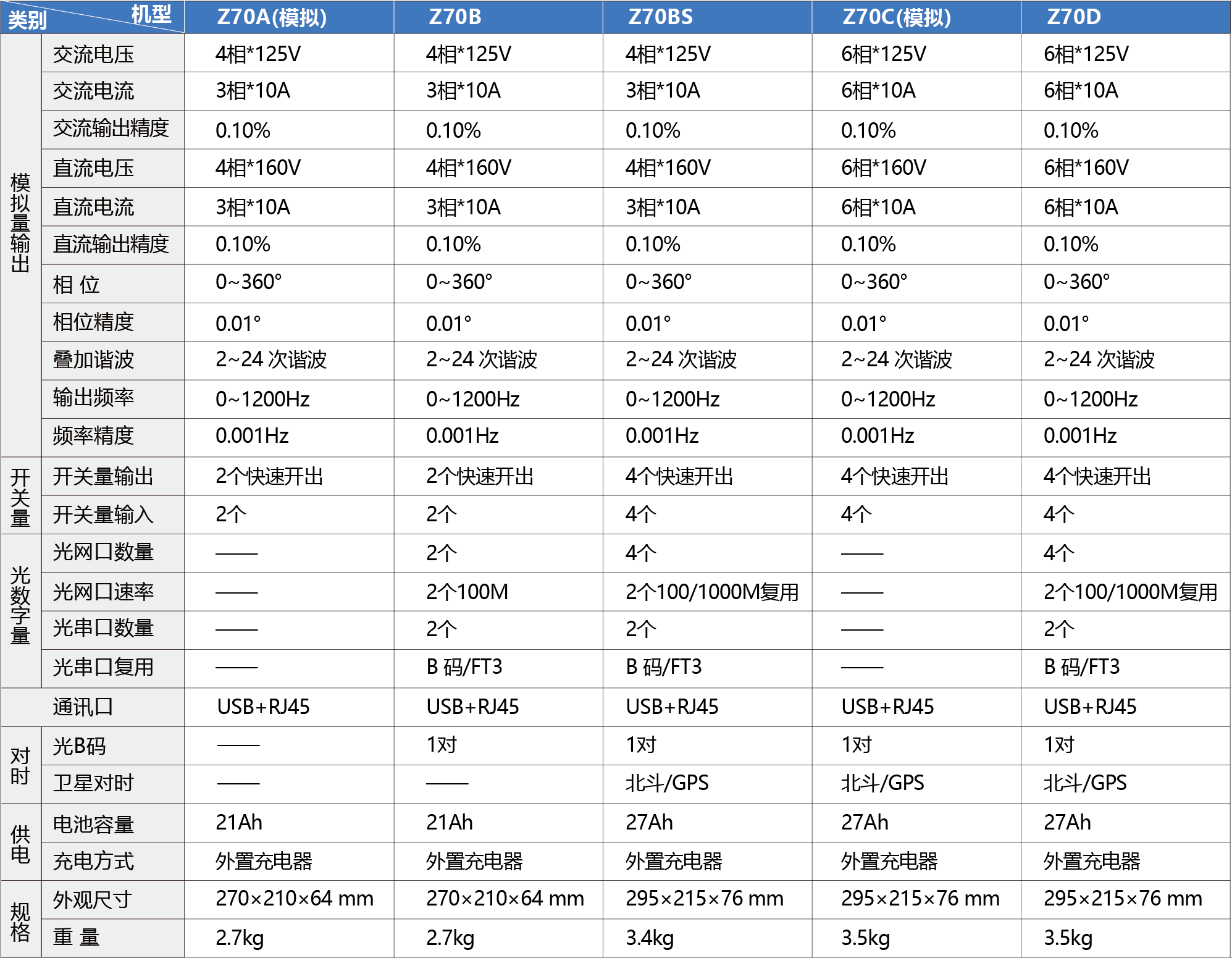

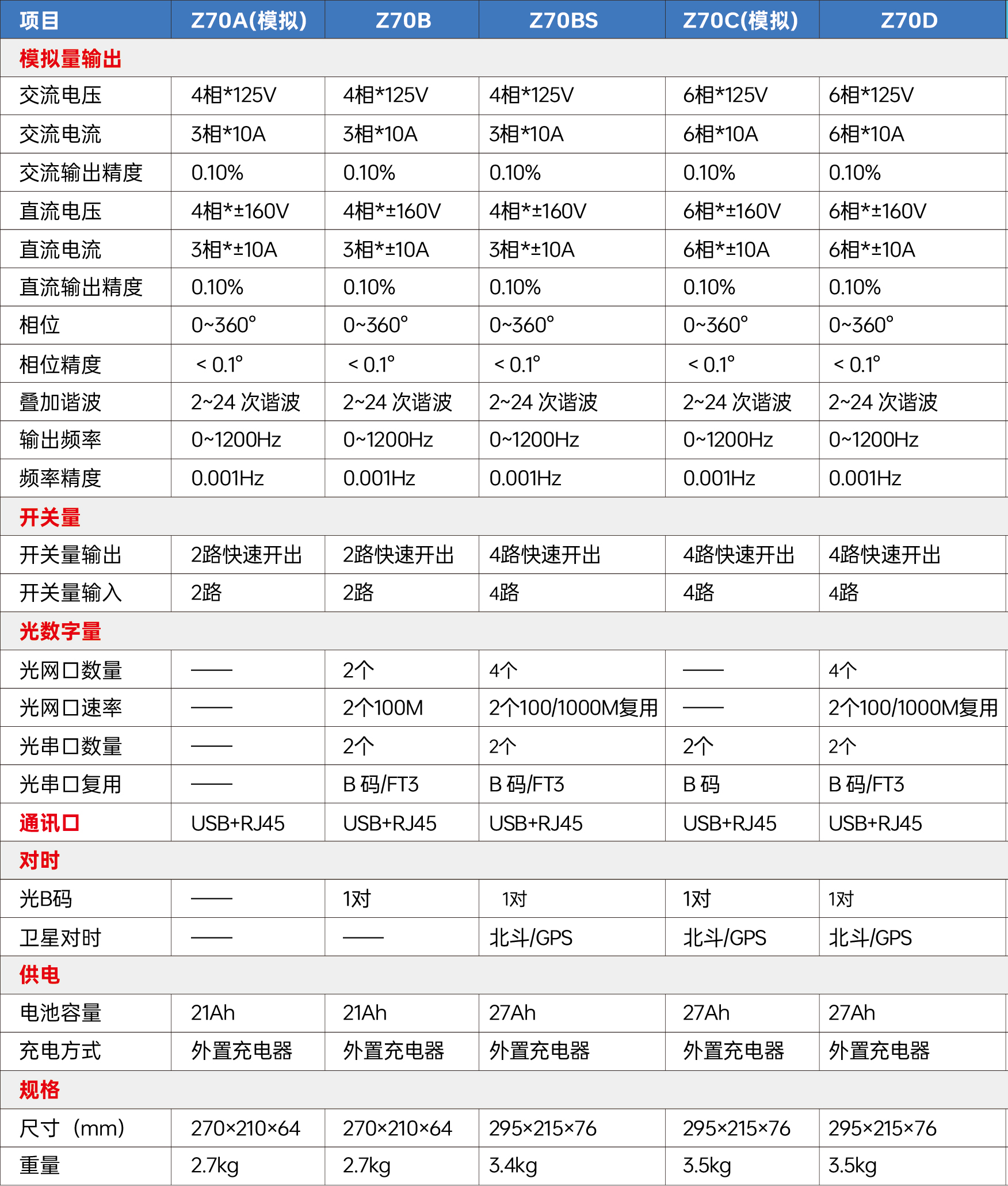

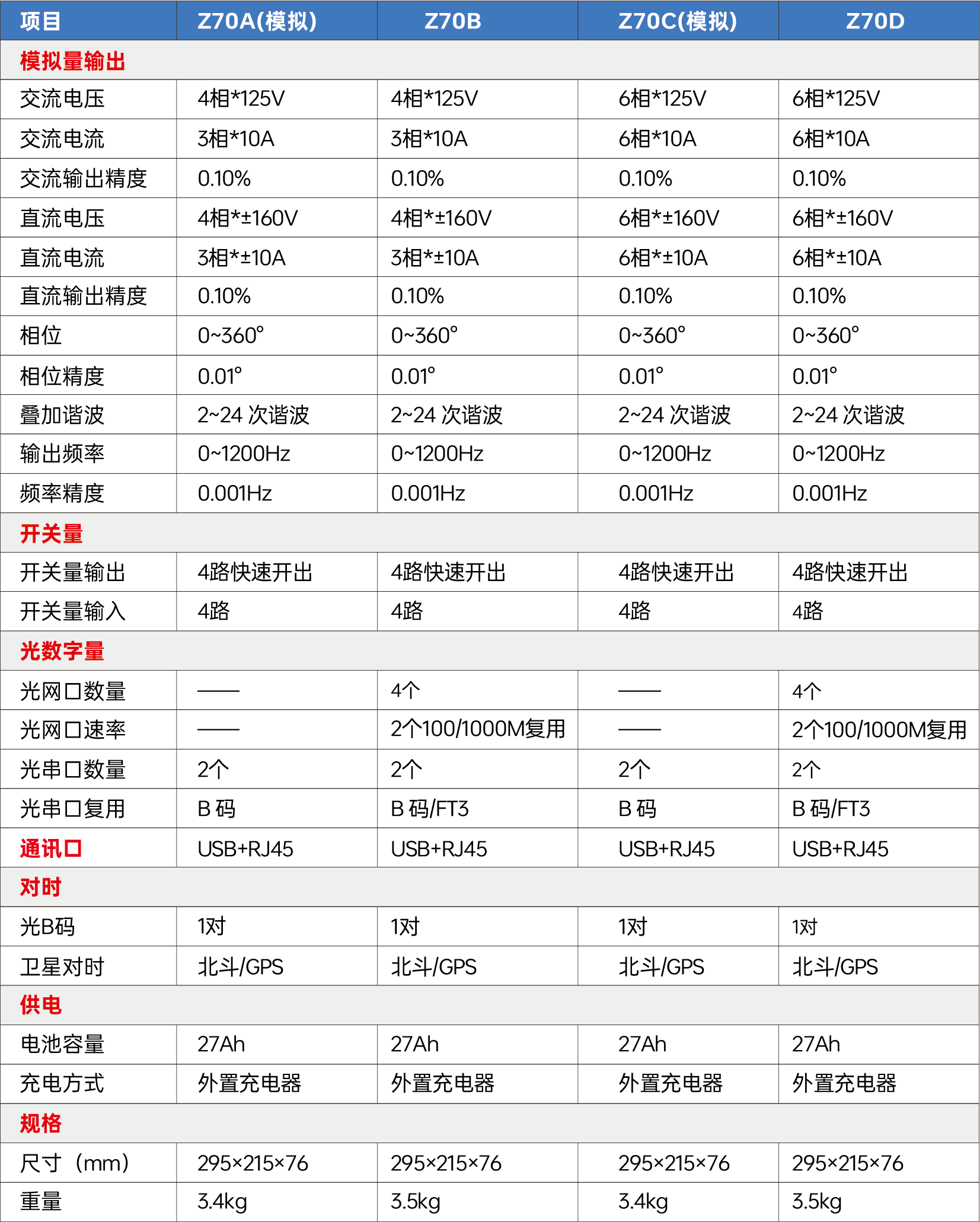

标准模拟量输出 |
|||
交流电流输出 |
3×10A |
||
交流电压输出 |
4×125V |
||
交流输出精度 |
0.1% |
||
直流电流输出 |
3×±2A |
||
直流电压输出 |
3×±170V |
||
直流输出精度 |
0.2%(主量程范围内) |
||
相位 |
0~360° |
||
相位准确度 |
<0.01° |
||
叠加谐波 |
0~24 次谐波 |
||
输出频率 |
0~1200Hz |
||
频率精度 |
<0.001Hz |
||
IEC61850参数 |
|||
SMV发送时间均匀性最大偏差 |
1≤1us |
||
GOOSE事件的接收分辨率 |
< 1ms |
||
SV电压测量精度 |
0.05% |
||
相位采样精度 |
0.01° |
||
SV电流测量精度 |
0.05% |
||
相位精度优于 |
0.01° |
||
频率测量精度 |
0.002Hz |
||
光功率测量范围 |
-31dbm~-14dbm |
||
遥测信息响应时间 |
< 1s |
||
遥信变化响应时间 |
< 1s |
||

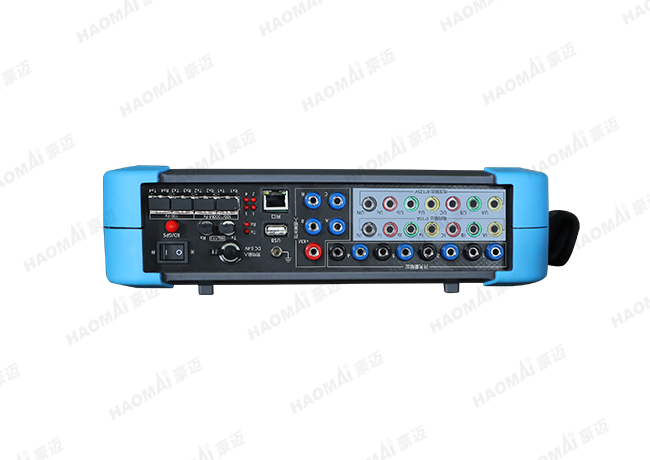

通信接口 |
|||
LC 100M光纤通讯接口 |
2组 |
||
ST光串口 |
1对 |
||
开关量 |
4路开入,4路开出 |
||
规格 |
|||
尺寸 |
295×215×76mm³(长×宽×高) |
||
重量 |
3.4kg |
