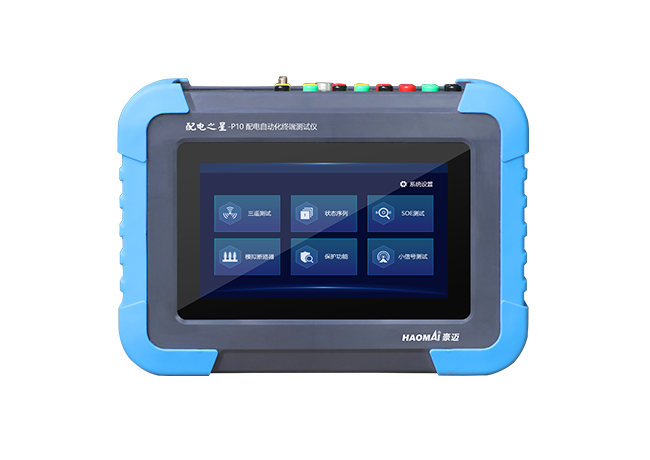

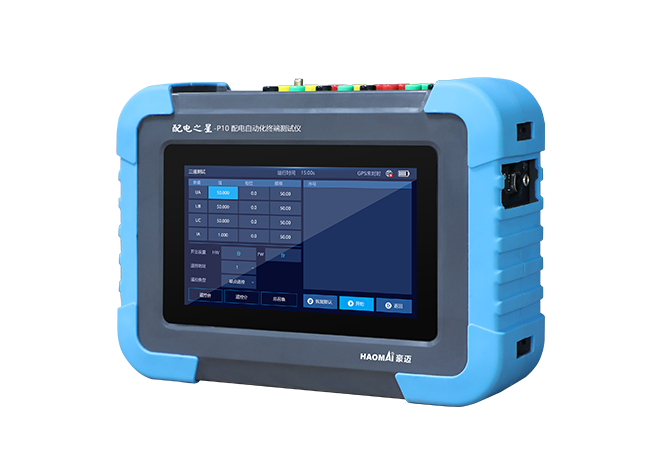

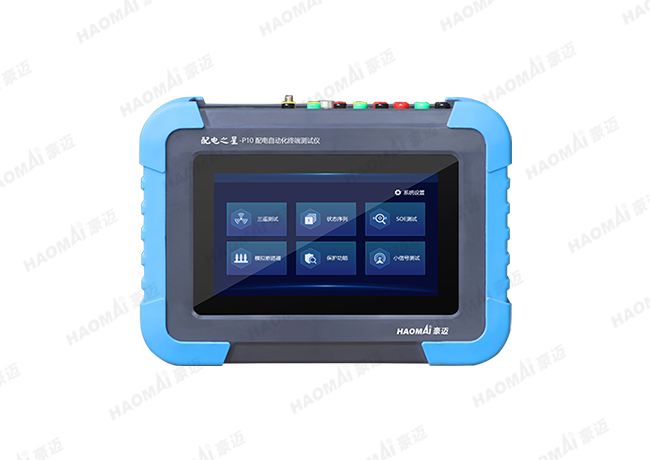

配电之星-P2200B 配电自动化终端设备测试仪
——8U8I 输出，满足南方电网测试规范要求，便携式设计，两台同测
8路300V电压、8路6A电流输出；可完成配电自动化终端( DTU 、FTU、TTU) 批量自动化测试及馈线自动化( FA) 进行全功能测试；简洁直观的操作界面，丰富全面的测试功能。 稳定高效的硬件平台，便携耐用的整机设计。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 自动化测试解决方案：实现对配网10-35KV自动化终端设备的保护功能、三遥性能、通讯规约、馈线自动化等功能的自动化测试， 精度高，速度快， 运输方便
- 8U8I输出，可全面自动化测试终端的各种功能，可进行多组终端同时测试
- 对配电自动化终端设备( DTU 、FTU 、TTU) 一键自动化联调测试， 无需人工干预
- 完善的虚拟主站功能，在单机模式下完成通讯、联调对点等功能测试
- 不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟；配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试
- 可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告
- 支持IEC101、IEC104、IEC61850等通讯规约 ，一键导入各大配电自动化终端厂家的规约点表
- 可读取故障录波数据文件，回放故障波形情况下的动作行为
- 可测试24V/48V蓄电池的内阻，放电估测蓄电池的容量
- 4路300V电压、4路30A电流输出（其中一路可输出100A），精度可达0.05级
- 提供网口，串口，USB，GPS，WiFi等多种通讯接口
- 10.4寸超大windows操作界面， 布局合理，操作方便
- 可外接PC操作
技术参数
| 交流电流输出 | ||
| 8路电流输出幅值 | 8×6A/相 | |
| 准确度 | ±1mA（小于0.1A）； | |
| 0.05%RG（ 0.1A≤ I≤ 6A） | ||
| 分辨率 | 1mA | |
| 电流长时间允许输出值 | 5A/相 | |
| 输出功率 | 35VA/相（6A） | |
| 交流电压输出 | ||
| 8路电压输出幅值 | 8×300V/相 | |
| 准确度 | ±2mV（≤2V）；≤±0.1%RG（2~10V）； | |
| ≤±0.05%RG（10~300V） | ||
| 分辨率 | 1mV | |
| 最大输出负载 | 每相230VA | |
| 相位/频率 | ||
| 相位范围 | -360°~360° | |
| 相位准确度 | ±0.1° | |
| 电压电流频率 | 0~1200Hz | |
| 频率准确度 | ＜1mHz（0~65Hz）； | |
| ＜10mHz（65~450Hz） | ||
| 分辨率 | 0.001HZ | |
| 直流信号输出 | ||
| 直流电压幅值 | 0~60V | |
| 直流电压测量精度 | 0.10% | |
| 直流电流 | 4~20mA | |
| 直流电流测量精度 | 0.10% | |
| 蓄电池测量 | ||
| 蓄电池电压测量 | 10~60V | |
| 蓄电池内阻测量范围 | 0~10mΩ | |
| 蓄电池放电电流 | 1~7A | |
| 蓄电池容量测量范围 | 7~30AH | |
| 开关量输出 | ||
| 通道数 | 8组快速开出 | |
| 类型 | 空接点，不分极性 | |
| 各开出量输出不同步时间误差：≤0.1ms | ||
| 容量 | 250VDC/0.2A，250VAC/0.5A | |
| 开关量输入 | ||
| 通道数 | 4路（电气隔离） | |
| 开入特性 | 空接点或带电位（自适应） | |
| 门槛特性 | “0”：0~6V；“1”12~250V | |
| 时间分辨率 | 100uS | |
| 计时范围 | 0.1mS~9999.999S | |
| 计时误差 | ±1mS | |

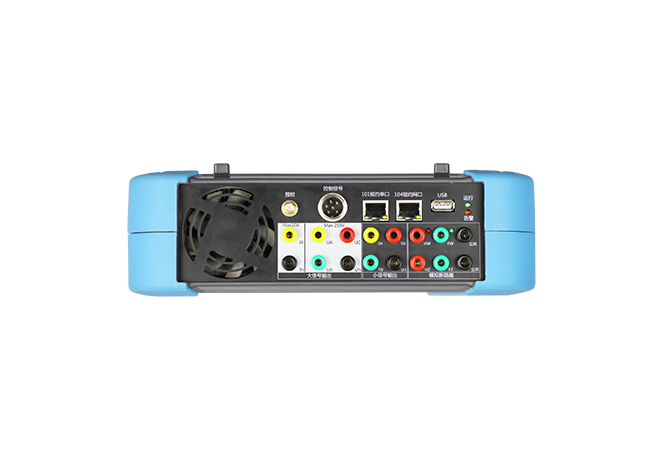

| 通信接口 | ||
| 4G通信； WIFI通信； GPS对时 | ||
| 2个RS232、2个485接口，用于规约通信 | ||
| 4个10/100MRJ45网口，用于规约通信 | ||
| 1个10/100MRJ45网口，用于联机 | ||
| 供电电源 | ||
| 额定电压 | 220VAC | |
| 允许电压 | 180~245V | |
| 额定频率 | 50Hz | |
| 最大电流 | 10A | |
| 规格 | ||
| 箱体 | 全铝合金挤压型材，电磁兼容机箱 | |
| 尺寸 | 485×360×210mm³ | |
| 重量 | 21kg | |
