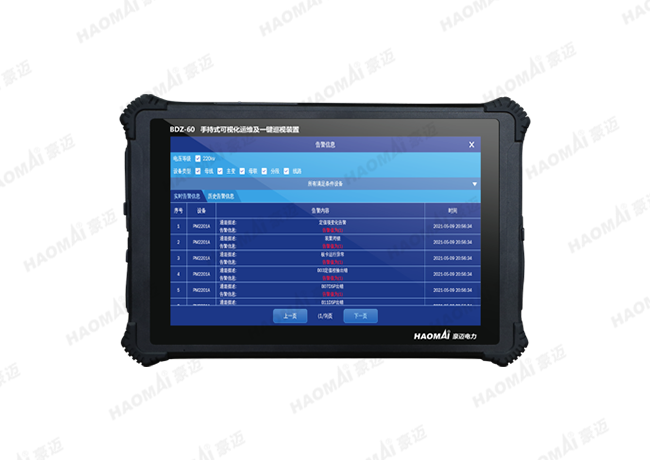

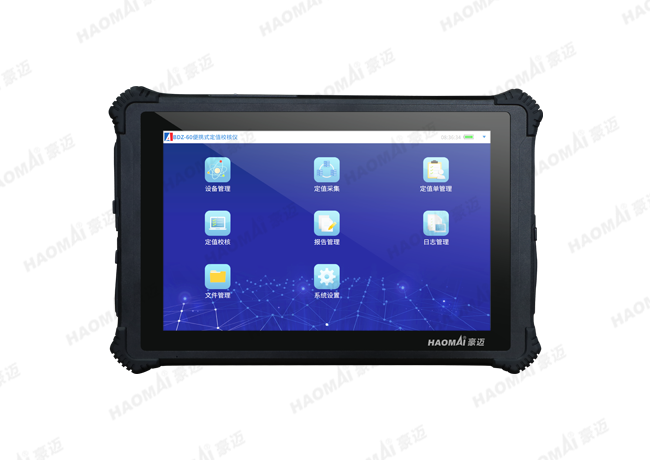

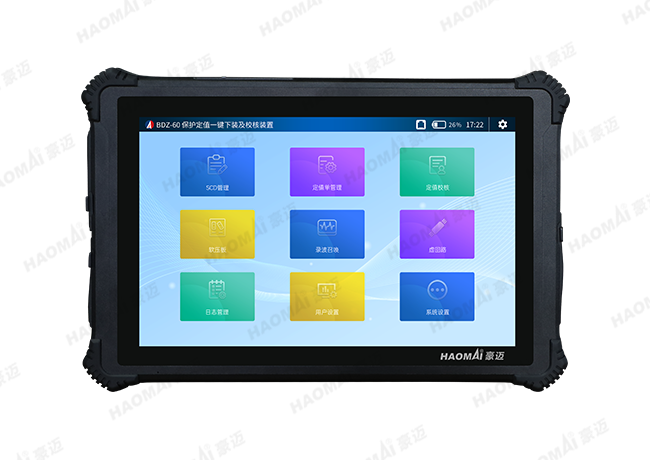

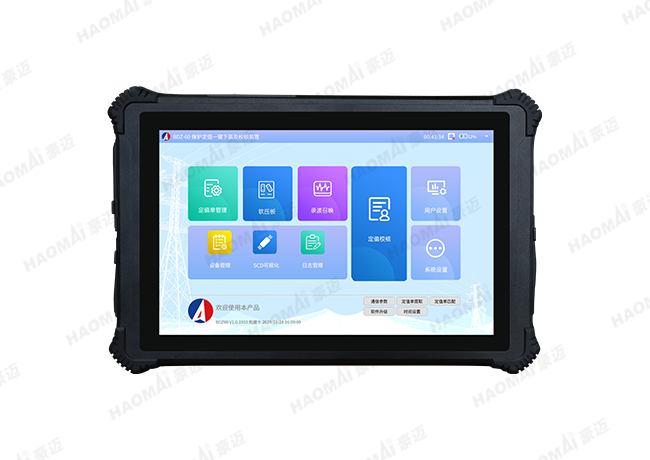

BDZ-60 手持式可视化运维及一键巡视装置
——变电站二次运维可视化、定值自动校核、安全策略分析及智能运检

遵循IEC61850标准、IEC103协议,是集智能变电站二次设备状态巡视、智能运维、网络状态分析、智能故障诊断、多站数据管理;传统变电站定值校核、硬压板校核等功能为一体的便携式装置。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 可视化:基于SCD文件,以图形化展示设备连接关系、网络结构等,实现二次设备实时可视化。
  • 定值自动校核巡检:按照设定的巡检周期,采用模板比对的方式实现定值的远方自动校核,对异常定值项和定值区号进行着色显示和告警,并将校核结果上送至状态监测后台和调度端,为远方变更定值和定值区提供双确认判据,避免了以往人工校核工作量大、耗时长、出错率高等问题,提高二次设备运维效率及准确性。
  • 压板校核巡检:装置可使用自定义的压板投退策略或者默认策略作为标准,通过巡检比对的方式智能判断间隔运行状态,实现压板智能校核与告警。压板操作前可以进行离线预演,模拟压板操作流程,以利于运维人员熟悉压板操作过程,提升运维水平。
  • SCD校核与对比:对SCD文件进行合法性、 语法、 语义的检查 ,同时与保护装置的实时模型相比对 , 对SCD进行离线与在线的校核;对不同的SCD进行比对分析,图形化显示差异,加强对SCD的管理,确保SCD文件的正确性和唯一性,实现SCD管理的离线与在线相结合,对SCD文件进行有效的管控。
  • 安措及可视化:“—键式”自动生成二次安措票,并以标准的二次安措票格式导出。用于检修人员编制安全措施票和运维人员进行安措监督,并监视二次安措票的执行过程,提高现场工作效率。
  • 在线监视:在线监视当前设备电气量信息,保护动作报文,保护告警报文,开关量信息,辅助运维人员判断定位故障产生的原因,记录巡检数据。
技术参数

屏幕尺寸

10.1寸电容触摸屏

通讯接口

1个RS232,1个RS485,2个RJ45

续航时间

>4小时

整机尺寸

270×179×24.5mm³ (长×宽×高)

操作系统

Linux操作系统
