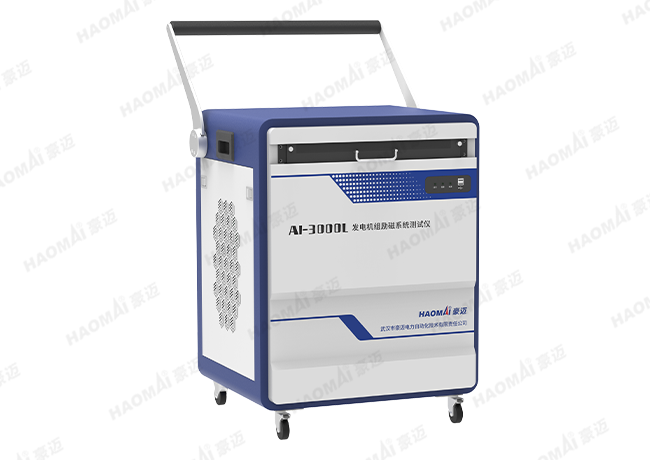

AI-3000L 发电机组励磁系统测试仪
——发电机组励磁系统综合测试
测试仪集灭磁开关时序、灭磁电阻特性、转子回路通断、跨接器触发及保护逻辑验证于一体，实现全要素量化诊断，告别经验推测，以全息量化数据支撑精准决策，让励磁系统全生命周期管理有据可循、有源可溯。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 小电流模拟测试
模拟系统侧和机端电压不一致的情况，采集系统发出的脉冲信号，检验信号的正确性。
- 灭磁开关特性测试
模拟发出分合闸信号，采集主触头和灭弧触头的动作时序是否符合标准。
- 灭磁电阻性能测试
测试非线性电阻阻值，常温下高阻值达到兆欧级，测试非线性电阻与铭牌相符。
- 回路通断测试
测试灭磁开关在分闸状态以及合闸状态下的通断，同时确认转子回路导通及绝缘回路对地电阻符合标准。
- 跨接器测试
测试晶闸管两端符合器件特性（反阻断，正导通），模拟触发信号，测回路导通，灭磁电阻有电流。
- 保护功能测试
模拟输出过励、欠励状态，测试保护功能是否启动。
技术参数
|
模拟量输出（AC） |
|
|
电流输出 |
6路，每路30A/225VA |
|
有效值准确度 |
0~500mA：±1mA（绝对误差）；500mA~30A：±0.05%（相对误差） |
|
电压输出 |
6路，每路120V/60VA |
|
有效值准确度 |
0.2V~2V：±4mV（绝对误差）；2V~120V：±0.05%（相对误差） |
|
相位 |
0~360°可调 |
|
相位准确度 |
0.1° |
|
频率范围 |
0~1kHz |
|
频率准确度 |
45Hz≤f≤55Hz时不低于2mHz；其它频率段时不低于0.1Hz |
|
模拟量输出（DC） |
|
|
电流输出 |
6路，每路20A |
|
有效值准确度 |
0~1A：10mA（绝对误差）；1A~20A：±0.2%（相对误差） |
|
电压输出 |
6路，每路160V |
|
有效值准确度 |
0V~5V：±25mV（绝对误差）；5V~160V：±0.2%（相对误差） |
|
辅助直流电源输出 |
1路，0~267V可调，功率大于200W |
|
灭磁测试高压源输出 |
5000V |
|
对时接口 |
光B码、电B码对时，误差≤±1μs |
|
开关量 |
8路开入，8路快速开出 |
|
以太网接口 |
2个RJ45，型号10/100Base-Tx |
