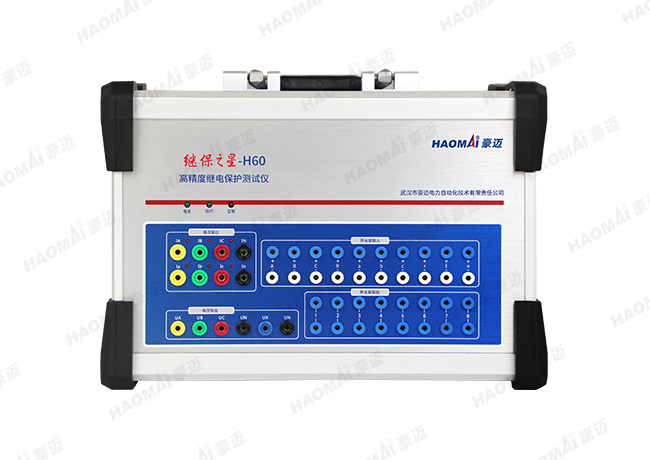

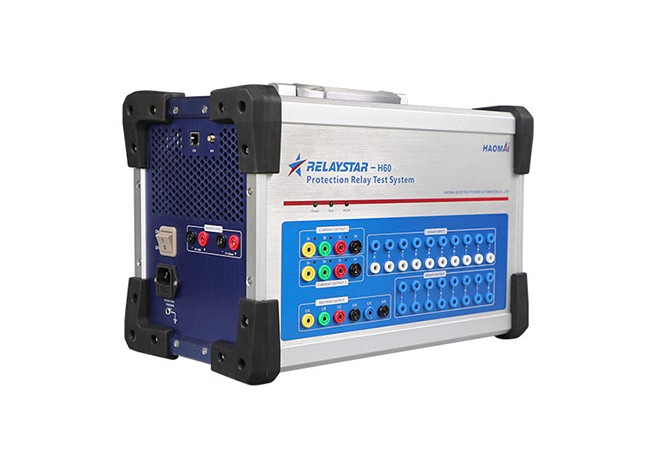

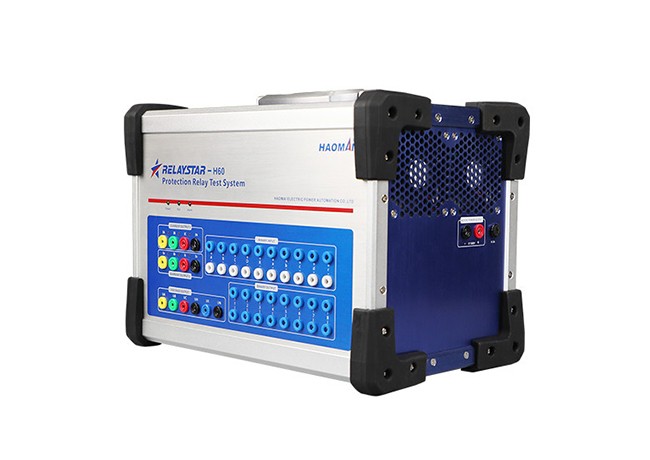

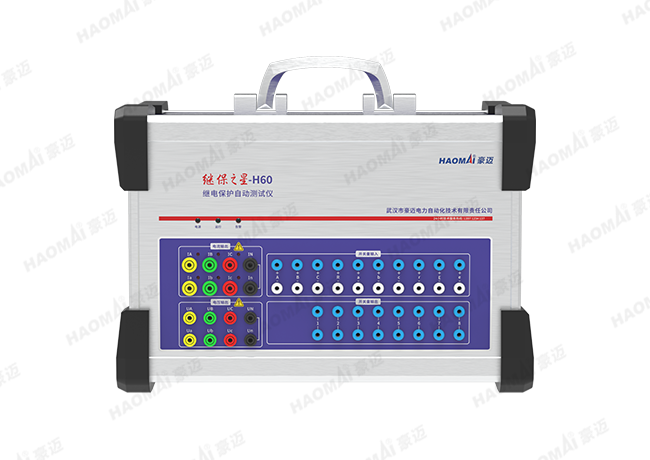

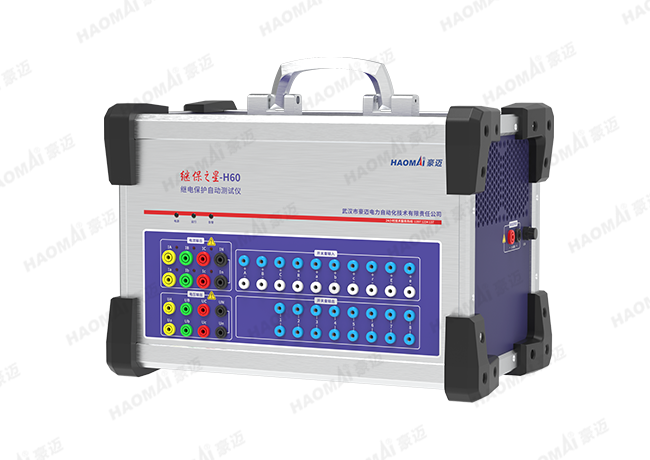

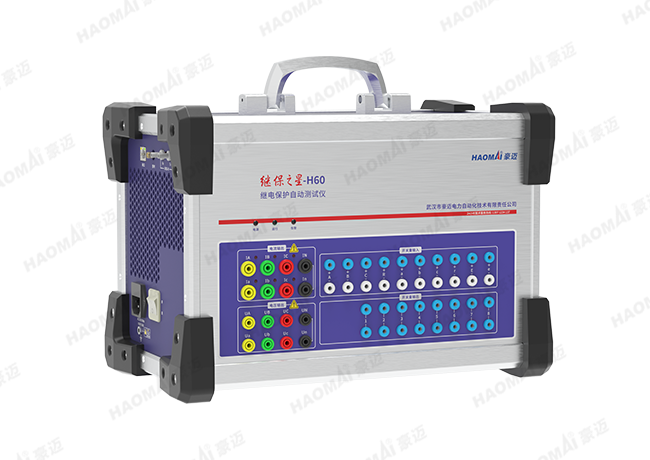

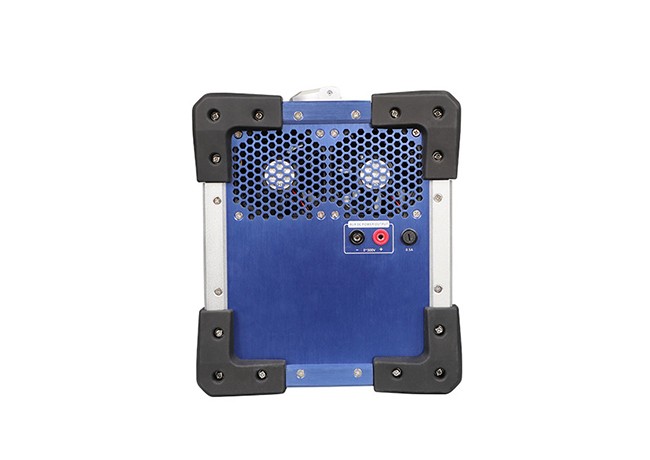

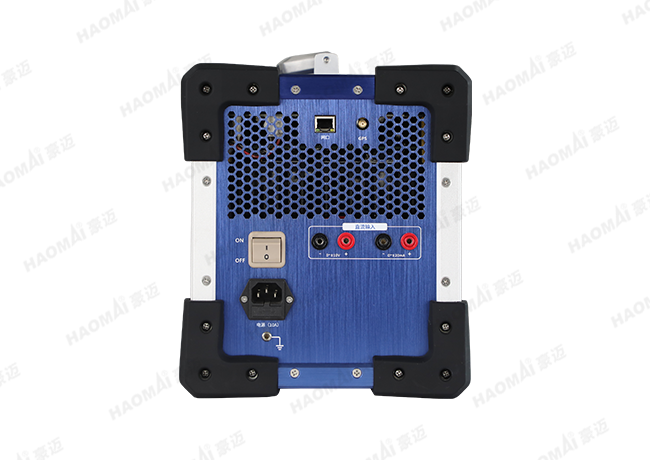

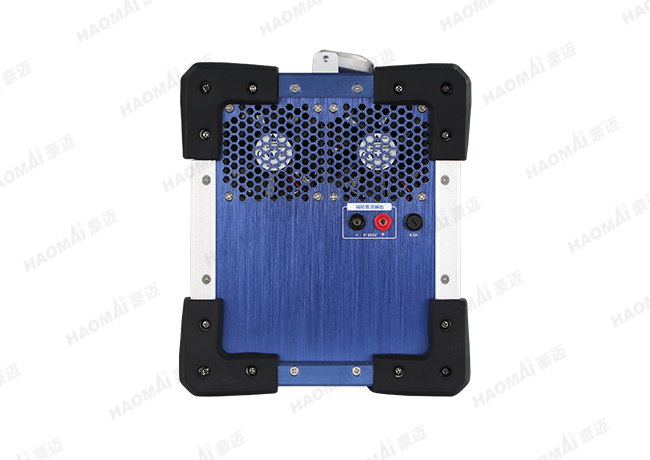

继保之星-H60 继电保护继电器综合参数测试仪
——相电压高达300V输出,0.05级精度适应更复杂的保护校验和测试

4U6I 继电保护测试仪,采用最新一代科技和电子技术成果设计,输出采用超高速DSP+FPGA控制,实时信号处理能力极强,传输频带宽,每周输出2400点高精密波形,18位DA转换器。输出波形精度极高,失真小,线性好。单电压高达300.0V,0.05级精度满足更多应用。体积小,携带方便,操作简单,极大地降低了现场工作负担,提高工作效率。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 电压电流输出  4相电压6相电流输出,10通道幅值、相位、频率完全独立调节。兼容传统试验方式,可进行三相变压器差动试验。
  • 新型高保真线性功放  输出端采用高保真、高可靠性模块式线性功放,而非开关型功放。避免对试验现场产生高、中频干扰,保证从大电流到微小电流全程波形平滑,精度优良。
  • 模块式组合部件结构  采用军工技术,实现多级绝缘隔离和等电位静电屏蔽防护,采用精密元器件,专业化结构设计。装置可靠性高,EMC性能极佳,体积小、重量轻、功能全、携带方便。
  • 软件功能强大  可完成各种自动化程度高的大型复杂校验工作,测试及扫描各种保护定值,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

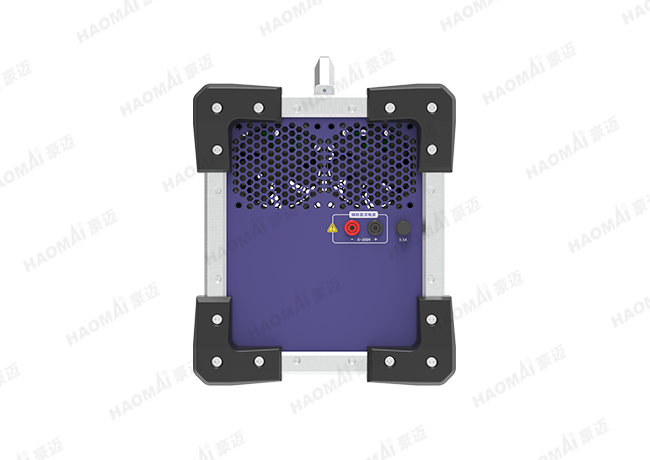

  • 具有独立专用直流电源输出 装置设有1路0~300V专用可调直流电源输出。
  • 具有录波及故障回放  10路同时采样显示波形和录波,支持暂态故障波形回放。
  • 具备外部直流信号采样  2路直流电流和电压同时采样显示。
  • 开关量接点丰富  具备10路开入和8路开出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
  • 完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
  • 轻小型高集成单机和一体化结构  超轻小型结构,整机小巧轻便,仅重14.8kg。
技术参数

交流电流输出

6相电流输出

0~32A/相

输出精度

0.05级(0.5~32A)
±2.5mA(0~0.5A )

并联电流输出

0~180A

相电流长时间允许工作值

5A

相电流最大输出功率

在32A下6相*240VA

频率范围

0~1200Hz

谐波次数

2~24次

直流电流输出

电流输出

0~±15A/相

输出精度

0.1级(-0.5~-15A或0.5~15A)
±5.0mA(-0.5 ~+0.5A)

交流电压输出

4相电压输出

0~300V

输出精度

0.05级(5~300V)
±5.0mV(0~5V)

线电压输出

0~600V

相电压/线电压输出功率

在220V下4相*80VA

频率范围

0~1200Hz

谐波次数

 2~24次

直流电压输出

电压输出

0~±300V/相

输出精度

0.1级(-5~-300V或5~300V)
±5.0mV(-5 ~+5V)

相位

相位范围

-360°~360°

相位准确度

<0.1°

录波和回放

电压采样通道

4路(0~300V)

电流采样通道

6路(0~32A)

测量精度

±0.5%

两路外部回采小信号

直流电压幅值

 0~10V

直流电压测量精度

±0.1%

直流电流幅值

4~20mA

直流电流测量精度

±0.1mA

直流辅助电源

通道数量

1

输出电压

0~300V

输出精度

±0.5% (40~300V)

开关量

10路开关量输入

空接点 1~20mA,24V
电位接点接入“0”:0~+6V;
“1”:+11V~+250V

8对开关量输出

DC:250V/0.2A
AC:250V/0.5A

外观规格

尺寸

392×272×237mm³

重量

14.8kg
