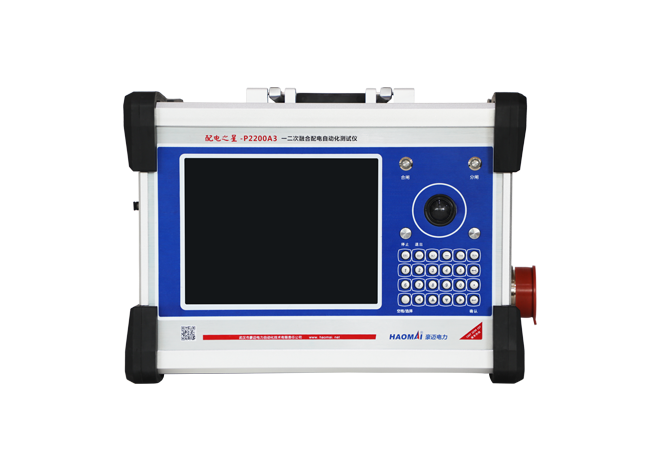

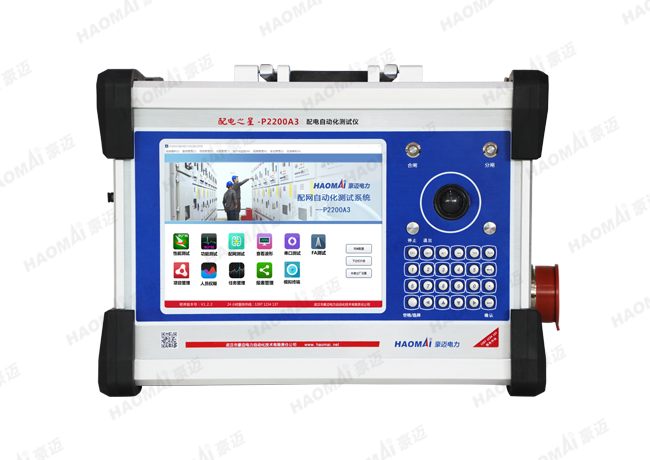

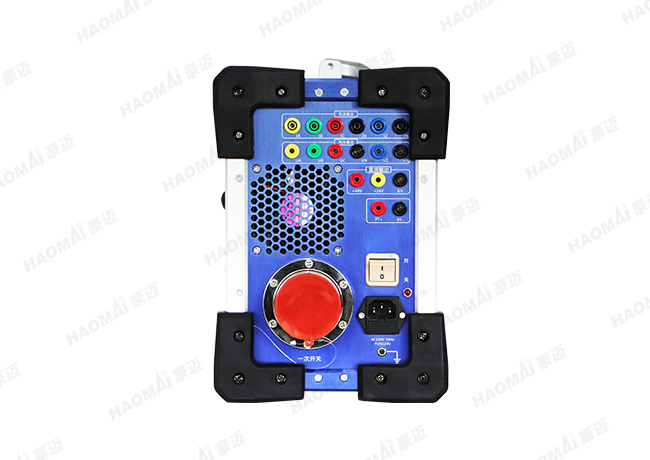

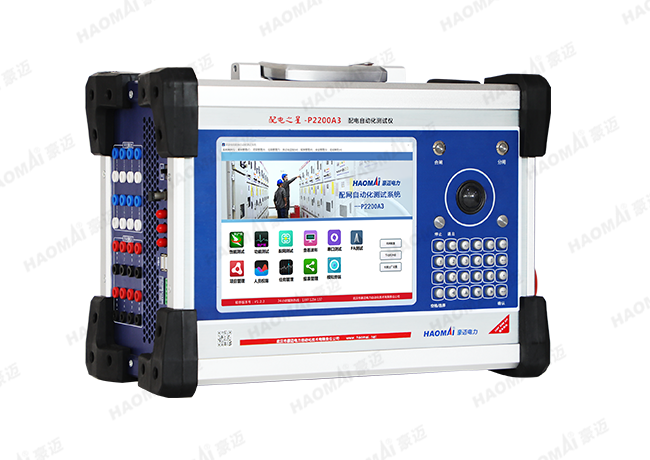

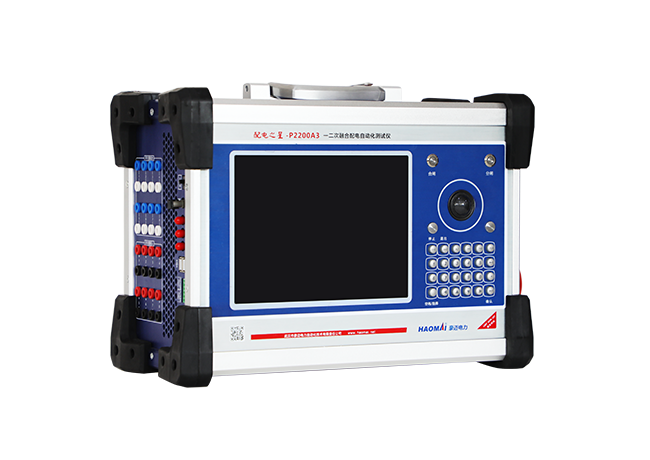

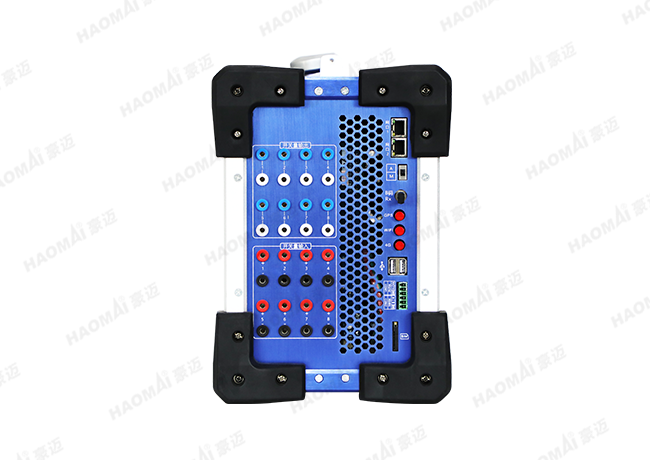

配电之星-P2200A3 配电自动化终端测试仪
——4U4I 输出小信号高精度，满足一二次融合测试要求，内置电池设计
基于配电网行业一二次融合相关标准进行设计开发，满足国网一二次融合配电终端入网检测大纲要求。采用独特数字电子技术和功率电子技术，保证高效稳定的小信号高精度输出，内置大容量锂电池可向被测终端提供临时电源，解决现场取电困难的问题，并且可用于现场二次回路的运维检修。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 内置大容量电池，解决现场测试取电困难的问题同时也提供辅助电源给终端使用
- 完善的虚拟主站和监视主站功能，在单机模式下完成通讯、联调对点等功能测试
- 具有GPS同步对时功能，实现不停电的状态下，多点的DTU/FTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试
- 可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告
- 支持IEC101、IEC104等通讯规约，一键导入各大配电自动化终端厂家的规约点表
- 可读取故障录波数据文件，回放故障波形情况下的动作行为及反演功能
- 4路电压（10V电压）、4路电流（20V电压）信号输出，精度达0.05级
- 4路电压，4路电流采样，采样精度可达0.5%
- 支持外部电压采集实现故障电流相位同步调整控制输出
- 自带内置独立控制模拟器，实现FA馈线开关断路器位置模拟
- 支持21次谐波输出，可同时叠加多次谐波输出
- 支持标准的COMTRADE格式波形回放和反演
- 提供网口，串口232/485，USB，GPS，B码，WiFi、4G等多种通讯接口
- 内置两路直流24V/48V辅助电源供终端及现场运维使用
- 支持就地馈线自动化分段模式和联络模式下的一键自动化测试功能
技术参数
|
供电电源和环境要求 |
|
|
供电范围 |
AC 100V~240V |
|
电池续航时间 |
≥10h |
|
交流电流输出 |
|
|
4路电流输出幅值 |
4×20V（电压信号）/相 |
|
电流输出范围 |
0~20V（电压信号） |
|
准确度 |
0.05%RG |
|
交流电压输出 |
|
|
通道数 |
4路 |
|
4路电压输出幅值 |
4×10V/相 |
|
电压输出范围 |
0~10V |
|
准确度 |
≤±0.05%RG |
|
开关量输出 |
|
|
通道数 |
8组快速开出 |
|
开关量输入 |
|
|
通道数 |
8路（电气隔离） |
|
录波电压电流采样 |
|
|
电压采样通道 |
4路（0~10V） |
|
电流采样通道 |
4路（0~20V） |
|
测量精度 |
±0.5% |
|
通信接口 |
|
|
4G通信； WIFI通信； GPS对时 |
|
|
1个RS232、1个485接口，用于规约通信 |
|
|
2个10/100MRJ45网口，用于连接PC和配电终端 |
|
|
PT电压输入同步 |
|
|
电压来源 |
一路PT采样 |
|
最大同步电流 |
4路 |
|
同步相位范围 |
0~360.0 |
|
直流辅助电源 |
|
|
通道数量 |
2路，24V、48V各一路 |
