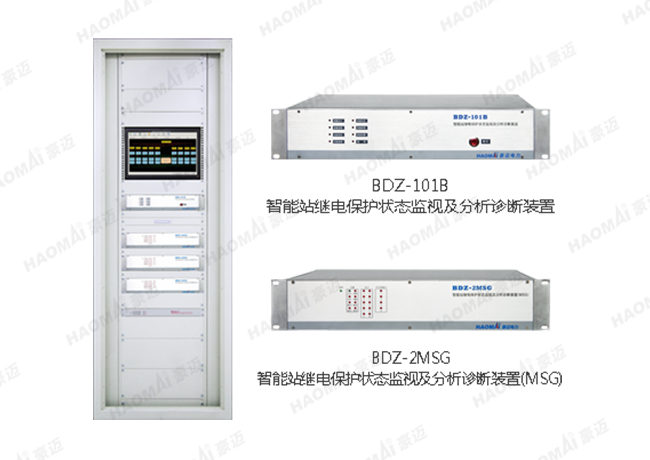

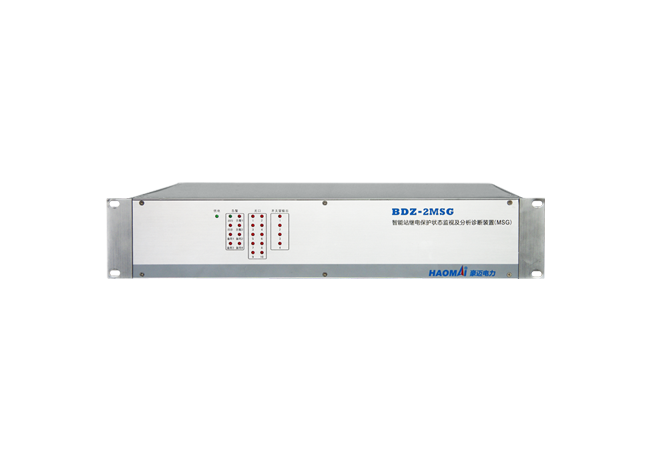

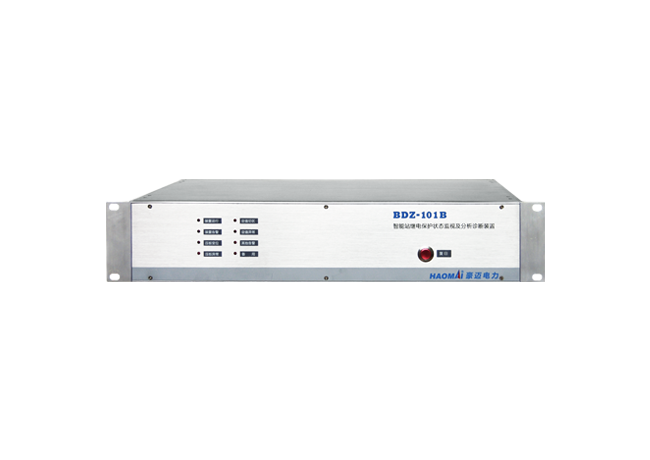

BDZ-101 智能站继电保护状态监视及分析诊断系统
——智能站二次系统在线监视、运维可视化、自动校核、安全策略分析及智能诊断

BDZ-101智能站继电保护状态监视及分析诊断装置主要是对智能变电站MMS网和GSE/SV网数据进行全面监视,实现各类信息可视化,并以大量运行数据和安全策略为依据,进行自动校核、策略管理、智能分析和故障诊断。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 主设备状态信息可视化:自动生成—次设备图,同时建立—次二次设备的关联,直观的反映—次设备接线接线方式、开关、刀闸分合状态,—次是否有倒闸操作,二次是否有动作、告警、通讯状态是否正常、链路清况等,从整体上反映—次二次设备状态。
  • 虚端子可视化:以可视化的方式将保护装置的输入输出端子进行展示,将智能站不可见的虚端子解析成常规端子形式,让现场人员更好的学习和理解智能站。图上直观地看到保护接收的SV/GOOSE以及发送的GOOSE, 并将所有的通道以图形化的方式显示出来,同时显示各个通道的采用值大小、GOOSE通道分合状态。
  • 网络状态可视化:自动生成网络结构示意图,包括站控层、过程层网络结构,以及各个间隔的运行状态。从图上可以直观的看到各个间隔的网络通断状态、过程层光纤连接状态,以及各个间隔是否有异常;当有异常时进行着色,并上送告警遥信信息。
  • 物理链路可视化:以可视化的方式展现间隔保护、合并单元、智能终端、交换机间的光纤连接方式,监视光纤中报文情况,解析GOOSE开关与输入输出状态、回路信息、采样值大小,根据报文监视GSE/SV链路是否异常,并根据GOOSE、SV链路异常状况分析判断所影响的保护系统功能回路,定位链路异常点,为现场运行检修提供辅助手段。
  • 间隔二次信息可视化:图形化显示保护运行状态、保护检修硬压板状态、各软压板投退状态,以光字牌的形式显示保护告警信息、动作信息;同时通过测控装置采集合并单元、智能终端检修压板状态、自检状态告警、工作电压、内部工作温度、各端口光强等信息,并进行显示。
  • 压板投退过程可视化:根据现场工作内容,结合压板投退策略,以图形化的方式按操作顺序逐步提示每步需要操作的压板,并对异常操作进行及时告警。圈形化的方式提示压板投退的整个过程可以让现场人员直观的知道每步需进行的操作,能最大限度防止误操作压板,减少压板误操作导致的事故。
  • 间隔拓扑图可视化:以间隔为单位,显示间隔虚端子连接情况,虚回路信息,包括保护、合并单元、智能终端之间的联系、以及间隔合并单元、智能终端与其他设备间的虚端子连接关系,将整个间隔的虚端子连接状态清晰的展示出来。
  • 压板状态可视化:按间隔自动生成保护单元、合并单元、智能终端及对应母差保护相关联的压板状态可视化图,整体反应各装置之间压板的连接、投退和告警状态;同时将压板状态和虚回路相结合,对智能站从过程层到站控层的全面监视,实现间隔的整体综合分析诊断。
  • 间隔链路可视化:根据SCD文件,自动按间隔以图形化的方式生成各个间隔虚端子、虚回路连接圈,然后解析GOOSE报文,将虚端子、虚回路和实际报文中状态相结合,实现 “虚”、“实”结合,反映实际连接情况通道状态,将智能站按常规站方式进行解析显示,实现 “看得见摸得着”。
  • 虚回路可视化:自动按间隔以图形化的方式生成各个间隔虚回路连接图,然后采用映射的方式将站控层压板和过程层虚回路相结合,实现站控层和过程等的整体可视化。图上可以直观的看到SV接收压板、GOOSE接收压板以及GOOSE发送压板与虚回路的关系,以及实时状态。
技术参数

屏幕尺寸

19寸,1024*768分辨率

USB 2.0

4

网口

4个100/1000兆自适应网口

开关量

4对硬开入

串口

2对485串口

对时

光B码

操作系统

Linux操作系统
