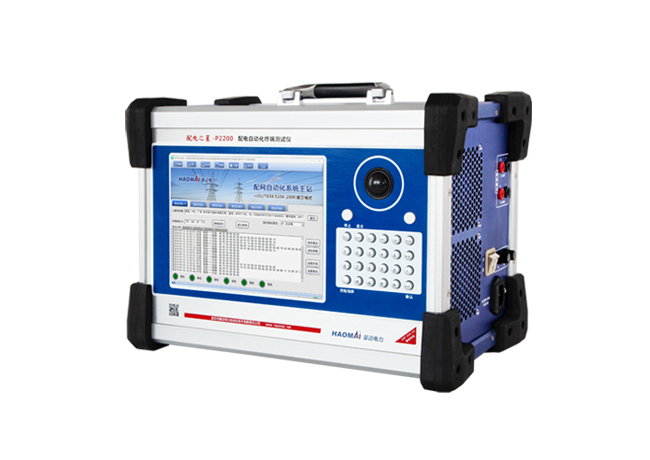

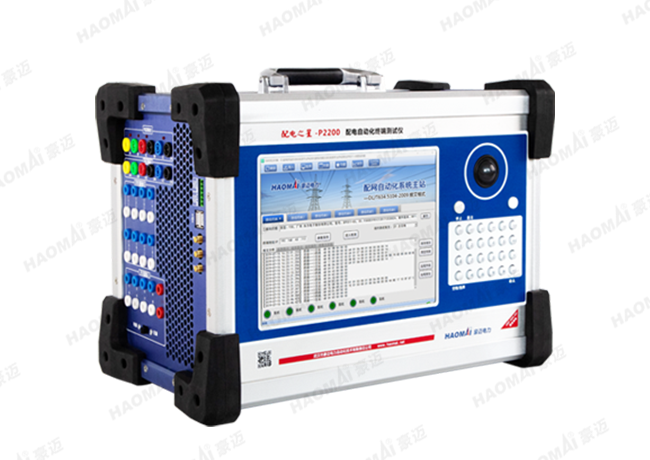

配电之星-P2200A1/A2 配电自动化终端测试仪
——4U4I/8U8I输出，专业电磁式配电自动化终端检测
设计最大528V电压输出、支持任意一路100A输出；可对配电自动化终端（FTU 、DTU）及馈线自动化（FA）进行全功能测试；简洁直观的操作界面，丰富全面的测试功能，稳定高效的硬件平台，便携耐用的整机设计。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 自动化测试解决方案：实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、通讯规约、馈线自动化等功能的自动化测试，精度高，速度快，运输方便
- 可扩展为8U8I输出，完成20倍（100A）大电流冲击测试
- 对配电自动化终端设备（DTU 、FTU）一键自动化联调测试，无需人工干预
- 完善的虚拟主站和监视主站功能，在单机模式下完成通讯、联调对点等功能测试
- 不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试
- 可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告
- 支持IEC101、IEC104等通讯规约 ，一键导入不同配电终端厂家的规约点表
- 可读取故障录波数据文件，回放故障波形情况下的动作行为及反演功能
- 4路（A1）/8路（A2）264V电压，4路（A1）/8路（A2）30A电流输出（任意一路短时100A输出），精度可达0.05级
- 4路（A1）/8路（A2）电压，4路（A1）/8路（A2）电流采样，采样精度可达0.5%
- 8路开入，8路开出；开出速率可达0.1ms；开入支持自适应的有源与无源输入

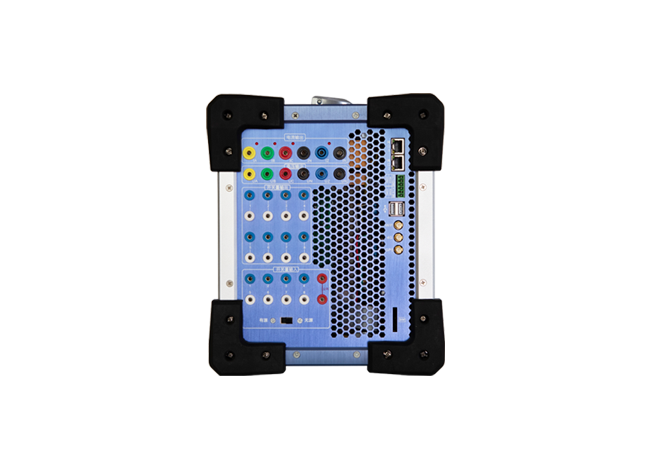

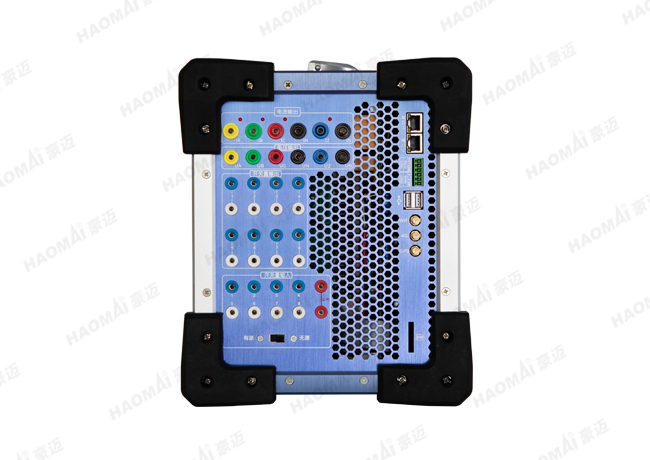

- 提供网口、串口232/485、USB、GPS、WiFi、4G等多种通讯接口
- 提供1路0~60V直流电压输出；1路4~20mA直流电流输出

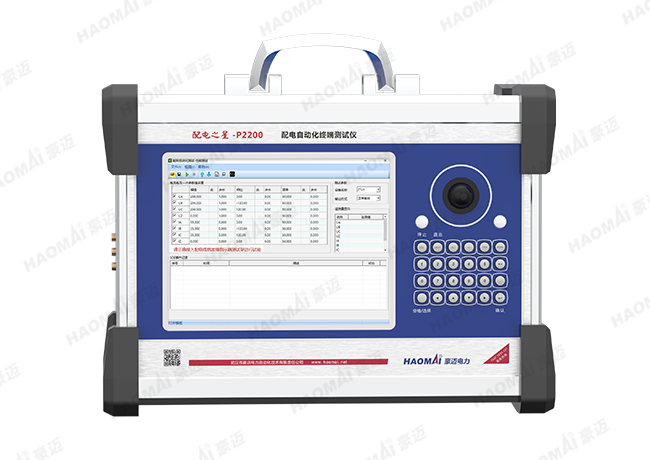

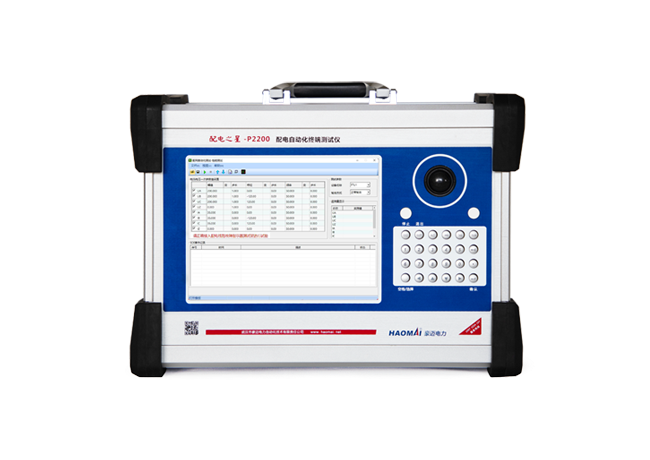

- 9.7寸超大Windows操作界面，布局合理，操作方便
技术参数
|
配电之星-P2200A1 |
|
|
交流电流输出 |
|
|
输出幅值 |
4×(0~30A) |
|
输出范围 |
0-100A (短时100A) |
|
输出准确度 |
≤±0.05%RG |
|
交流电压输出 |
|
|
输出幅值 |
4×264V/相 |
|
输出范围 |
0-528V |
|
输出准确度 |
≤±0.05%RG |
|
故障录波 |
|
|
电压通道 |
4路 (0~264V) |
|
电流通道 |
4路 (0~30A) |
|
测量精度 |
≤±0.5% |
|
通信接口 |
|
|
4G、WIFI通信；GPS对时 |
|
|
1个RS232, 1个485接口，用于规约通信 |
|
|
2个10/100MRJ45网口，用于连接PC和配电终端 |
|
|
配电之星-P2200A2 |
|
|
交流电流输出 |
|
|
输出幅值 |
8×(0~30A) |
|
输出范围 |
0~100A（短时100A） |
|
输出准确度 |
≤±0.05%RG |
|
交流电压输出 |
|
|
输出幅值 |
8×264V/相 |
|
输出范围 |
0~528V |
|
输出准确度 |
≤±0.05%RG |
|
故障录波 |
|
|
电压通道 |
8路（0~264V） |
|
电流通道 |
8路（0~30A） |
|
测量精度 |
≤±0.5% |
|
通信接口 |
|
|
4G、WiFi通信：GPS对时；B码对时 |
|
|
2个RS232，2个485端口，用于规约通信 |
|
|
3个10/100MRJ45网口，用于连接PC和配电终端 |
|
|
配电之星-P2200A1/A2 |
|
|
直流信号输出 |
|
|
电压幅值 |
0~60V |
|
电压测量精度 |
±0.1% |
|
电流幅值 |
4~20mA |
|
电流测量精度 |
±0.02 |
|
开关量 |
8路开入，8路快速开出 |
|

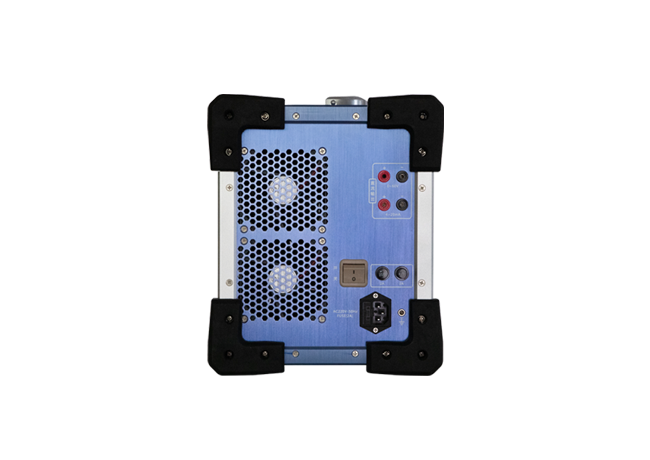

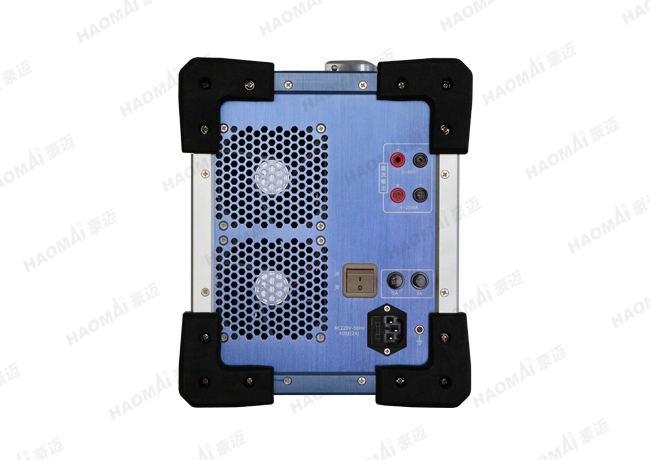

供电电源 |
AC 220V |
