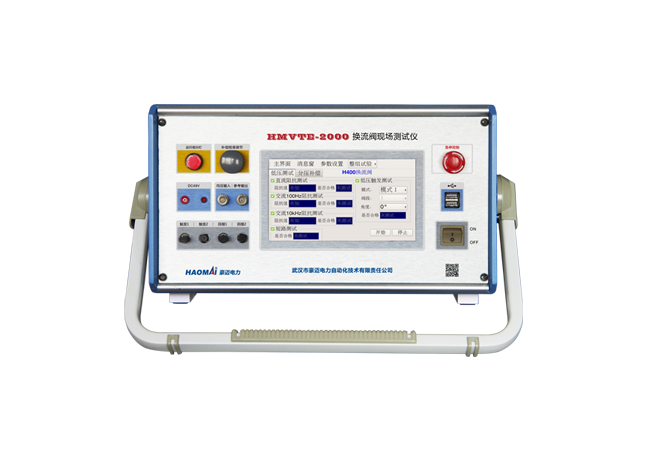

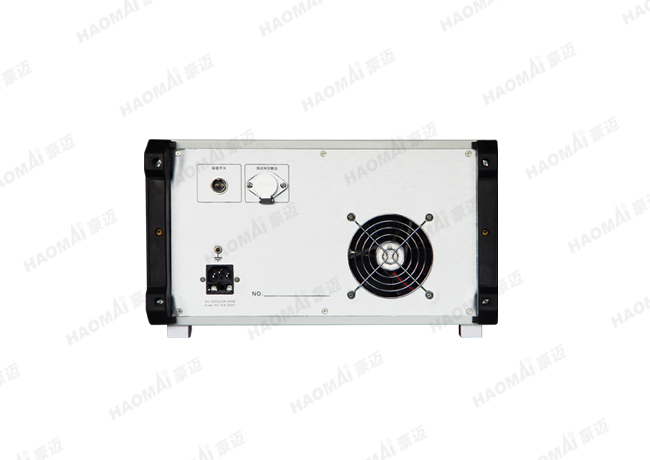

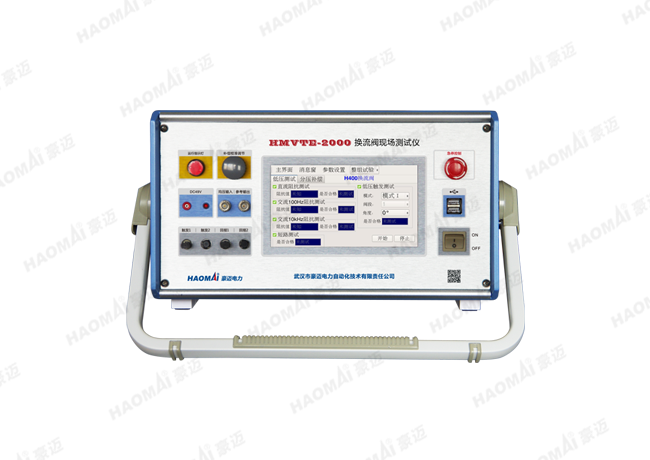

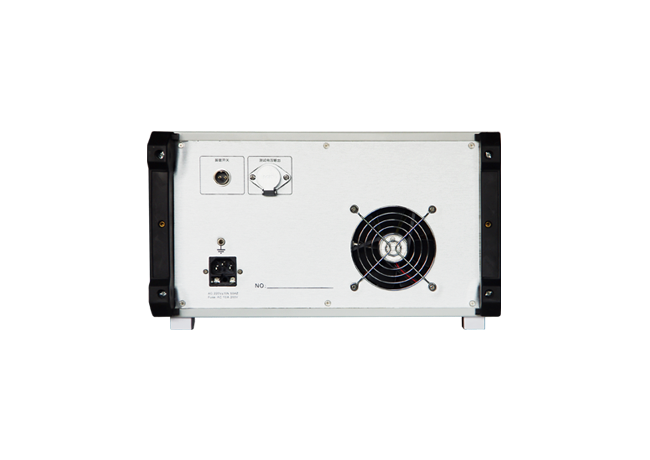

HMVTE-2000 换流阀现场测试仪
——用于检测高压直流阀性能的专用设备

本装置采用先进微机和电力电子技术,用于检测高压直流阀性能的专用设备,能完全满足多种换流阀(晶闸管级)的阻抗测试、短路测试、低电压触发测试,以及换流阀的分压补偿校准试验。便携式机箱设计,具有重量轻、体积小、方便移动等优点。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 适用换流阀类型:适用于国内现有大部分换流阀,其他换流阀可以根据需要进行定制开发
  • 直流阻抗测试:自动测量换流阀的晶闸管级两端直流阻抗,对故障直流阻抗报警
  • 交流阻抗测试:自动测量换流阀的晶闸管级两端100Hz、10kHz交流阻抗,对故障交流阻抗报警
  • 短路测试:测试换流阀晶闸管级是否短路
  • 低电压触发测试:本装置发送指定的指令,通过高速光纤连接到门极触发板上或后台VTE控制系统上,检测阀晶闸管两端电压、流过晶闸管的电流,从而判断晶闸管的触发导通性能
  • 低压触发测试模式:就地触发试验、远端触发(VBE)
  • 分压补偿校准试验:针对换流阀的分压补偿校准试验是对门极分压补偿板的校准,分别实现在低频段与高频段校准,保证整个分压系统通带内具有极其精确的频率特性
  • 安全互锁回路:安全互锁回路包括面板上的急停按钮和供操作人员使用的脚踏开关组成,只有安全互锁回路闭合时,设备进行试验测试
  • 一体化结构,便于携带
技术参数

直流阻抗

范围:50~200 kΩ,精度:<0.5%

100Hz阻抗

范围:0.05~2 kΩ,精度:<0.5%

10kHz阻抗

范围:0~100 Ω,精度:<1.0%

工频电压电流测量

电压:0~400V,精度 <1.0% ;电流:0~5A,精度:<0.5%

输入电源电压

AC220V±20% ,50Hz

工作条件

温度 -10°C ~ 50°C ,湿度 ≤90%
