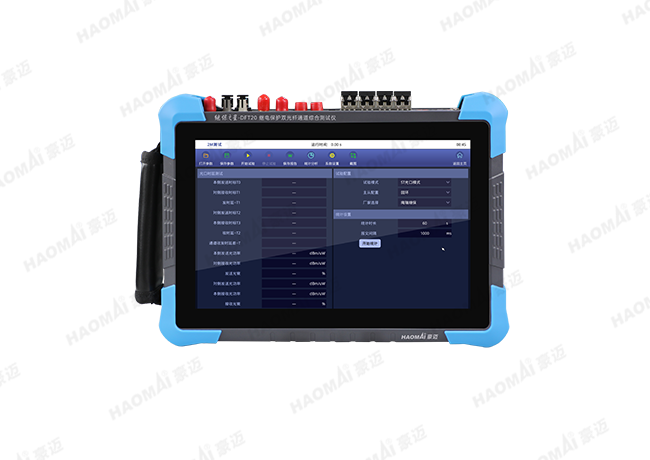

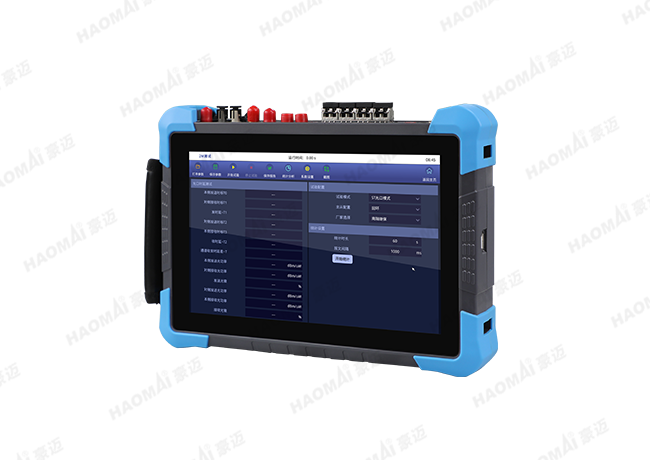

继保之星-DFT20 光纤纵差保护双通道综合测试仪
—— 用于智能站的综合测试和快捷分析
基于IEC61850标准，依据《DL/T1501-2016数字化继电保护试验装置技术条件》、《Q/GDW428- 2010智能变电站智能终端技术规范》等相关技术规范设计的变电站继电保护装置、智能终端以及双光纤通道的综合测试仪。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 通道延时测试 支持对继电保护中光纤纵联保护通道收发时延一致性进行测试。
- 保护功能测试 支持变电站现场保护调试、定检测试，支持全部通用测试、专项测试。
- 网络报文分析 支持报文接收过滤，支持SMV、FT3报文的波形、有效值、相位、角度、谐波含量分析，支持GOOSE报文解析与分析。
- 合并单元测试 支持合并单元离散度、延时、比差角差等测试。
- 智能终端测试 支持智能终端响应时间测试，硬接点转GOOSE、GOOSE转硬接点等方式。
- MMS标准数据源 通过用户IED数据自动构建MMS对象，支持MMS客户端、服务器模拟。
- 独立数字量输出 36路独立数字量输出。
- 光网口监测 实时监测光功率及网络光数字报文。
- SCD可视化 支持标准SCD文件导入，提取需要的装置实例配置信息，一键解析生成拓扑图。
- 支持一键自动测试 一键匹配保护装置测试模板，自动完成保护装置全功能测试。
- 自主可控 高性能国产芯ARM板，嵌入式Lnux操作系统，运行更安全稳定可靠。
- 双操作方式 采用10.1寸1280*800高分辨率屏，电容式全触控操作，支持外接笔记本电脑进行试验，功能一致。
- 接口丰富 装置带有USB口、网口、WIFI、蓝牙等通信接口，方便数据存取、软件升级、联机控制，支持标准数字化接入。
- 对时功能 支持北斗/GPS、B码等对时方式。可双侧对时同步输出测试，进行光纤纵联差动保护试验等。
- 标准支持 遵循IEC61850 9-2/2LE、GOOSE 、IEC60044-8 FT3、IRIG-B等多种光数字报文标准。
- 多功能复用光串口 光串口支持FT3报文收发及IRIG-B码对时复用接口。
技术参数
|
IEC61850 |
|
|
SV报文输出间隔的离散值 |
≤1μs |
|
GOOSE报文事件分辨率 |
< 1ms |
|
相位精度 |
0.01° |
|
SV电压、电流精度 |
0.05% |
|
频率精度 |
0.001Hz |
|
IRIG-B码对时误差 |
1μs |
|
光功率测量范围 |
-31dbm~-14dbm |
|
遥测信息响应时间 |
<1s |
|
遥信变化响应时间 |
<1s |
|

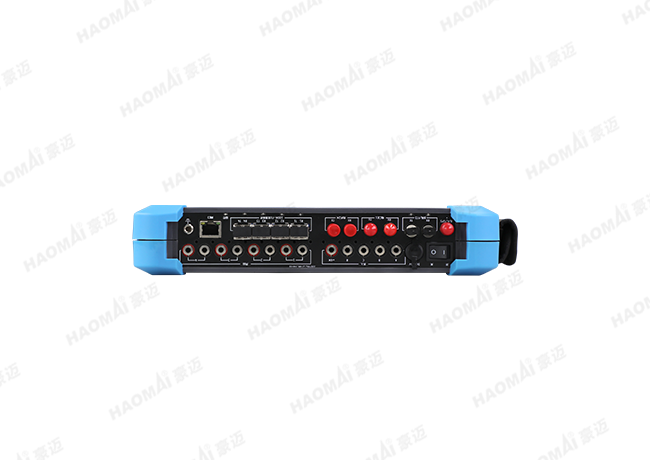

光串口 |
1个复用接收光串口，兼容FT3、IRIG-B码对时接收； |
|
1个复用发送光串口，兼容FT3、IRIG-B码对时发送 |
|
|
光网口 |
4对100M全双工光网口，LC接口； |
|
可任意接收、发送9-2/9-2LE的SMV或GOOSE报文 |
|
|
继电保护通道时延测试接口 |
1对光纤2M（FC接口TX/RX） |
|
1对电口2M（BNC接口TX/RX） |
|
|
开出量 |
4个快速开出 |
|
开入量 |
8个开入量，有源无源接点自适应 |
|
通讯口 |
1个RJ45网口，1个USB口 |
|
对时接口 |
1个SMA口，支持北斗/GPS对时 |
|
1对ST光串口，IRIG-B码对时接收和发送 |
|
|
外观规格 |
|
|
尺寸 |
280×200×55 mm³ |
|
重量 |
1.8kg |
