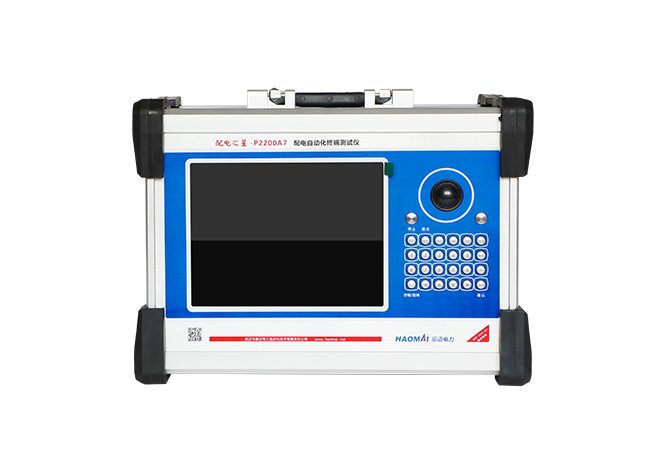

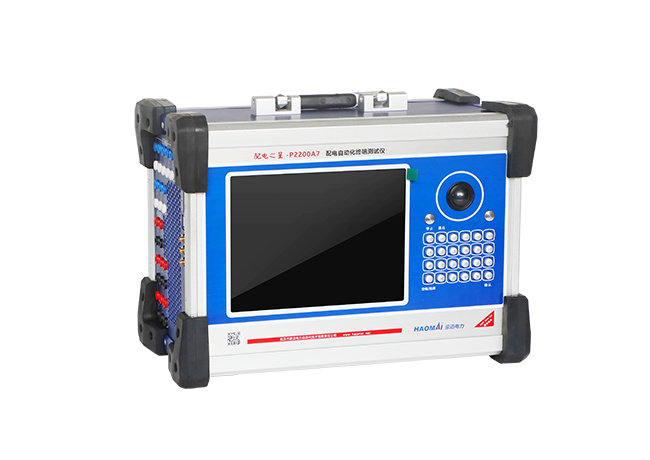

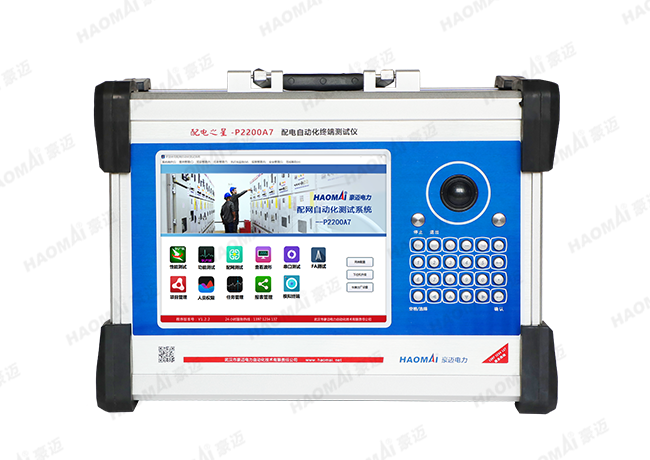

配电之星-P2200A7 配电自动化终端测试仪
——4U4I 输出,内置大容量锂电池,便携式设计

基于配电网行业相关标准进行设计开发,不仅用于现场二次回路运维检修,同时可以满足国网配电终端入网检测大纲要求。支持IEC101/IEC104规约快速闭环测试,轻松实现仓库批量化调试任务,装置采用内置大容量锂电池供电方式,在不插电情况下可正常使用不小于8小时。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 内置大容量锂电池,特别适合取电困难现场,在不插电情况下可正常使用不小于8小时,持续输出5A至少4小时以上
  • 对配电自动化终端设备(DTU 、FTU 、TTU、故障指示器)一键自动化联调测试, 无需人工干预
  • 完善的虚拟主站和监视主站功能,在单机模式下完成通讯、联调对点等功能测试
  • 具有GPS同步对时功能,实现不停电的状态下,多点的DTU/FTU及TTU终端的同步故障模拟,配合主站进行故障区域判断、故障隔离和供电恢复策略的执行,实现完整的馈线自动化(FA)功能测试
  • 可针对不同终端自定义测试方案库,测试时智能匹配、一键测试,并生成标准测试报告
  • 支持IEC101、IEC104等通讯规约 ,一键导入各大配电自动化终端厂家的规约点表
  • 可读取故障录波数据文件,回放故障波形情况下的动作行为及反演功能
  • 4路264V电压、4路10A电流输出,精度可达0.1级
  • 4路电压,4路电流采样, 采样精度可达0.5%
  • 8路开入,8路开出;开出速率可达0.1ms;开入支持自适应的有源与无源输入
  • 提供网口,串口232/485,USB,GPS,WiFi、4G等多种通讯接口
  • 提供2路直流电源给外部终端使用
  • 内置两路直流12V/24V辅助电源供终端及现场运维使用
  • 支持就地馈线自动化分段模式和联络模式下的一键自动化测试功能
  • 支持标准的COMTRADE格式波形录波和反演
  • 软件兼容性高,可根据硬件情况免费升级最新版软件
技术参数

供电电源和环境要求

供电范围

AC 100V~240V

一般工作时间

≥10h

持续工作时间

≥4h

工作环境

-10~50,湿度≤90%,无凝结

存储环境

-20~70,湿度≤85%,无凝结

交流电流输出

4路电流输出幅值

4×10A/

准确度

±2.5mA(小于0.5A)

0.1%RG(0.5A≤I≤10A)

分辨率

1mA

长时间允许输出值

5A/

输出功率

80VA/

交流电压输出

通道数

4

4路电压输出幅值

4×264V/

电压输出范围

0~528V

准确度

±5.0mV(≤5V)

≤±0.1%RG(5~264V)

分辨率

1mV

最大输出负载

70VA/

相位

相位范围

-360°~360°

相位准确度

<0.2°

频率

电压电流频率

0~1200Hz

频率准确度

<1mHz(0~65Hz)

±2mHz (65~450Hz)

<5mHz(450~1200Hz)

分辨率

0.001Hz

开关量输出

通道数

8组快速开出

类型

空接点,不分极性

各开出量输出不同步时间误差≤0.1ms

容量

250VDC/0.2A,250VAC/0.5A

开关量输入

通道数

8电气隔离)

开入特性

空接点或带电位(自适应)

门槛特性

“0”:0~6V;“1”:12~250V

时间分辨率

100μs

计时范围

0.1ms~9999.999s

计时误差

±1ms

录波电压电流采样

电压采样通道

4路(0~264V)

电流采样通道

4路(0~10A)

测量精度

±0.5%

直流辅助电源

通道数量

2

输出电压

12V、24V各一路

输出精度

±0.5%

通信接口

4G通信; WIFI通信; GPS对时

1个RS232、1个485接口,用于规约通信

2个10/100MRJ45网口,用于连接PC和配电终端

规格

箱体

全铝合金挤压型材,电磁兼容机箱

尺寸

405*265*250mm³ (长*宽*高)

重量

12kg (含锂电池组)
