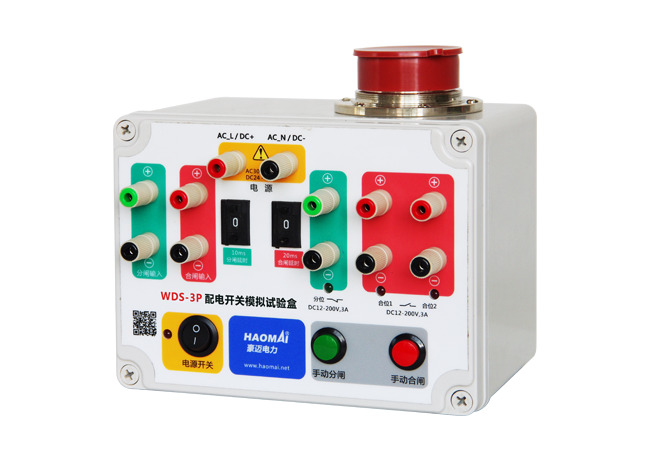

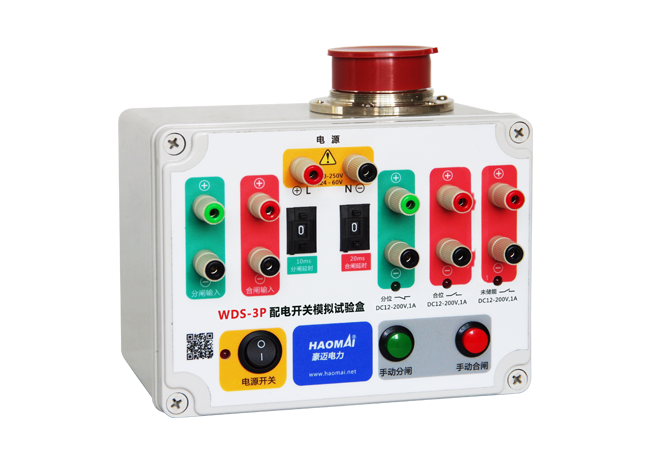

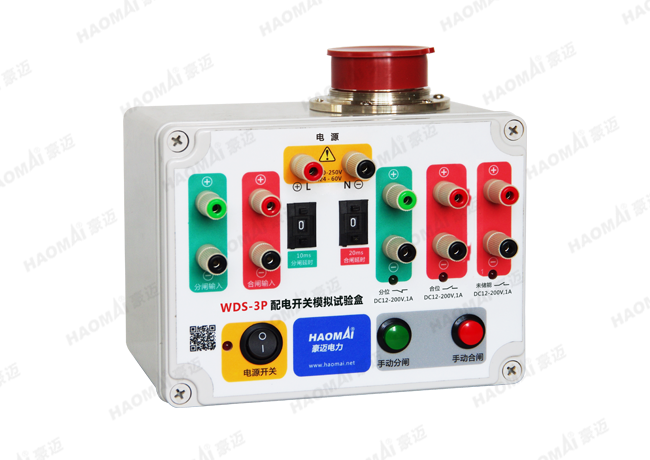

WDS-3P 配电开关模拟试验盒
——模拟断路器的跳/合闸动作,支持航插和终端直连,实现配网FA在线开关测试

WDS-3P 配电开关模拟试验盒可模拟配网FA测试中现场开关作用,通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒,保证在不停电的情况下顺利完成FA测试。
本产品同时兼容AC30V~250V,DC24V~240V的供电输入,解决了当前市场上模拟开关盒开关操作控制电源以及配网终端控制电源电压等级不统一的问题。
本产品包含1组遥控合闸输入端子、1组遥控分闸输入端子、1组分位遥信固态继电器接点、2组合位遥信固态继电器接点,可以通过2个拨码开关设置合闸和分闸延时动作时间。另外,还可以通过“手动合闸”和“手动分闸”按键实现立即合闸和分闸操作,模拟实现断路器的分/合闸动作。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点
  • 模拟断路器的跳合闸动作,实现配网FA在线开关测试
  • 兼容多种等级电源电压输入
  • 固态继电器输出接点
  • 自动分/合闸操作和手动跳/合两种模式
  • 输入、输出隔离

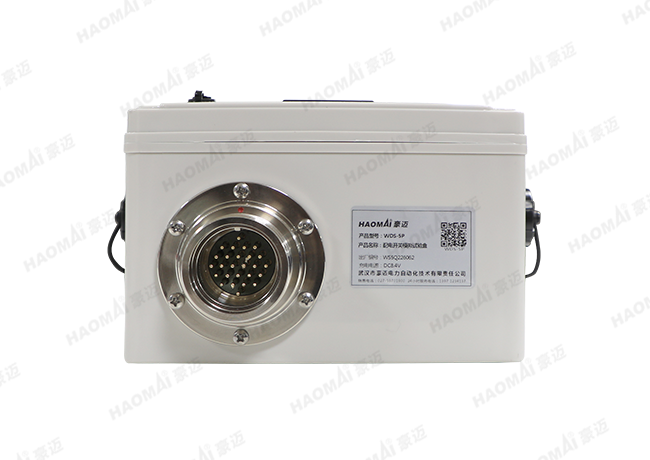

  • 可与配电终端通过一个26芯标准航插连接
技术参数

供电电压输入

AC30V~250V或DC24V~240V

分合闸输入电压

AC 30≤Vin≤250V或DC 24≤Vin≤240V

合闸时间选择

20ms~180ms,步长20ms(当设置小于20ms时取为20ms)

分闸时间选择

10ms~90ms,步长10ms(当设置小于10ms时取为10ms)
