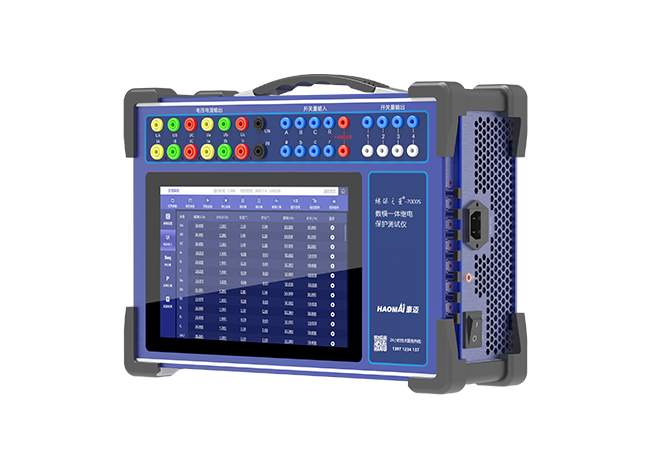

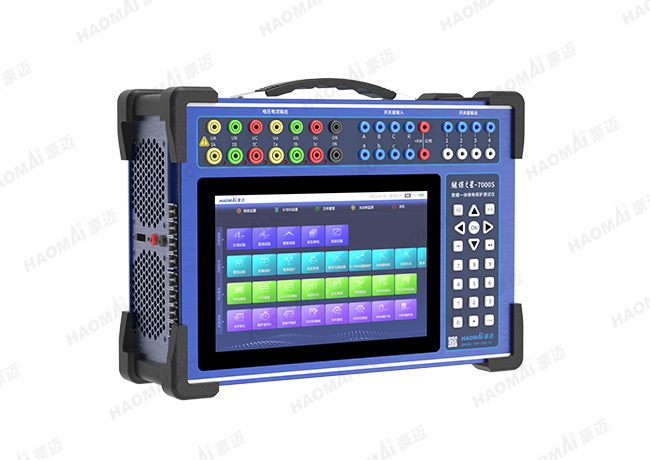

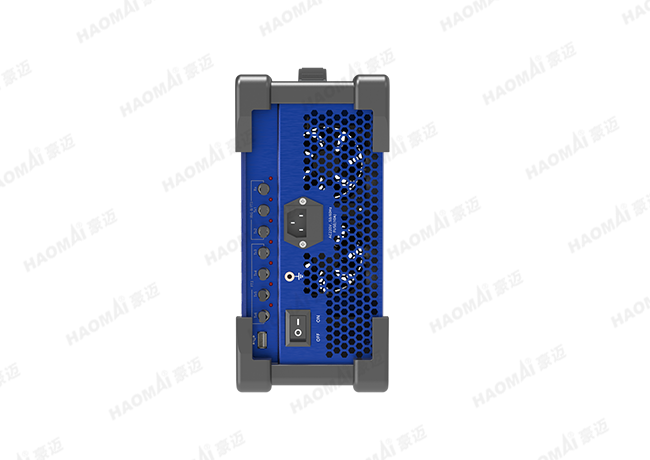

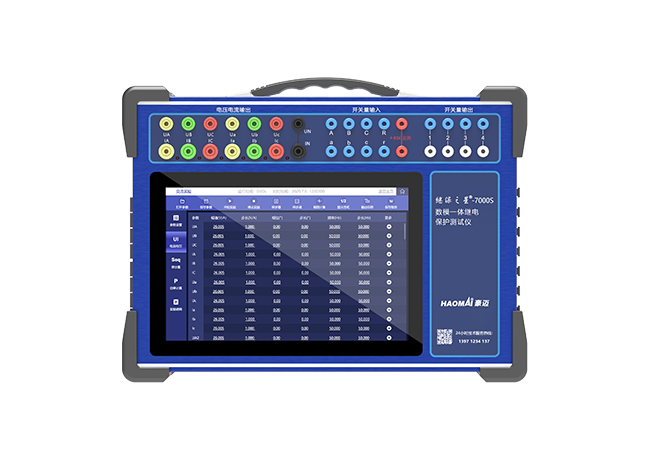

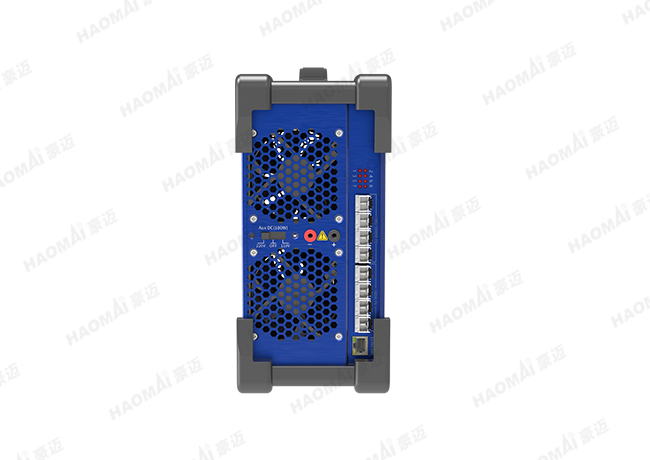

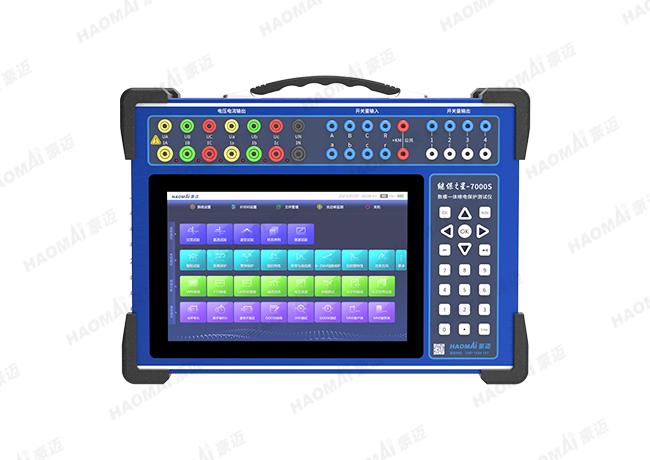

继保之星-S70 手持式数模一体继电保护测试仪
——基于IEC61850标准、仅重9kg的超轻小型智能站数模混合输出继保测试仪
针对需要快速移动的继保测试全新开发的数模一体便携式测试系统。整机外形A4大小，重量仅9kg。系统光数字部分基于IEC61850标准开发，支持SV/GOOSE报文收发及分析；模拟量输出部分采用高功率可控功放技术，支持12路标准电流/电压输出。满足包含智能变电站、传统变电站在内的多种形式变电站测试要求。系统集多种测试与分析功能于一体，可对保护、测控、合并单元、智能终端等设备进行全面的功能、性能测试。 系统可根据需要模拟自定义异常报文，用于检测报文接收方如保护装置、智能终端的功能正确性。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 全新的结构设计，A4大小，仅重9kg
- 遵循IEC61850 9-1/2/2LE、GOOSE 、IEC60044-8 FT3/FT3LE、IRIG-B等报文标准
- 基于SOC硬件、Linux系统平台开发
- 10.1寸1280*800分辨率，全触控屏操作
- 36路独立采样值，6U6I模拟量，支持混合输出
- 支持100M/1000M光模块复用
- 光串口支持FT3报文收发及IRIG-B码对时
- 内置丰富的继电保护测试功能模块，可模拟异常报文发送
- 支持标准SCD文件导入，一键解析生成拓扑图
技术参数
|
标准模拟量输出 |
||
|
交流电流输出 |
6×30A |
|
|
交流电压输出 |
6×120V |
|
|
交流输出精度 |
0.1% |
|
|
直流电流输出 |
6×±10A |
|
|
直流电压输出 |
6×±160V |
|
|
直流输出精度 |
0.2%（主量程范围内） |
|
|
相位 |
0~360° |
|
|
相位准确度 |
<0.01° |
|
|
叠加谐波 |
2~32次谐波 |
|
|
输出频率 |
0~1600Hz |
|
|
频率精度 |
<0.001Hz |
|
|
IEC61850参数 |
||
|
SMV发送时间均匀性最大偏差 |
1≤1us |
|
|
GOOSE事件的接收分辨率 |
< 1ms |
|
|
SV电压测量精度 |
0.05% |
|
|
相位采样精度 |
0.01° |
|
|
SV电流测量精度 |
0.05% |
|
|
频率测量精度 |
0.002Hz |
|
|
IRIG-B 码对时误差 |
1μs |
|
|
光功率测量范围 |
-31dbm~-14dbm |
|
|
遥测、遥信响应时间 |
< 1s |
|
|
通信接口 |
||
|
10/100/1000M自适应网口 |
1个 |
|
|
LC100/1000M复用光网口 |
4组 |
|
|
LC 100M光纤通讯接口 |
4组 |
|
|
复用发送光串口 |
1对（兼容FT3/FT3LE/IRIG-B码对时） |
|
|
发送光串口 |
5个（兼容FT3/FT3LE） |
|
|
开关量 |
8路开入，4路快速开出 |
|
|
规格 |
||
|
尺寸 |
366×266×130mm³（长×宽×高） |
|
|
重量 |
9kg |
|
