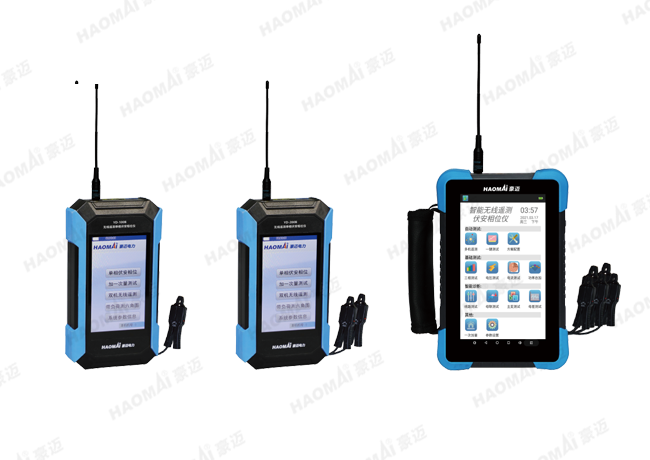

YD-100/YD-200/YD-300 伏安相位仪
——暂态录波型单相/两相/三相伏安相位仪

伏安相位仪是我公司根据智能变电站二次模拟量分布测量的需求,自主创新、独立研发的创新性、智能化、新型分布式伏安相位测试仪,可以方便快捷测试异地多处的电压电流。

24小时销售热线:400 099 8859
  • 产品特点
  • 技术参数
  • 应用案例
  • 相关下载
  • 相关视频
产品特点

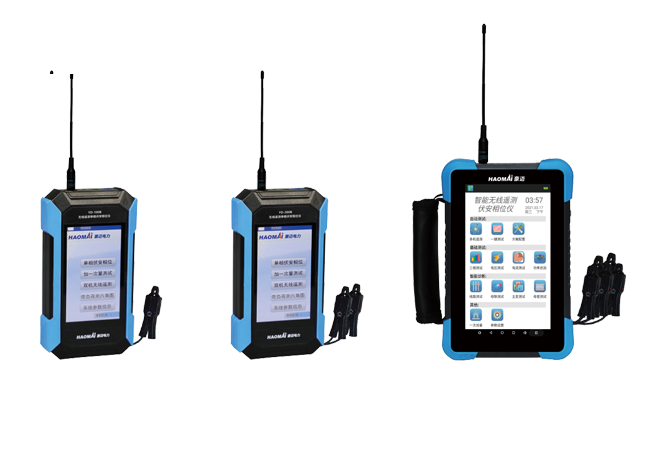

 YD-100B/YD-200B/YD-300B 无线遥测伏安相位仪

  • 智能电流源遥控主机:用于无线遥控HTA智能电流源/HTV智能电压源进行输出操作,并进行二次量的测量
  • 智能无线遥测伏安相位仪:用作单相/两相/三相型伏安相位仪进行二次电压电流量测量
  • 暂态录波型伏安相位仪:可用于对电压电流进行暂态量录波,进行多相暂态波形录波显示分析
  • 单机伏安相位测量:YD-100B/200B/300B可测量单相/两相/三相电压、电流的幅值、相位、矢量图等
  • 多机无线遥测:两台YD-100B/200B/300B可无线同步测量异地的电压、电流、相位、矢量图等
  • 智能诊断:交流二次错接线分析,当二次电压电流回路共地点或不共地点,均能准确测量电压电流幅值和相位,按照不同测试项目选择相应的功能模块进行试验,检测PT和CT二次回路,智能判断交流二次回路正确性,并自动生成试验报告
  • 自动测试:配置好试验方案,进行一键自动化测试,试验完成自动生产测试报告,方便快捷
  • 大屏幕显示,可大容量显示矢量图、数据表格、测量报告等
  • 触控屏操作,无物理按键,操作快捷方便
  • 具有大容量测试数据存储器,掉电不丢失,U盘读取
  • 内置大容量可充电锂电池,运行时间长达数日

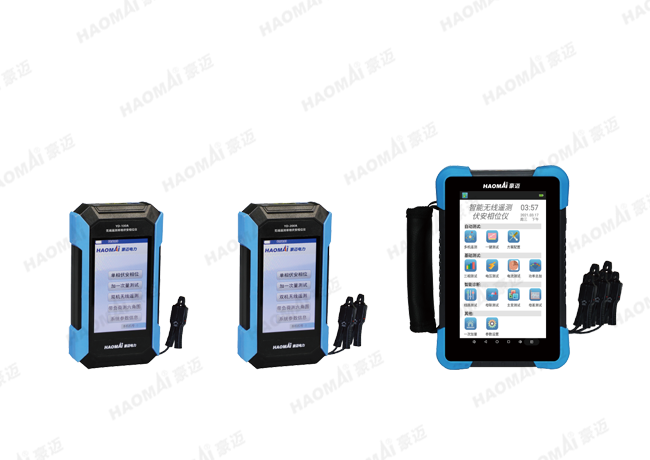

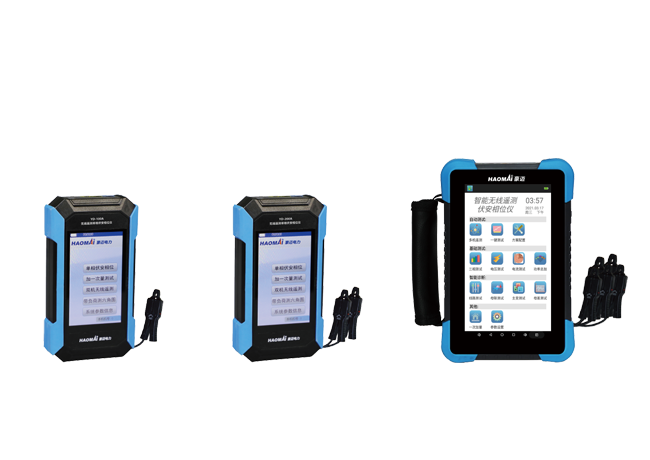

YD-100A/YD-200A/YD-300A 通用伏安相位仪

  • 伏安相位测量:YD-100A/200A/300A分别为单相/两相/三相钳形伏安相位仪,测量电压、电流、相位、矢量图等
  • YD-300A具有六角图测量和显示功能,具有趋势记录和分析功能
  • 自动切换量程,软件校准,精度高,测量稳定
  • 大屏幕显示,可大容量显示矢量图、数据表格、测量报告等
  • 触控屏操作,无物理按键,操作快捷方便
  • 具有大容量测试数据存储器,掉电不丢失,U盘读取
  • 内置大容量可充电锂电池,运行时间长达数日



技术参数

YD-100B/YD-200B/YD-300B 无线遥测单相/两相/三相伏安相位仪

电压测量范围

5~600V

六角图电流测量范围

10~200mA

电压、电流测量偏差

≤0.5%

单机相位测量偏差

≤0.5°

无线相位测量偏差

≤1°

频率范围

45~65Hz

无线通信距离

≤1000m



YD-100A/YD-200A/YD-300A 单相/两相/三相伏安相位仪

二次电压测量范围

5~600V

电压、电流测量偏差

≤0.5%

相位测量偏差

≤3°

频率范围

45~65Hz





电流钳

电流钳测量范围

10mA~5A/20mA~10A

电流钳测量精度

≤0.2%

电流钳口尺寸

19.5x9mm(宽x厚)
