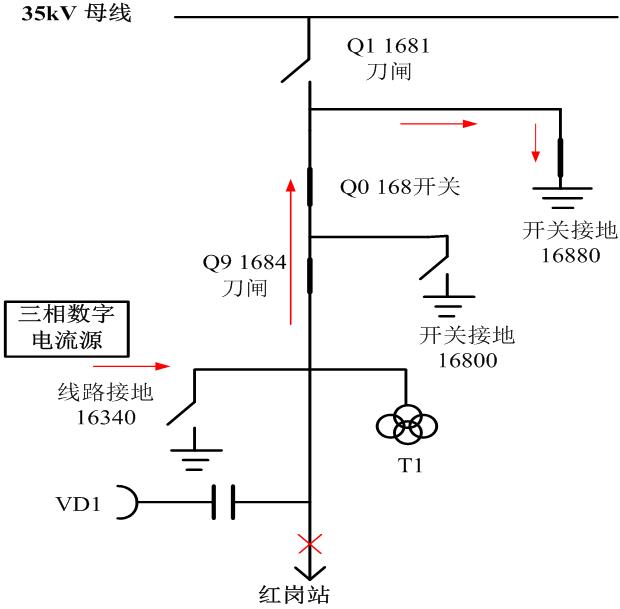

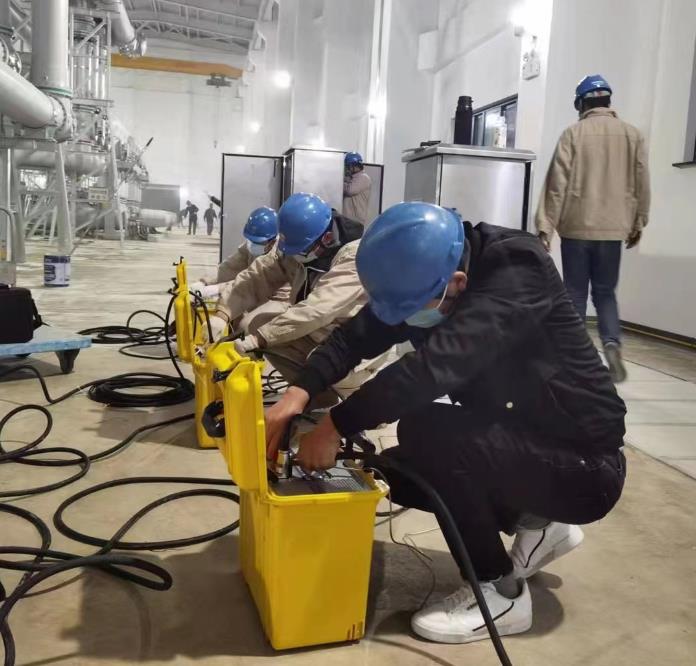

合上隔离刀闸Q9 1684，合上Q0 168开关，合上接地开关16880，断开隔离刀闸Q1 1681，断开接地开关16800，断开线路接地开关16340，用三台HTA-1300 单相数字式智能大电流源从35kV引线分别接入三相电流IA、IB、IC ，通过隔离刀闸1684、开关168和接地开关16880与IN形成电流回路。

单相数字电流源供电电源AC220V，三相数字电压源供电电源AC220V，各相电流与电压设置成不同幅值状态，检查电流电压相序是否正确。 通过保护屏注入二次电压值为基准，CT注入一次电流值，在YD-300 无线遥测伏安相位仪查看幅值与相位，检查所有二次回路与极性。 本站CT保护绕组变比为600A/1A。

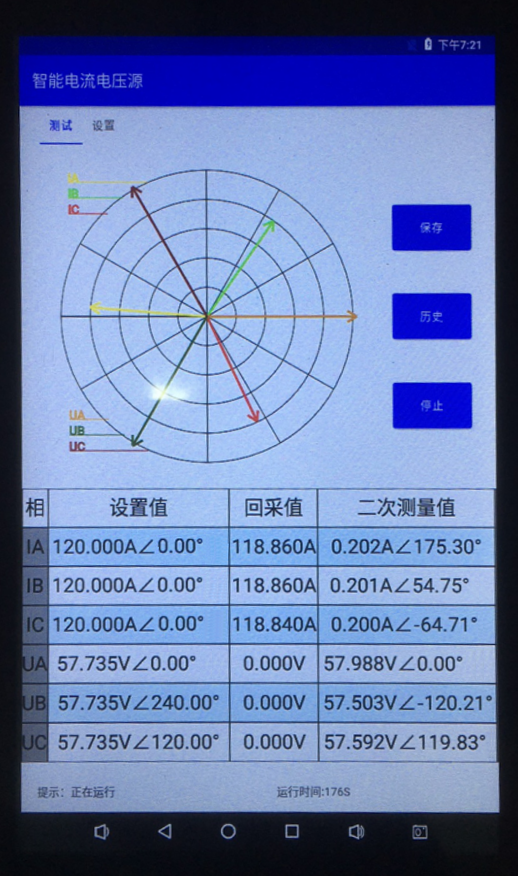

2）点击开始试验，电流源、电压源启动输出，在YD-300 读取相应数值，对比保护装置的采样，在保护装置查看的采样幅值和相位与YD-300 显示一致，由此可得，此间隔的二次回路、相序、相位、极性均正确。

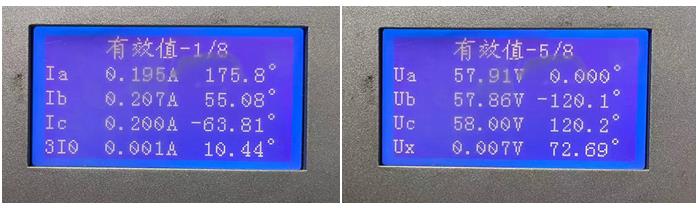

△ YD-300 无线遥测伏安相位仪显示值

施加一次值转化成二次值： 120A/600=0.2A，与YD-300 采样幅值基本一致，三相相位均为正序。 电流是从CT一次侧P2流入P1，电流和电压设置相位相差180°，由于线路、PT的感抗会产生一定的相移，保护测量相位可能存在小范围偏差。 由此可得，此间隔的二次回路、相序、相位、极性均正确。
