MAC-3000 变电站交流电源剩余电流监测系统基于GB/T13955-2017《剩余电流动作保护装置安装和运行》等标准开发，用于监测站用电低压配电系统剩余电流和绝缘状态，有效防止人身触电及电气火灾事故。

装置实时采集屏柜中各路馈线、站用变压器接地线的剩余电流，实现剩余电流值的实时监测、阈值超限告警、诊断、数据记录、人机交互等功能，直观显示电流监测和告警信息，预留硬接点端口，根据需要灵活配置。

△ 系统框图

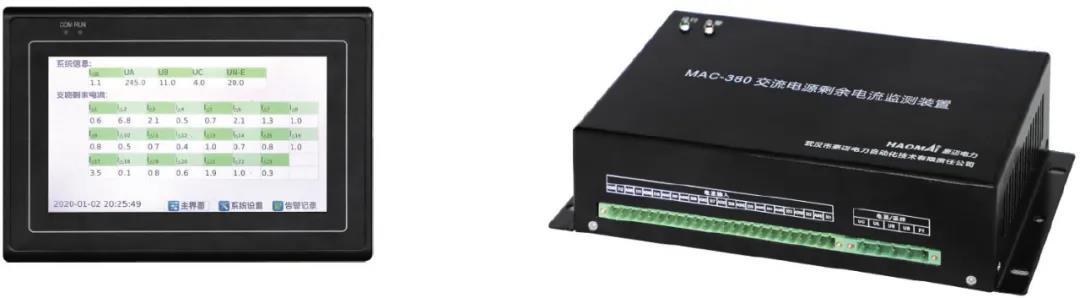

系统由剩余电流采集终端、剩余电流集中器、剩余电流监测系统主机三部分组成。

剩余电流采集终端： 获取交流剩余电流值。 以测量1路剩余电流为例。 交流电流互感器CT安装在站用低压馈线（A、B、C相线、N零线）或者变压器零线上，用于感知剩余电流，并将剩余电流的变化转化为成比例大小的电流，接入到采集终端接口，每个采集终端支持最多同时监测16路剩余电流采样值。 采集终端将接收到的模拟值进行信号处理、AD采样后计算得到剩余电流有效值，放置在采集终端处理器的寄存器中。 等待响应ModBus指令，待收到ModBus指令，则会通过RS485总线，将剩余电流值传递至集中器。

剩余电流采集终端通过ModBus协议设置采样CT的比例系数，可以安装在不同比例的CT，便于现场安装各类型CT以适应不同馈线额定电流的场景。 采集终端支持测量值的校正，提高采样精度，方便现场进行数据校验、调试，确保剩余电流采集仪器精度不低于1%。

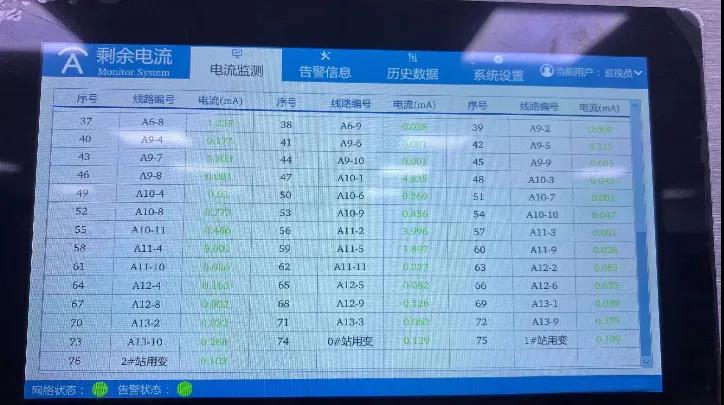

剩余电流监测系统主机： 通过人机交互界面，实现智能化管理。 主机显示各个站点实时剩余电流值，对安装的线路进行实时监测，诊断线路设备运行状态，免去人工现场巡检。 若监测到测量值超过设定报警值，通信状态或设备工作状态存在异常，屏幕上显示警告信息，并记录告警发生时间。 主机系统自动记录3个月内的监测数据，以数据表格或图形方式展示，为剩余电流值变化状态分析提供决策依据。 人机界面提供登录管理、权限区分功能，设置不同权限人员对设备的查看、操作权限，防止设备数据被意外篡改。

MAC-3000 变电站交流电源剩余电流监测系统实时监测交流电源各支路剩余电流及支路选线，实现了变电站低压交流电源系统实时监控、智能诊断，及时准确反映低压配电系统绝缘状态，极大提高了维检工作效率和准确性。
