试验项目 ： 10kV开关柜进线PT测试

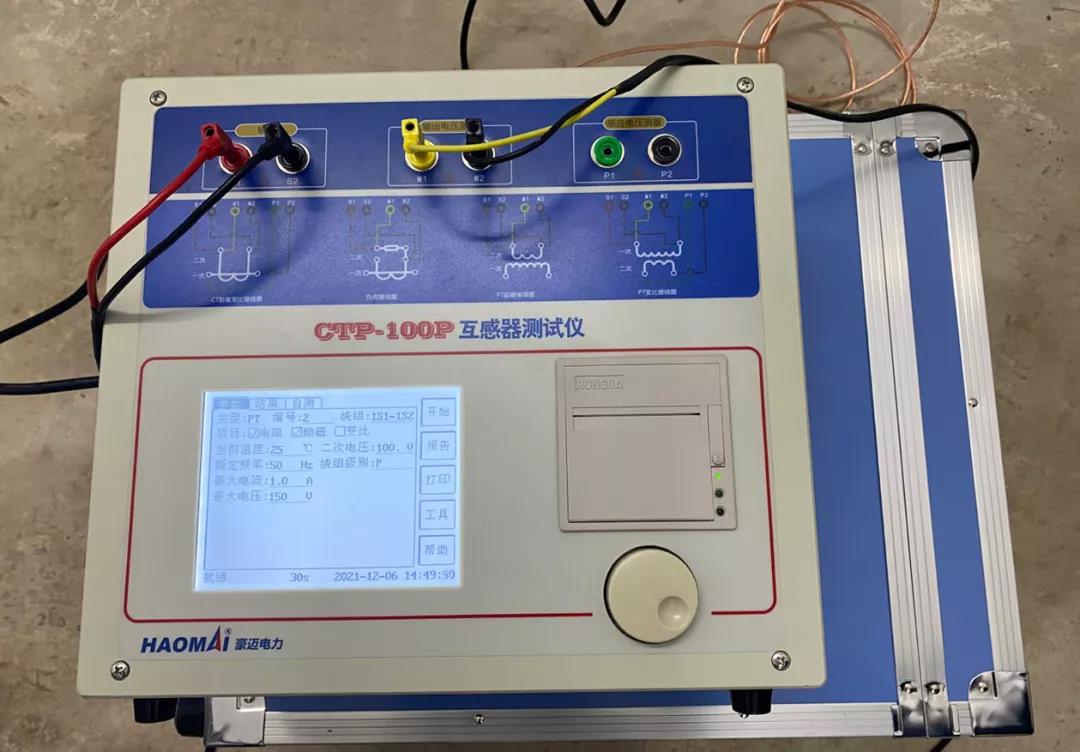

试验设备： CTP系列互感器测试仪

试验对象 ： 10kV开关柜进线PT

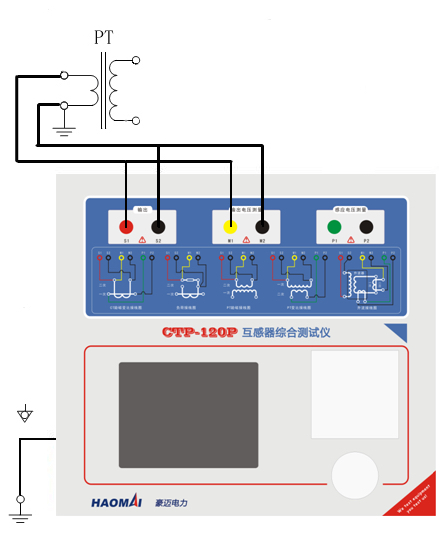

△ 接线图

PT直阻、励磁试验接线方法：

取两根二次试验导线，将红色的一组接在S1、S2上，黄色的一组接在M1、M2上。 对侧接互感器的二次绕组，对侧接线时首先将S1和M1短接起来，S2和M2短接。 然后接在互感器的一组绕组上，其他二次绕组保持断开。

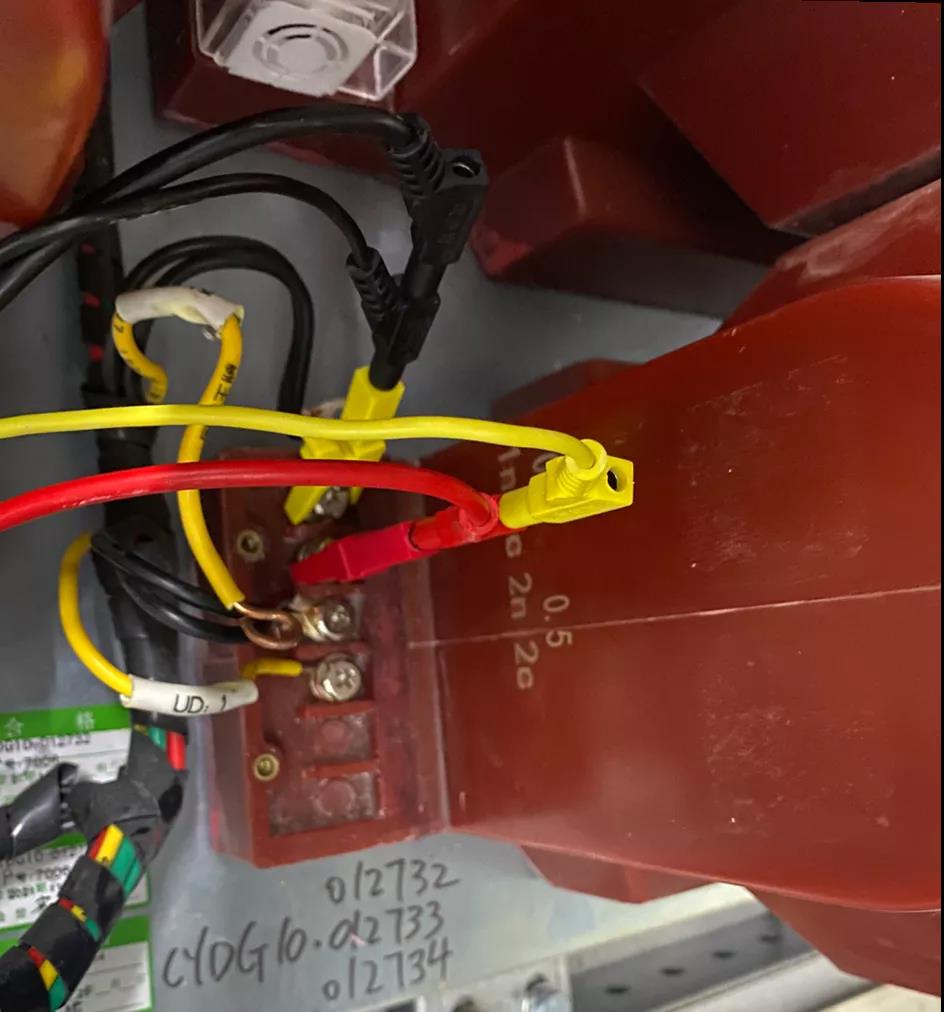

 △ 现场接线

现场试验接线 ： 试验过程中，将PT一次侧全部断开，公共端N断开，同时PT二次侧其他绕组开路。

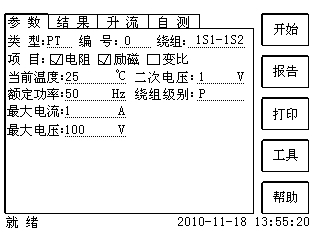

1）编号、绕组号可输入字母和数字。

2）额定二次电压： 电压互感器二次侧的额定电压。

3）级别： 被测绕组的级别，P级等选项。

4）当前温度： 测试时绕组温度，一般输入当时气温。

5）额定频率： 可选值为50Hz或60Hz。

6）最大测试电压： 设备输出的最大工频等效电压，次电压必须大于拐点电压，一般设置大于二次电压50V-100V。

7）最大测试电流： 试验时设备输出的最大交流电流，根据拐点电流大小判断，一般设置1A。

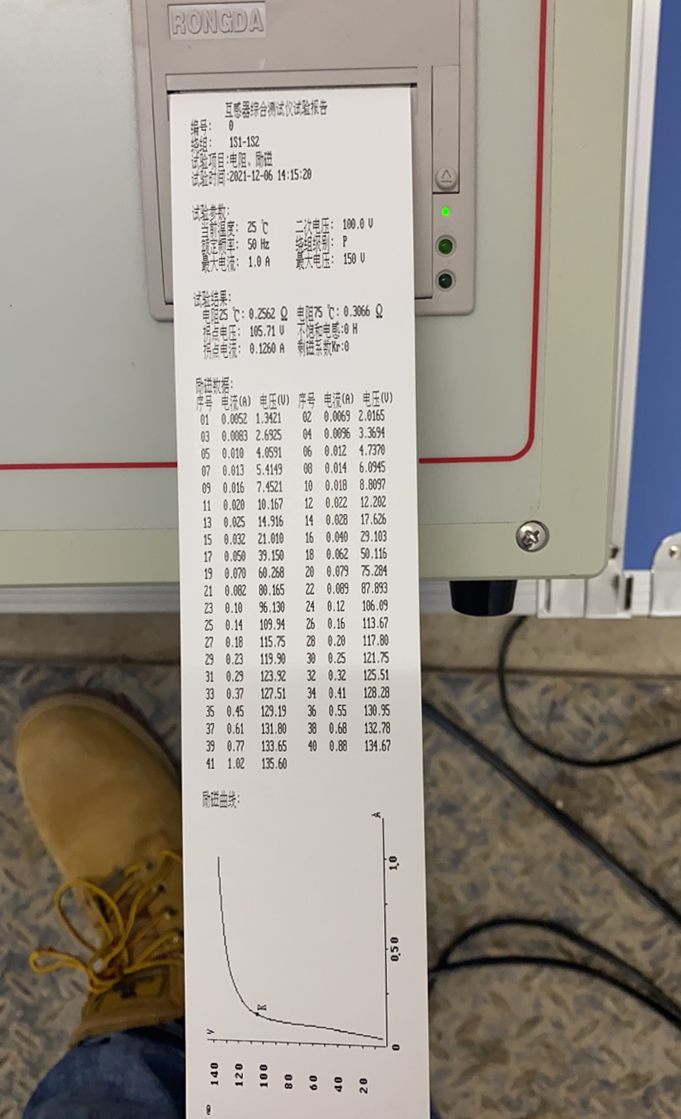

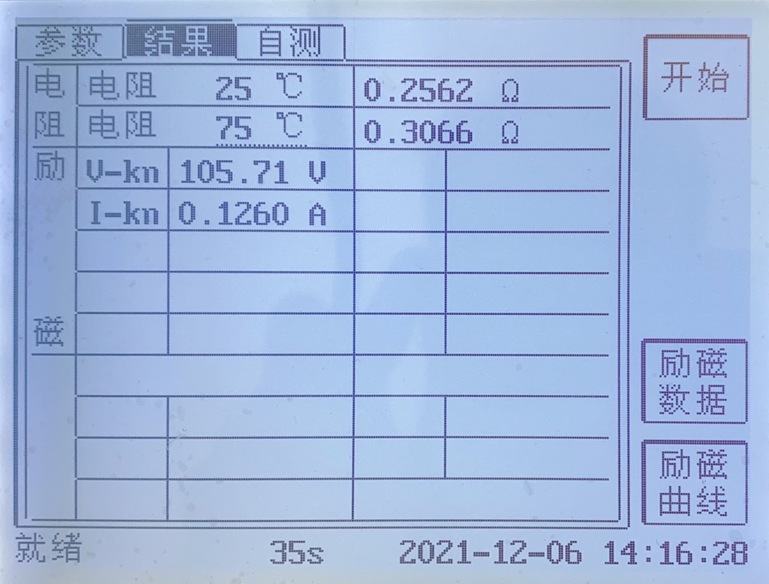

8）选择开始按钮进行试验，等待约30秒即可得出试验结果。
