变电站智能对点及自动化闭环测试系统
发布时间:2021/08/24武汉市豪迈电力自动化技术有限责任公司

随着变电站自动化升级,变电站监控信息更新,继电保护日常检修和维护工作不断增加,智能站继电保护专业相关数据工作日益繁琐复杂。 智能站工程实施对点调试及验收,可考虑将主站联调中配置文件等数据作业模块化、流程化和痕迹化,提升现场数据监督管理,实现二次设备的全链路验证、全通道核对、全信息校验的闭环自动保护试验。

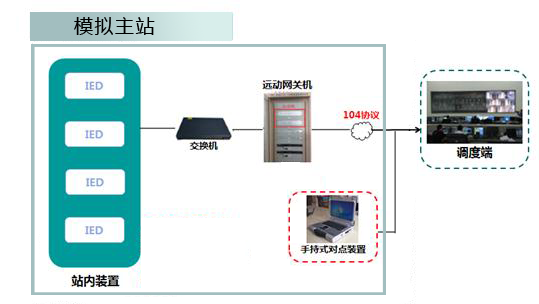

目前主网联调对点工作主要基于装置模拟器,在远动网关机前端和后端进行模拟对点测试,仅对远动网关机的配置信息加以验证,无法从全站整体性加以真实验证,缺乏完善的检测工具支撑全站对点工作日常运维检修。 对此 针对变电站主网联调验收工作,武汉豪迈电力开发出DMA-1000 变电站监控信息全链路验收系统,改变站内对点检测仅停留在对远动装置的测试,真实还原实际对点工作中的工作模式和运维方式。

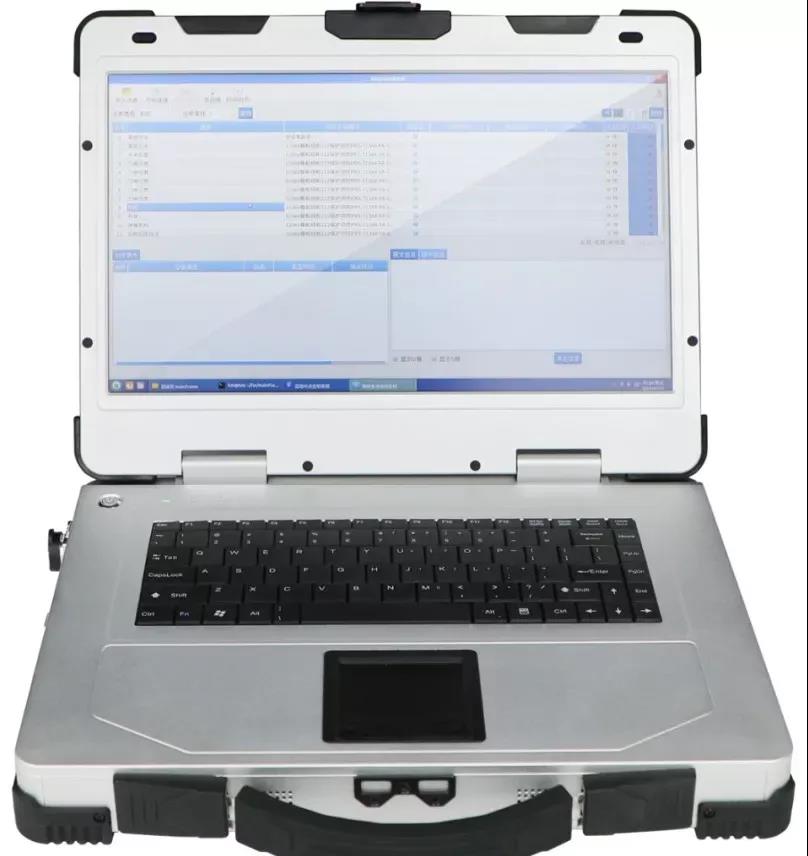

△ DMA-1000 变电站监控信息全链路验收系统

1、系统整体架构

对点及自动化闭环测试系统主要包括对点自动验收平台和自动测试平台。

△  对点及自动化闭环测试系统结构

1)对点自动验收平台

对点装置通过网线下发测试任务至自动测试PC端装置,同时连接远动装置接收站内SOE信号,完成点表的验证。 主要模块包括点表加载、SCD加载、RCD加载、任务无线下发、DLT104通信和结果自动判定。

  • 点表加载: 将EXCEL格式点表进行解析,界面显示点表信息。

  • SCD加载: 将变电站配置文件SCD解析,提取站内相关IED,通过描述名称与点表内容进行模糊匹配,在没有RCD情况下,实现点表与IED关联,支持手动关联。

  • RCD加载: 将远动机配置文件RCD文件进行解析,实现点表与IED的精确匹配与关联。

  • 无线任务下发: 通过无线WIFI与自动化测试平台建立通信,并下发测试任务到自动化测试平台。

  • DLT104通信: 建立主站,与远动机建立通信,完成SOE、遥信、遥测等信号的接收。

  • 结果自动判定: 通过接收远动信号与下发任务进行自动对比,自动判定结果是否正确。

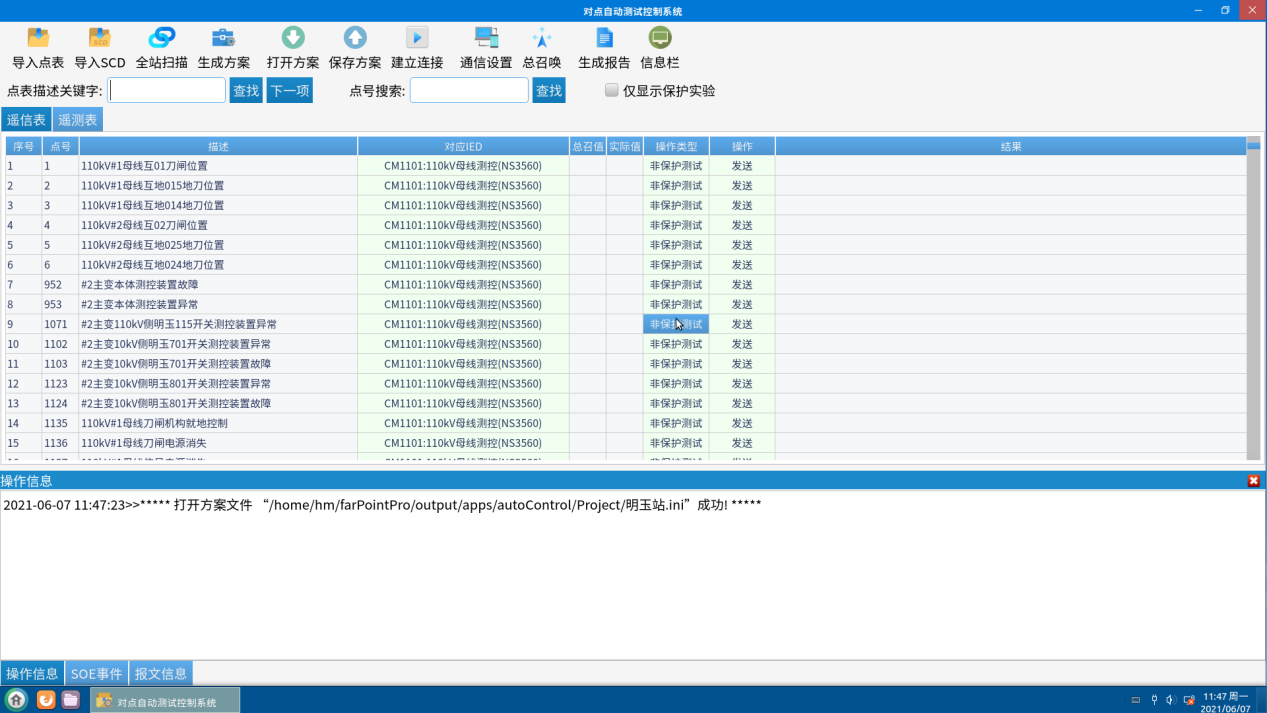

△ 对点自动验收平台

2)自动测试平台

主要功能: 全自动一键式测试系统,适用于常规站和智能站,支持IEC61850规约保护设备的自动测试。

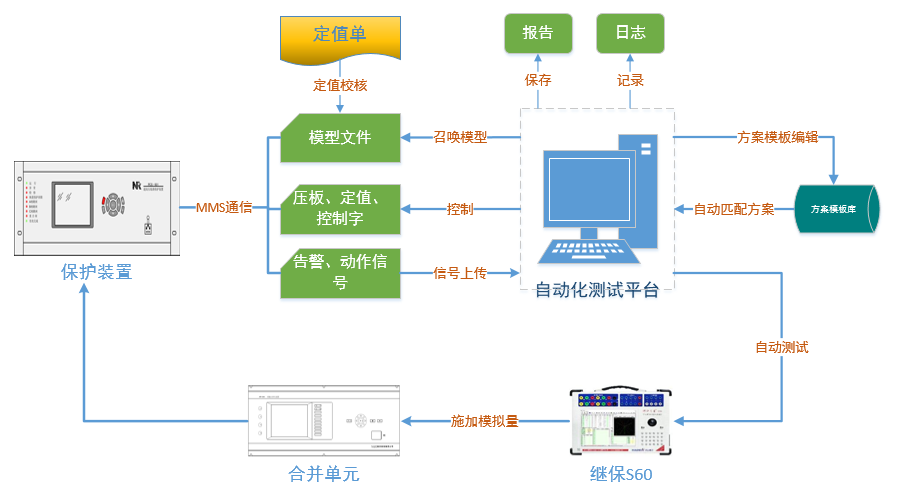

△ 自动化测试平台系统示意图

以自动化测试平台为中心,采用网线连接或无线连接方式,与对点装置、继电保护测试仪和保护装置进行网络通信。

对点装置通过无线WIFI模块通信,下发测试任务,完成任务后自动上送至对点装置。

保护装置通过网线通信,站控层MMS协议主要传递MMS报文,包括保护模型的读取,定值、压板、控制字的读取和修改、告警信息等。

继电保护测试仪采用无线WIFI模块通信,通过电缆的方式给保护装置施加模拟量,进行保护试验。

2、自动测试流程

1)设备连接

将继电保护测试仪电压输入输出端与保护装置连接,自动化测试平台网口与保护装置互联。

2)软件设置

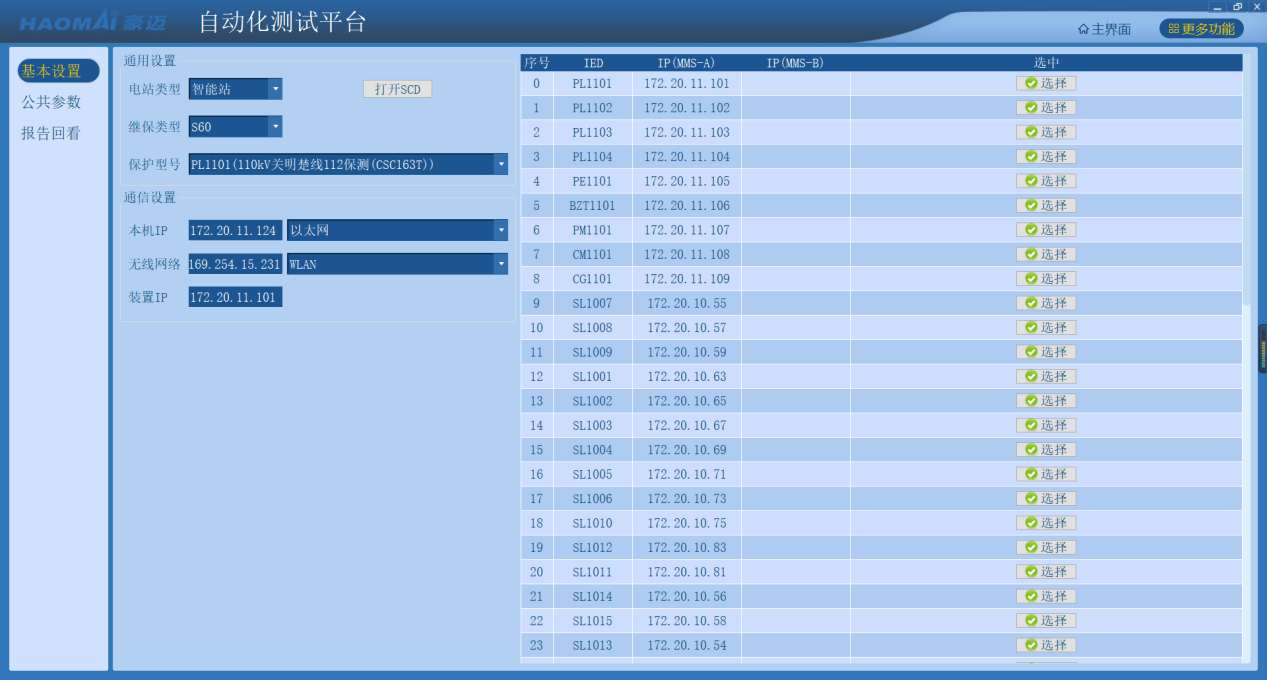

导入SCD文件,解析全站扫描SCD文件,选择常规站或智能站以及保护装置类型,配置本机IP、控制继保仪的无线网络IP以及保护装置IP。

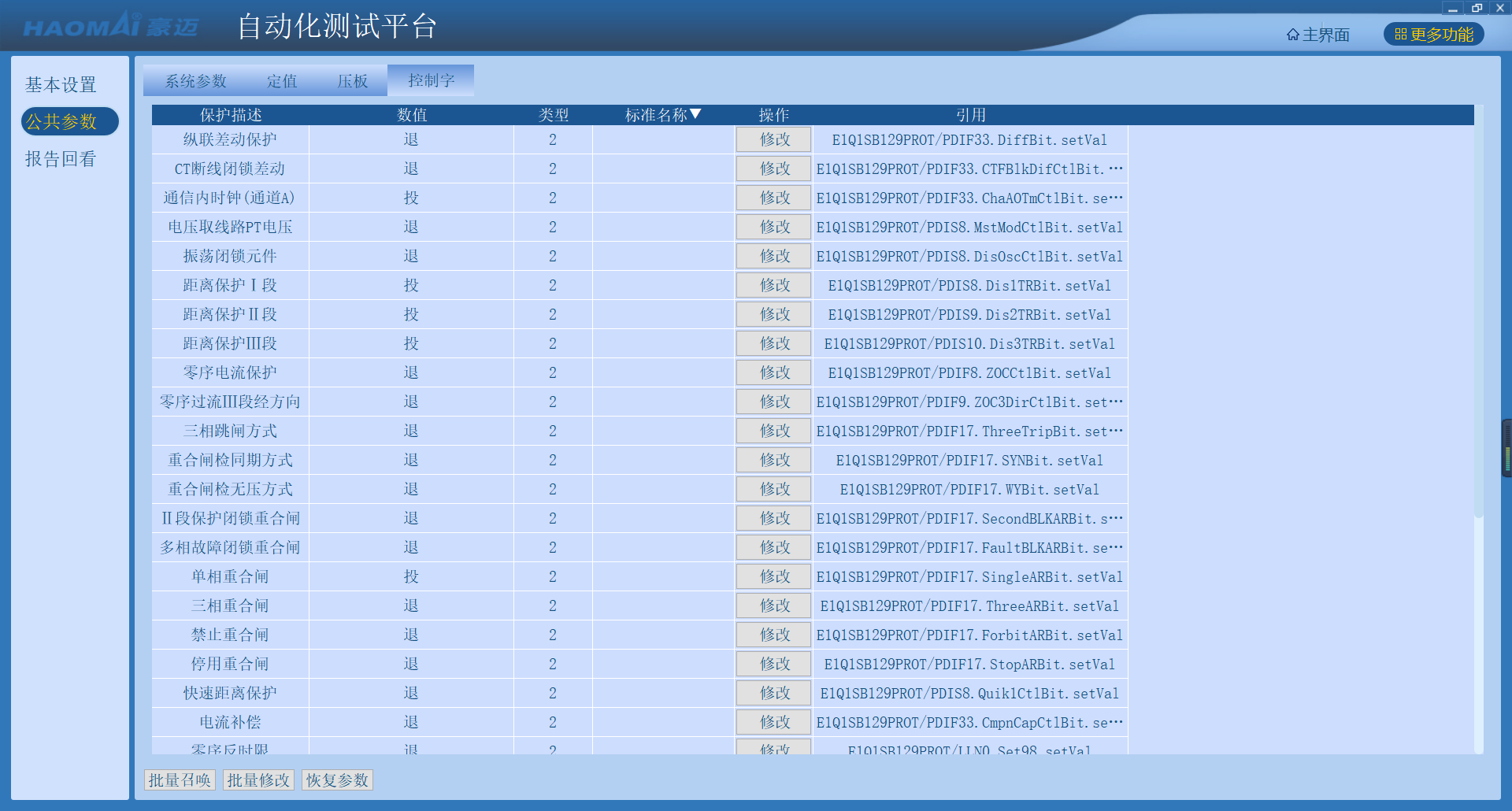

3)模型召唤

获取当前保护装置系统参数、定值、压板和控制字,支持修改,对比校核导入方案模型,自动根据定值计算当前方案状态量。

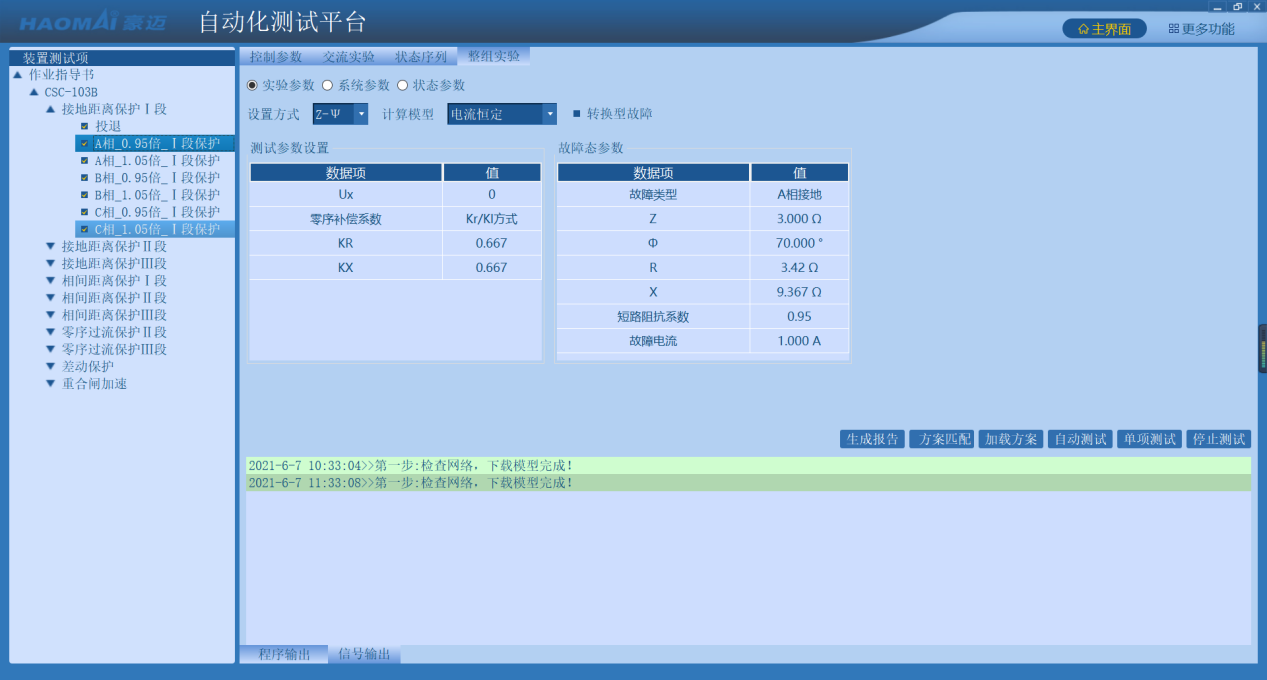

4)自动测试

根据对点装置下发IED名称,自动匹配对应方案模板。 根据下发测试项名,自动匹配对应测试项,计算状态量。 获取启动指令时,自动控制继电保护测试仪加量,试验完成后回复对点装置结束指令。

3、现场应用

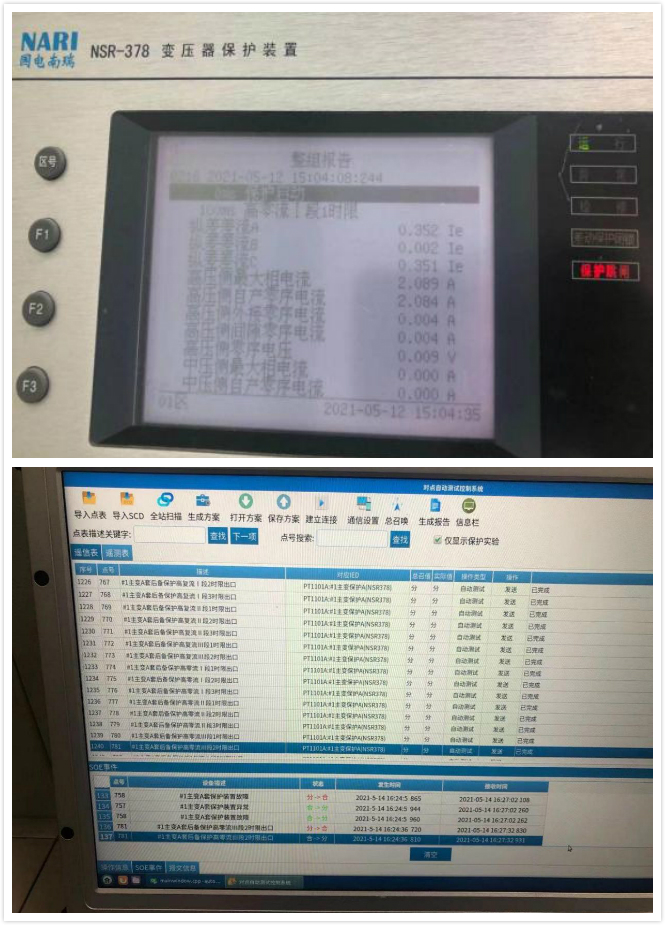

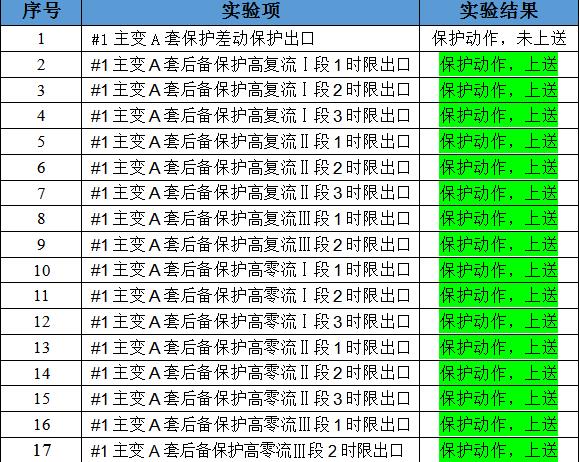

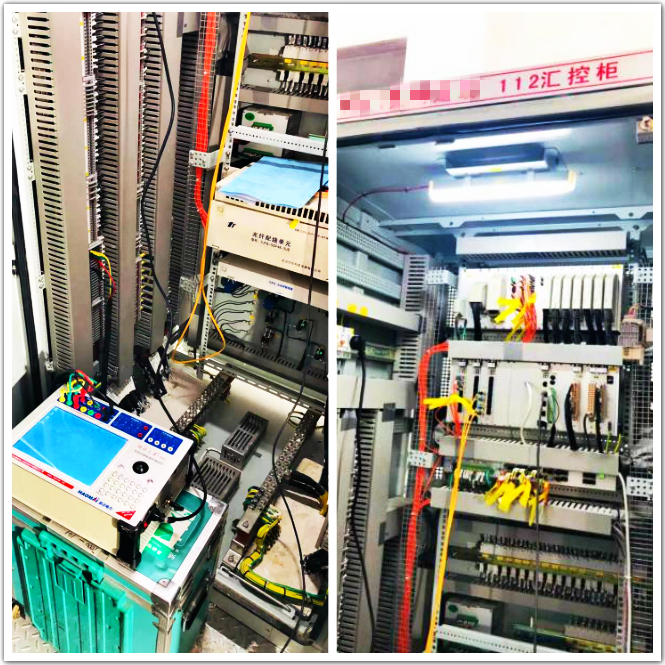

变电站投运前,采集调度信息点表遥信保护出口遥信点203个,完成4台线路保护设备、4台主变保护设备的自动验收工作,总耗时3小时,保证了主网联调验收效率,大大提升自动化程度,提高了验收的可靠性和真实性。
