​配电自动化是以一次网架和设备为基础，利用计算机及其网络技术、通信技术、现代电子传感技术，以配电自动化系统为核心，将配网设备的实时、准实时和非实时数据进行信息整合和集成，实现对配电网正常运行及事故情况下的监测、保护及控制等。

通过实施配网自动化，实现了对配电网设备运行状态和潮流的实时监控，为配网调度集约化、规范化管理提供了有力的技术支撑。 通过对配网故障快速定位/隔离，非故障段恢复供电，缩小了故障影响范围，加快故障处理速度，减少了故障停电时间，进一步提高了供电可靠性。

传统智能开关（电流时间型）：

传统智能开关即级差保护开关，跳闸判定依据为故障电流是否超过设定值，故障电流时间是否超过设定值，两者满足即跳闸。

工作模式： 可采集三相电流、两侧三相电压和零序电流。 具有过电流保护功能和零序电流保护，两次自动重合闸功能和闭锁二次重合闸功能。

配电自动化开关（电压时间型）：

目前配网自动化开关动作策略是电压时间型策略（简称FA），只判断开关的电压和电压持续时间，失压跳闸，得电压通过一定的延时即合闸。

动作的过程为开关自动试送。 当线路任何一个故障点发生故障时，变电站内的开关跳闸（站内开关类似传统智能开关），线路上投FA的所有开关，同时失压，然后通过时限的设置，逐级重合（类似人工试送开关）至故障点后闭锁开关，隔离后段故障，前端恢复送电。

工作模式： X时限投入，Y时限确认，X时限闭锁，Y时限闭锁，两侧电源闭锁，瞬时加压闭锁。

X时限： 从分段器电源侧加压至该分段器合闸的时延（来电延时合闸）。

Y时限： 即故障检测时间。 若分段器合闸后在未超过Y时限的时间内又失压，则该分段器分闸并闭锁在分闸状态，待下次再得电时不再自动重合。

图中10kV线路，线段2发生短路故障，短路电流达到17A，最初D02和D03不动作，但是站内911开关检测到短路电流大于设定定值，经过0.3S延时后，过流1段跳闸。

911开关跳闸后，D02/D03开关失压、跳闸，等待911开关的重合。

911开关重合之后，D02开关得到电压，经过21秒的延时（X时限的延时）自动合闸，Y计时器开始计时，由于线段2故障点的存在，合闸瞬间又产生短路电流，911开关第二次跳闸，D02开关失压，从合闸Y计时器开始计时到第二次失压，时间非常短暂，小于Y时限5S，D02闭锁（Y闭锁）。 即试送开关送不出去，默认为故障点在开关后段。

关于D03： D02开关得到电压，经过21秒的延时（X时限延时），合闸瞬间，D03感受到瞬间电压但马上失压，即D03得到电压，开始计时X时限，但是X时限没到就失压了，此时D03闭锁（X闭锁）。 即前端送电但送不过来，默认为故障点在前端。

经过故障段识别后，911开关会进行第二次重合，此次D02开关由于闭锁，不再合闸，线段1恢复供电。

若此条线路为单辐射线路，则故障处理结束，整条线路恢复了1/3供电。 但此条为联络线路，联络开关W53。 当自动化开关配置为联络开关时，会时刻检测两端电压，当一侧失压，开关会自动合闸，由有电侧供电给失压侧，即在线段3失压后，经过35S的延时，W53合闸，线段3恢复供电。 即该线路在1分钟之内自动恢复了2/3供电，故障区域锁定在线段2。

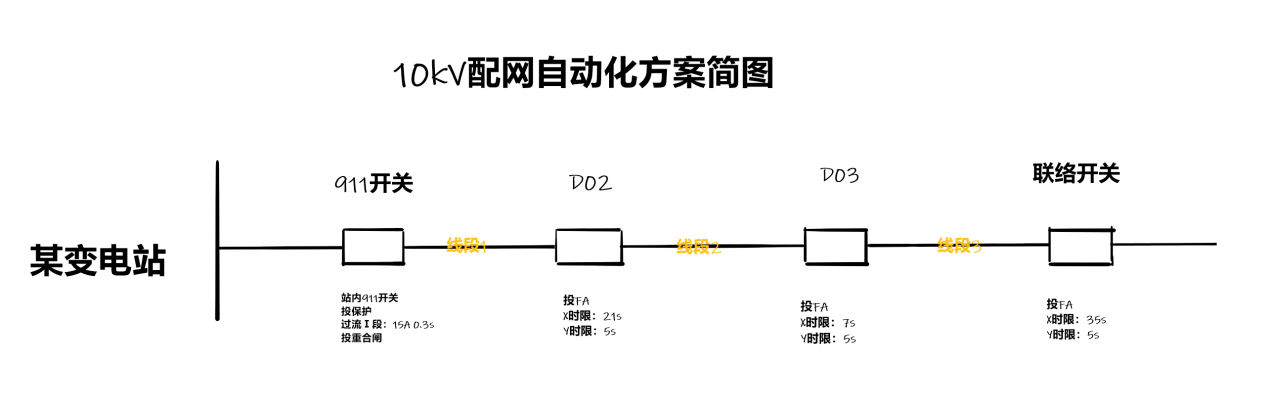

上图从左往右4个FTU和开关分别为： 保护开关D01（投保护，投过流Ⅰ段15A\0.3s，投重合闸2次，重合闸时间2.6s）、分段开关D02（投FA，X时限21s，Y时限5s）、分段开关D03(投FA，X时限7s，Y时限5s)、联络开关D04（投FA，X时限35s，Y时限5s）。

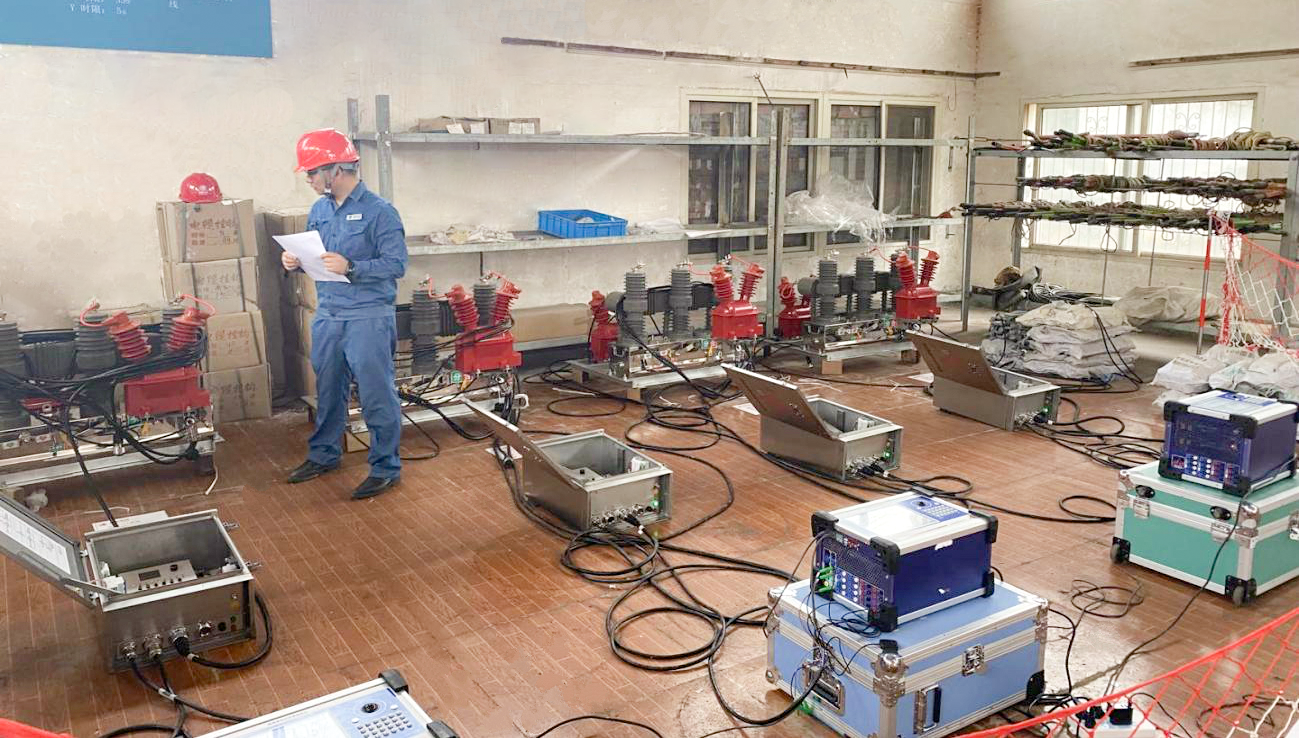

1）4套FTU和开关，接好控制线，拧紧航插。

2）4台配电之星-P2200 配电自动化终端测试仪，电流电压输出端子按套管编号接好电流电压线，对端FTU航插接上拧紧。

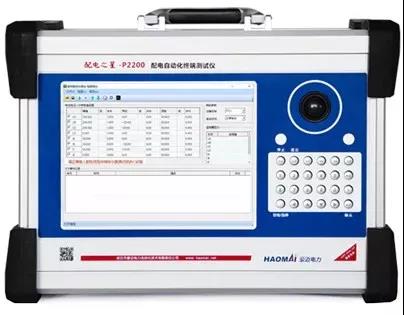

△  配电之星-P2200 配电自动化终端测试仪

D01开关是保护开关即电流-时间型，若重合闸投了检无压，可不接电压线，若未投检无压，应按对应保护逻辑接上电压作为判据，而D02、D03、D04开关为电压-时间型，只判电压不判电流，接电压输出段子和电压航插。

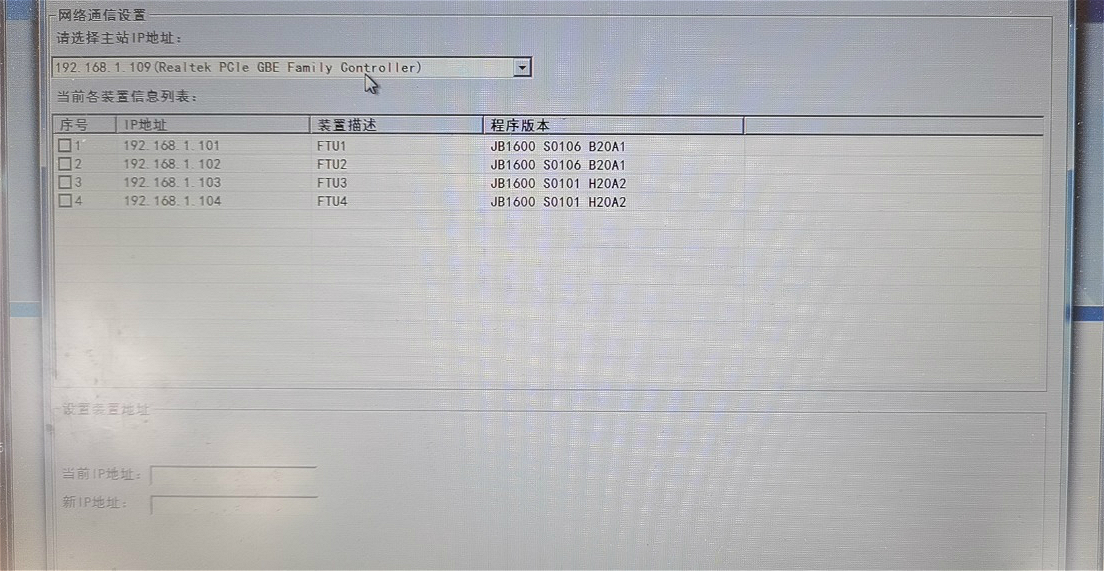

试验前将4台配电之星-P2200 主机本地IP更改为192.168.1.111、192.168.1.112、192.168.1.113、192.168.1.114，将测试仪下位机IP从左至右依次更改为192.168.1.101、192.168.1.102、192.168.1.103、192.168.1.104。 将台式机安装配电之星软件，更改本地IP为192.168.1.109（同网段不冲突即可），打开软件进入网络配置查看，对应下位机功放见下图。

将开关、保护压板控制字等投退正常线路运行位置后开始试验。 D01、D02、D03开关打到合位并等待储能，D04联络开关分位并储能。

下面根据此次馈线自动化FA调试的一次线路图，模拟线段2即D02和D03之间发生永久短路故障。

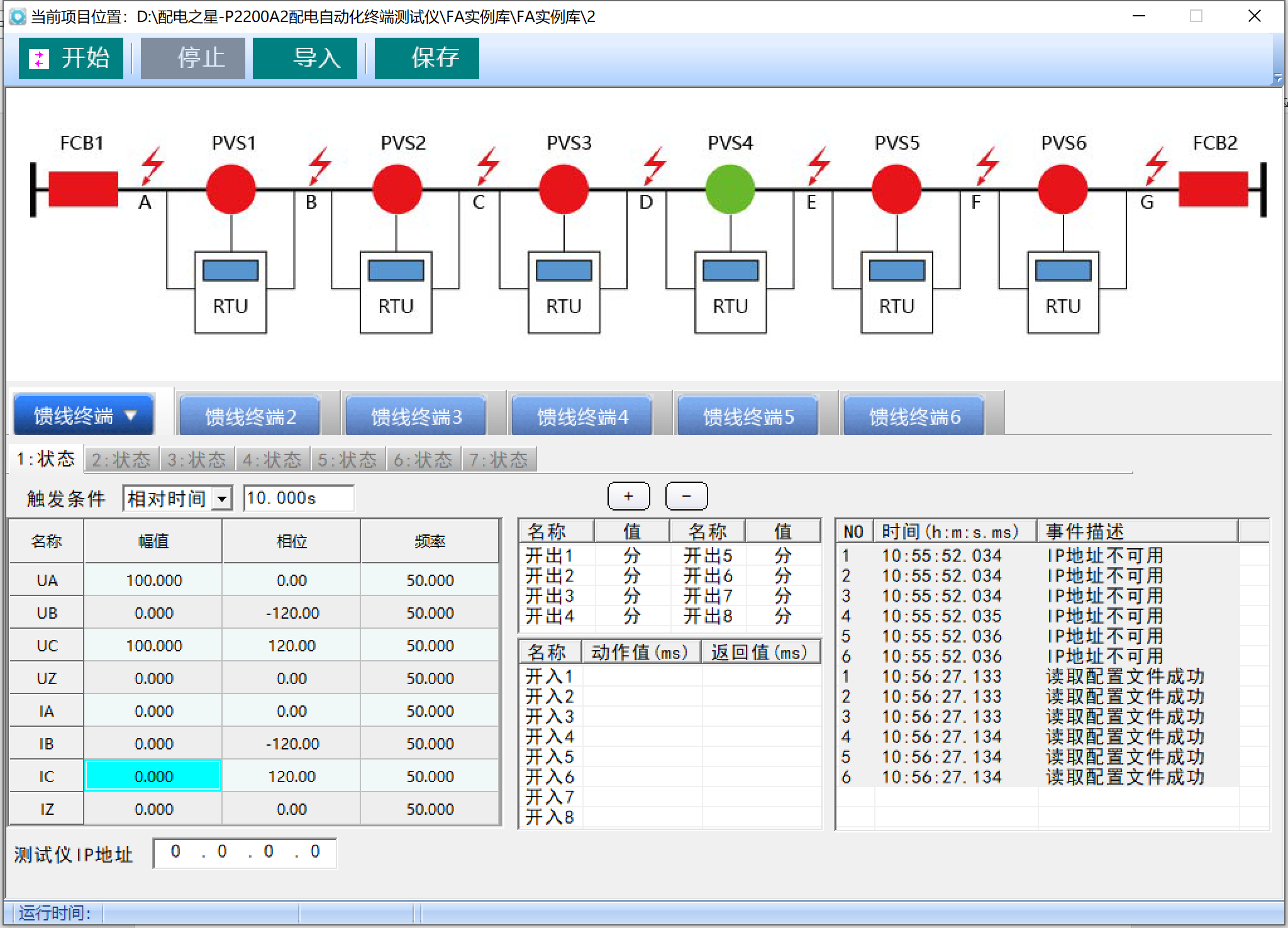

在台式机配电之星软件FA模块界面，制定4台FTU故障时状态序列进行二次模拟量加量，3台测试仪与台式机处在同一局域网，对时方式使用相对时间，在相对时间内施加故障二次模拟量，观察线路故障时的真实电流电压变化，同时查看对应断路器实际跳闸情况。

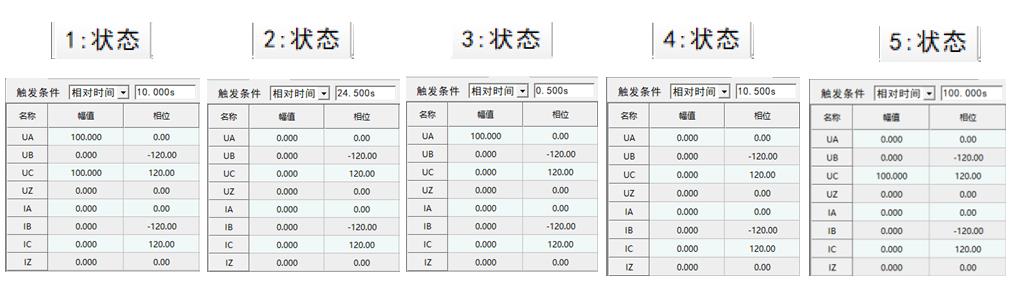

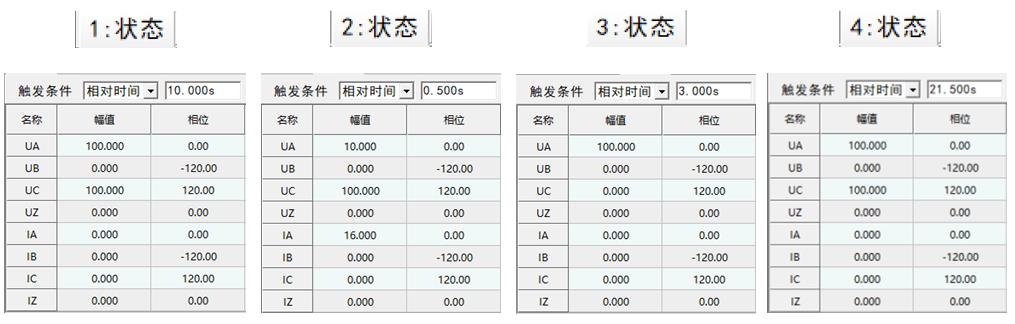

FTU1序列：

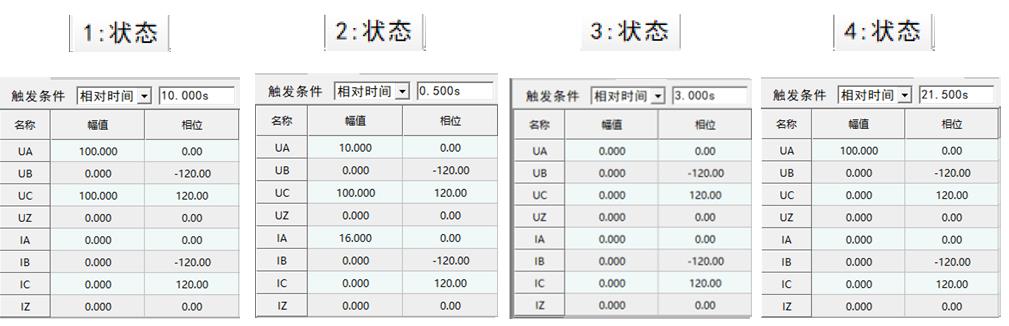

FTU2序列：

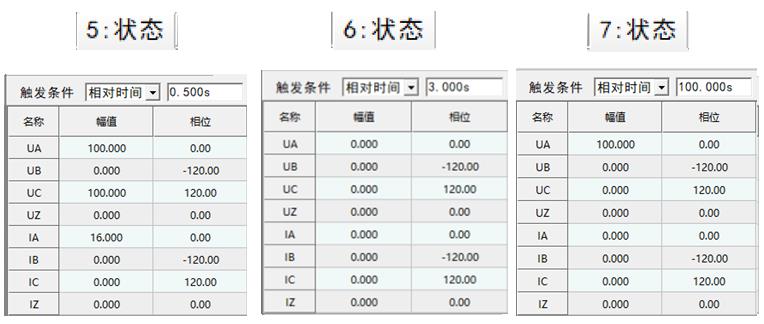

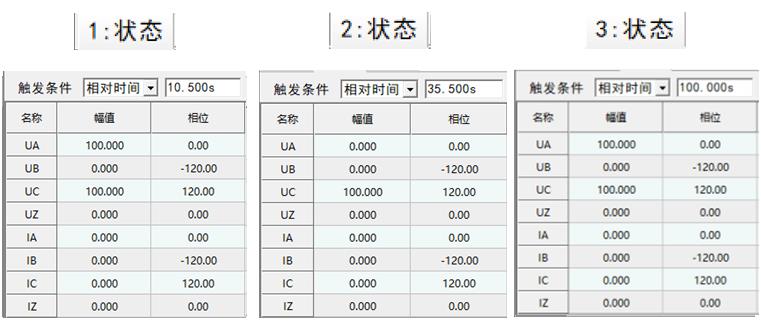

FTU3序列：

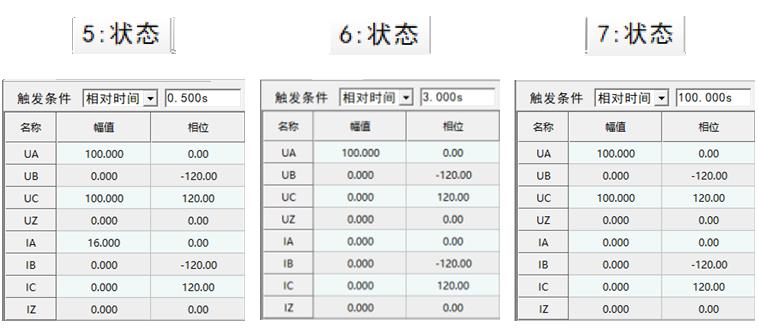

FTU4序列：

分段开关D2经X时限2重合，故障在D2与D3之间开关合于故障瞬间D1、D2再次跳开，并且D2开关合闸后未过Y时限又分，Y闭锁（即故障在D2后侧），同时合上瞬间的电压送到D3开关的电源侧。

分段开关D3开始走X时限，0.5s后再次双侧失压X时限闭锁（故障在D3开关前端），D2、D3闭锁合闸切除故障。 D1保护开关经3s第二次重合闸合上，将电源送到D2前端部分停止，整个过程在故障发生后28s内已完成，D4联络开关X时限还未走完。

联络开关D4走完X时限合闸后将电源反向送到分段开关D3负荷侧后，整个过程结束。 最终D2开关前端由电源侧供电，D3开关后端由联络开关侧供电，而故障区线段2被D2、D3开关切除。
