案例实操丨小电流接地故障保护试验方法
发布时间:2021/08/12武汉市豪迈电力自动化技术有限责任公司

小电流接地故障选线作用于3kV-66kV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线,选出带有接地故障的线路,给出指示信号。 小电流接地故障选线难,主要因为故障特征不显著、谐振接地系统选线难等。 本文介绍如何使用配电之星-P2200 配电自动化终端测试仪对馈线终端进行小电流接地故障选线保护试验。

小电流接地系统保护故障判定:


1)在母线或者馈线上监测系统的零序电压,在各馈线上监测线路的负序电流。
2)当零序电压大于整定电压时,判定为系统发生接地故障或者断线故障。
3)以各馈线任意一相为基准,计算故障发生后的负序电流采样值变化,由此计算负序电流变化量。
4)负序电流变化量的精确工作电流大小为测量误差的30%,相位测量误差的30%为最小工作电流。
当线路的负序电流变化量的绝对值大于精确工作电流的绝对值且负序电流变化量的绝对值大于整定值时,判定为线路故障。



试验步骤:

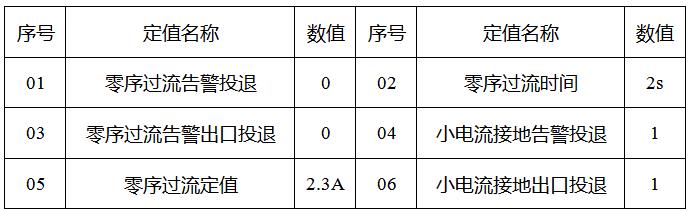

1、保护定值控制字设置



2、试验接线

配电之星-P2200 电压Ua、Uc、Un分别与FTU终端的测量电压端子相连,电流输出端IA、IB、IC、IO、IN与终端对应端子相连。


3、试验操作方法

1)主站软件连接

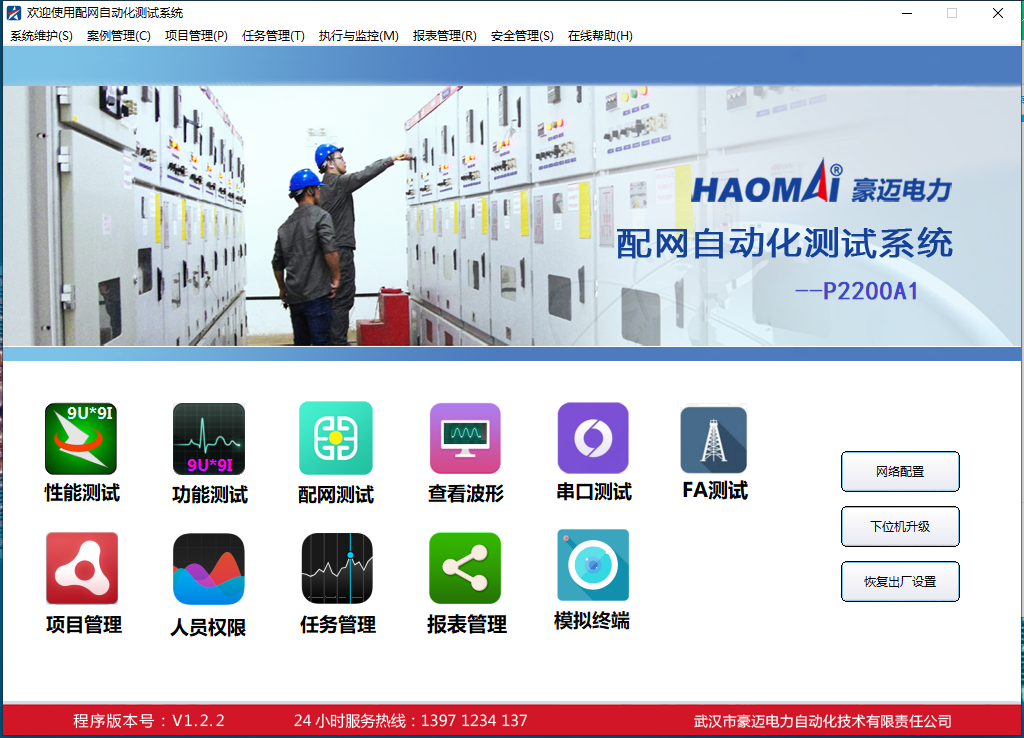

打开FTU主站监视软件,调整主站电脑的IP与FTU为同网段(若连接不上则考虑主站IP在终端IP前端),连接通讯后根据定值控制字表将定值整定完毕后下发,打开配电之星-P2200操作主界面。

2)软件设置

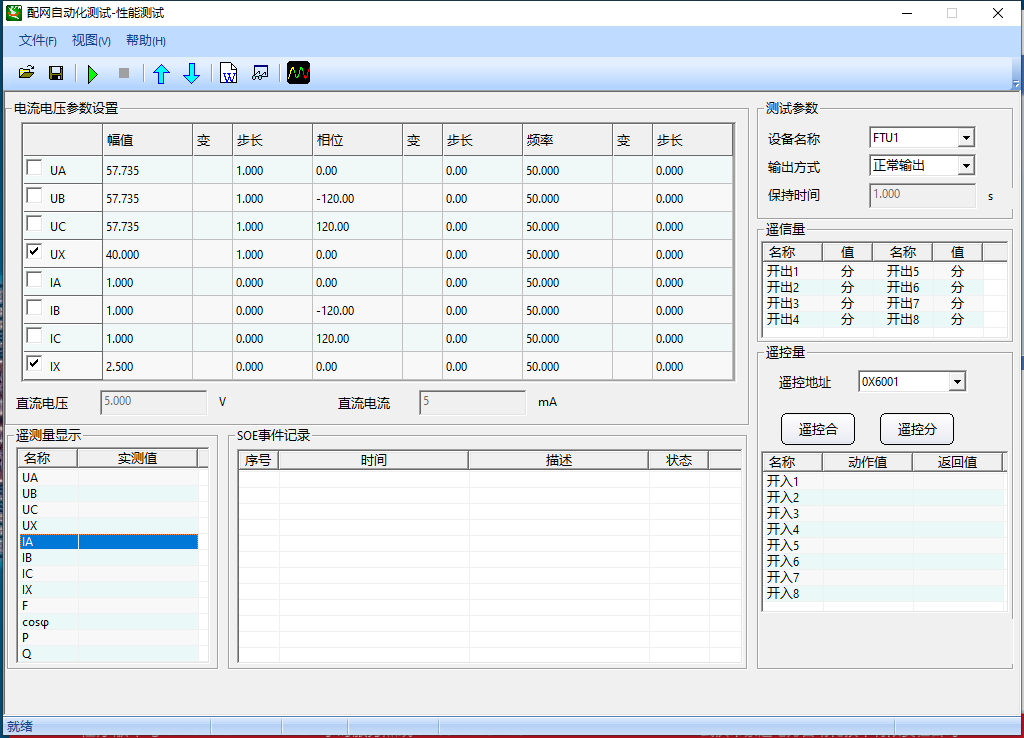

选择性能测试,设置零序电流为定值的1.1倍,加上低于额定值的零序电压。
3)开始试验

点击开始或者按键盘“运行”键,确认后配电之星-P2200 开始输出,观察主站软件的SOE事件监视,动作记录。

观察FTU主站监视软件SOE实时记录中的装置运行状态,出现“小电流接地告警”报文时结束试验。

4、试验结果

小电流接地对于FTU终端不属于故障状态,而是不正常运行状态,当故障发生时,由于故障点电流很小,且三相线电压仍然保持对称,对负荷设备供电无影响,系统内的设备短时间允许,因此只会出现报警警告信息,一般情况下可运行1-2小时不跳闸,提高了供电的可靠性。 若长时间不处理,可能会导致绝缘破坏,两相短路,弧光放电,引起系统过压等严重故障。
