10kV景电线为单辐射线路，属于C类供电区域，由35kV变电站出线，线路总长23.6km。 主干线总长8.8km，电缆线路1.2km，导线型号YJV22-3*240，架空线路7.6km，导线型号JKLYJ-240、JKLYJ-120。 支线总长14.8km，导线型号JKLYJ-120、JKLYJ-70； 共计装接配变109台，总容量32770千伏安。

10kV 923景电线现有分段开关3台，联络开关0台，分支开关4台，将线路分为4段。

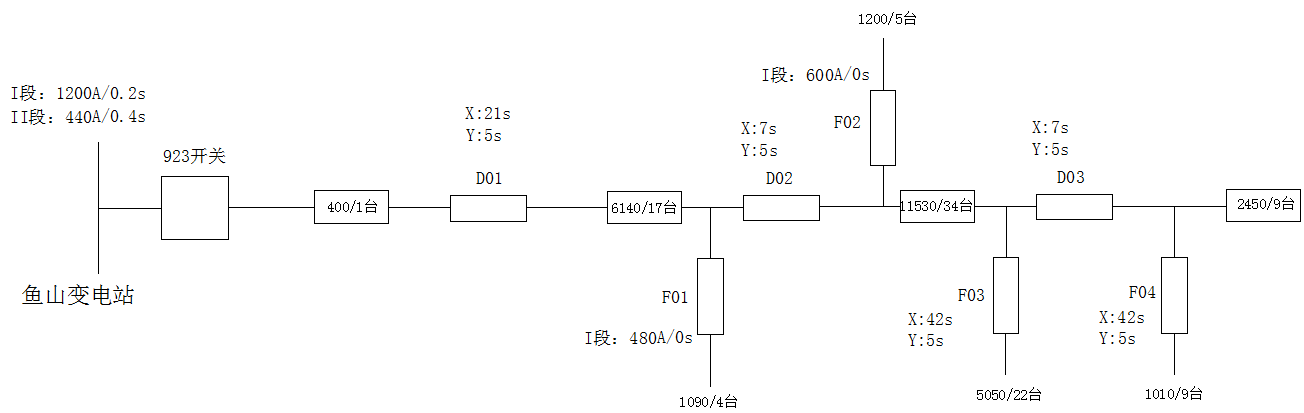

△ 线路网架图

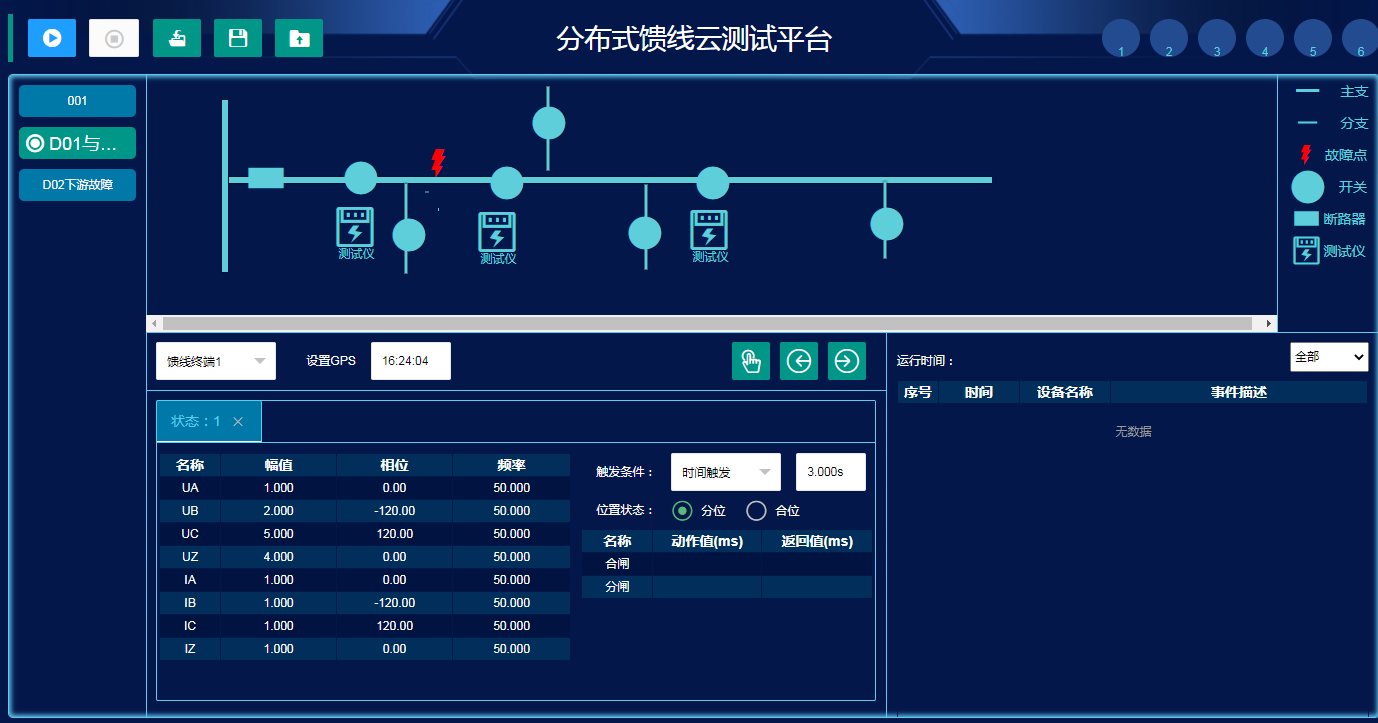

通过分布式馈线云测试平台对景电线网络进行简易建模，自动生成待测配电网络的故障模拟测试方案。 根据待测配电网络拓扑、初始运行状态、故障位置和类型，结合配电网故障特性，自动生成每个测试用例在各个开关监测点的状态序列，并将状态序列传递到不同故障点的配电之星-P2200 配电自动化终端测试仪。 测试时通过GPS北斗约定同步时间测试，各点配电之星-P2200根据当前测试用例的状态序列设置电流、电压以及各个状态量数据，实现对一次网络的在线模拟。 待测FA系统通过终端端子可以监测到模拟量与状态量数据变化，并做出FA决策，下发遥控命令控制开关分合，WDS-3 配电开关模拟试验盒收到遥控命令后，根据开关响应策略对遥控命令做出响应，从而实现对被测FA系统的测试。

1）通过分布式馈线云测试平台配置生成各故障点案例预置，根据馈线拓扑图自动生成各故障点状态序列组，利用测试系统提供的绘图工具生成线路映射关联图。

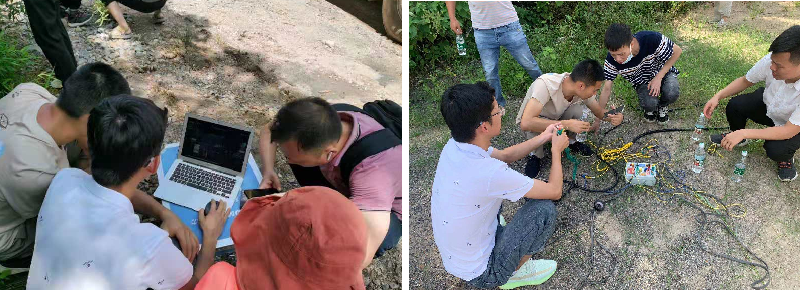

3）现场接线。 根据现场配电终端端子定义，使用专用测试电缆连接配电之星-P2200模拟量与终端遥测端子、WDS-3 配电开关模拟试验盒与终端遥信遥控端子，打开GPS、WDS-3 配电开关模拟试验盒IFI天线、手机热点，将配电之星-P2200联网上线，确保数据接收正常。

4）单机检查。 利用配电之星-P2200自带单机检查功能，检查本地接线和输出是否正常，实现终端与现场配电一次网络的隔离。

5）执行测试。 通过分布式馈线云测试平台统一下发执行时间，推送至各台配电之星-P2200，测试平台启动测试过程，线路上各台配电之星-P2200将测试方案中的测试用例状态按相同节奏逐个执行，待测FA系统通过开入量监测到信号执行控制命令，配电之星-P2200记录控制命令及结果。

以往进行馈线自动化测试时每个点至少需要4-5人值守，由人工配置状态序列，测试过程中各点进行实时对讲沟通。 通过分布式馈线云测试平台可实时监视各台测试仪联网状态与关联开关位置状态，掌控测试过程配置和开关位置，智能化操作大大简化了馈线自动化测试工作强度，得到用户单位的一致肯定与好评。
