直流系统可为各种控制、自动装置、继电保护、信号等提供可靠的直流工作电源，还可作为可靠的操作电源和应急后备电源。 当直流系统的正极或负极对地绝缘水平降低到某一整定值时，统称为直流接地。 正/负极绝缘水平低于某一规定值时称为正/负接地，可能造成保护误动。 存在一点接地的直流系统，供电可靠性大大降低，必须尽快查到接地点，排除接地故障，避免可能带来的危害。

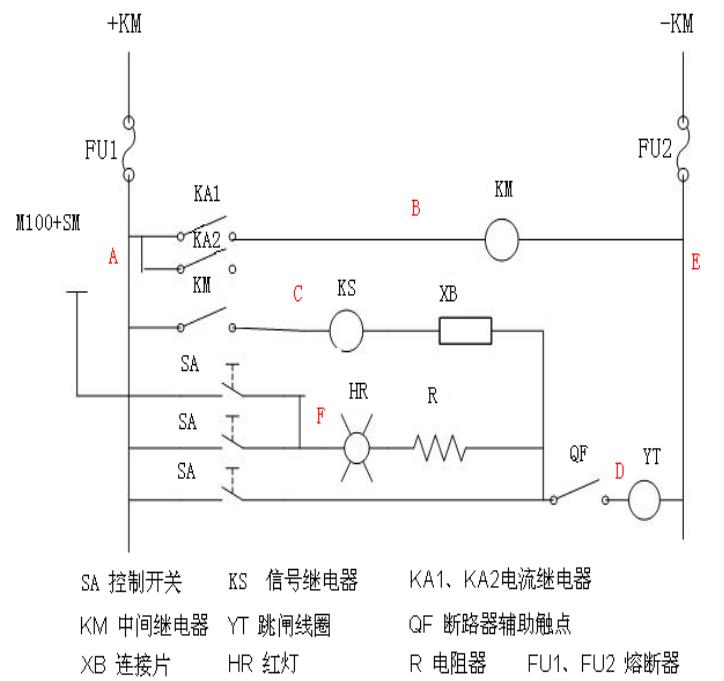

两点接地可能造成断路器误跳： A、B两点，A、C两点，A、D两点，D、F两点接地都可能造成断路器误跳。
两点接地可能造成断路器拒动： B、E两点，D、E两点或C、E两点接地都可能造成断路器拒动。
两点接地可能引起熔断器熔断： A、E两点接地可能引起熔断器熔断。
当接地点发生在B、E和C、E两点，保护动作时，断路器拒动，熔断器熔断，并且可能烧坏断电器触点。

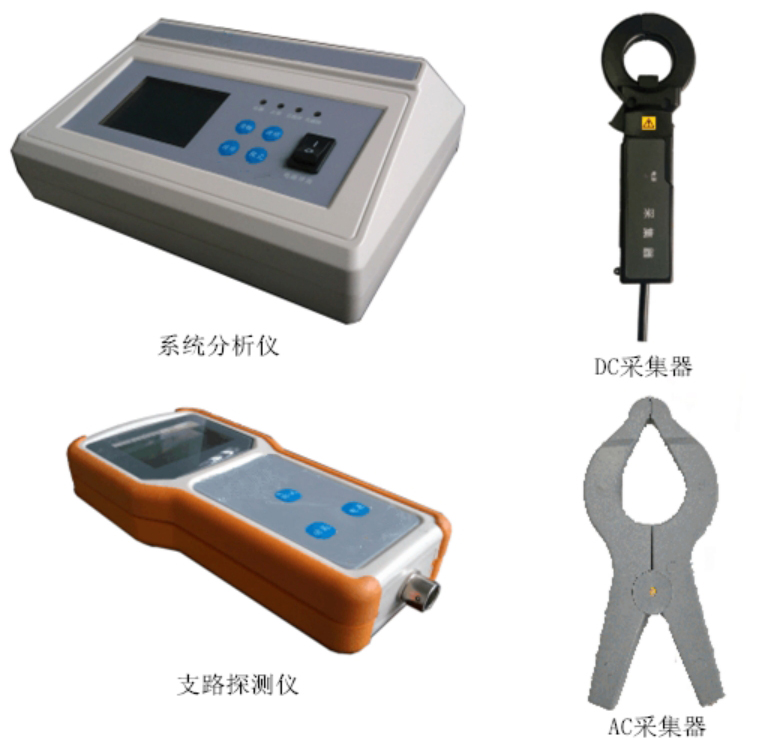

HBD-81 直流接地故障查找仪 由系统分析仪、支路探测仪、采集器三部分组成，采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术应用到直流故障查找设备中，可以检测出各电压等级直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障等。
△ HBD-81 直流接地故障查找仪
1、退出原系统绝缘在线监测装置。 （原系统绝缘在线监测装置里面有平衡桥与检测桥，与分析仪的平衡桥、检测桥产生冲突，如果不退出，则分析仪计算出的绝缘电阻会存在错误）

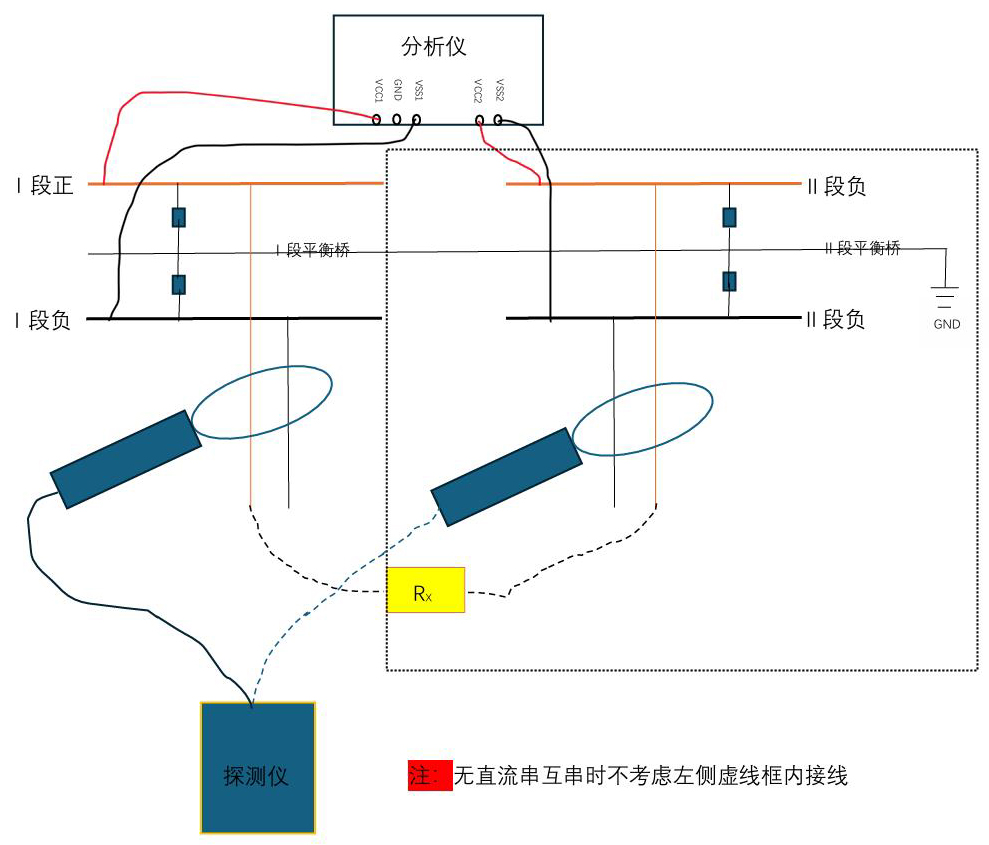

2、将分析仪的正、负、地接入被测系统，分析仪通常接在母线位置，开启电源开关，分析仪检测系统状态，计算正负对地绝缘电阻，如果正负对地有一极小于999.99KΩ，则显示故障，否则显示正常。
3、分析仪测试完成，如果显示被测系统存在绝缘故障，使用探测仪的绝缘分析功能测试分析仪地线，如果探测仪显示两个周期的方波，则说明分析仪与探测仪工作正常，可以用探测仪测试各个馈线。

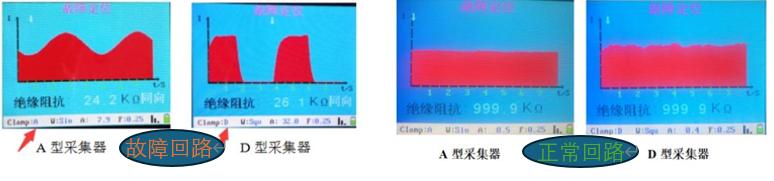

4、探测仪测试时，在故障点靠近母线侧测试时会显示故障电流波形，过了故障点，即在故障点靠近负荷侧测试时，没有故障电流波形，从而实现故障点的定位。
5、如果被测回路有明显的故障电流波形，则可以确定存在绝缘故障，探测仪测试完成后会显示一个向上或向下的箭头表示故障点与当前测试位置的关系。 如果显示向上的箭头，则说明故障点沿着钳表标示的方向，如果显示向下的箭头，则说明故障点与钳表标示方向相反。 若对线路非常熟悉，可以不参考方向，如果探测仪在当前位置测试时存在故障电流波形，则该条线路的负荷侧肯定存在绝缘故障。
6、探测仪与分析仪之间采用无线通信，通信成功后，只要不关闭探测仪电源开关，探测仪会记录通信信息，之后不需要实时通信，探测仪可在直流系统其他位置进行测试，不需要变换分析仪的位置。
1）分析仪检测桥有“自动模式”与“强制模式”两种模式，“自动模式”下如果外界电阻发生较大变化，分析仪会退出当前检测桥状态，重新计算系统对地电阻，然后根据系统情况选择是否投入检测桥。 “强制模式”下，无论外界电阻是否发生变化，分析仪始终保持当前检测桥的投切状态。
2）探测仪在总馈线屏后面测试时，尽量正负馈线一起钳。 因为检测的是对地漏电电流，一般是毫安级别电流，总馈线屏出线通常有安培级别负荷电流，如果测试单根，则可能超过探测仪的检测量程（1A），或者负荷电流对故障电流带来很大干扰，影响正常判断。 在后级保护屏或端子箱，由于负荷较小或没有，则可以测试单根。 若探测仪测试过程中显示钳表饱和，说明被测回路电流较大，需选择正负一起测试。
