大型电力变压器由于等效短路阻抗过大，采用电容补偿新方法， 此补偿通流方法在提高试验电流时，降低了对试验电源输入功率的要求。

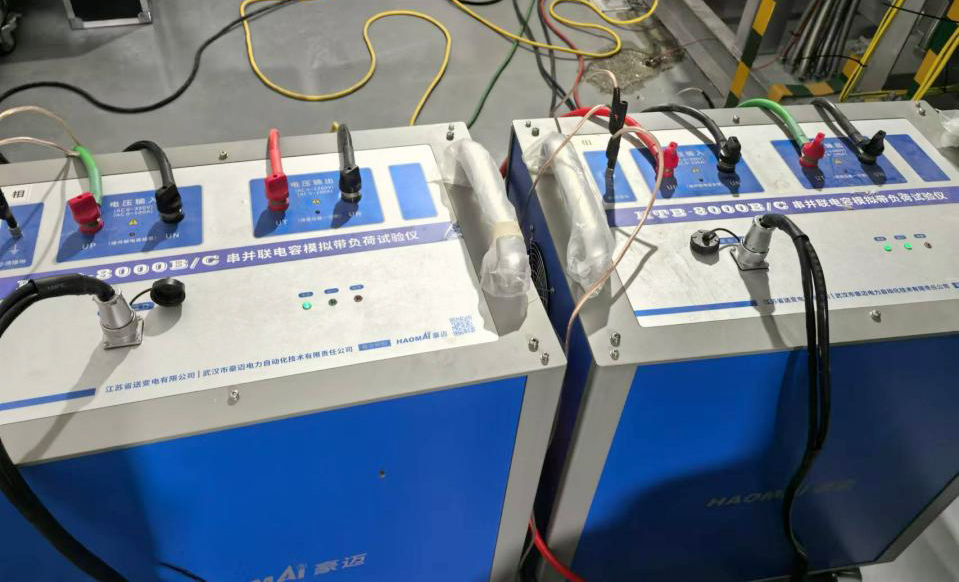

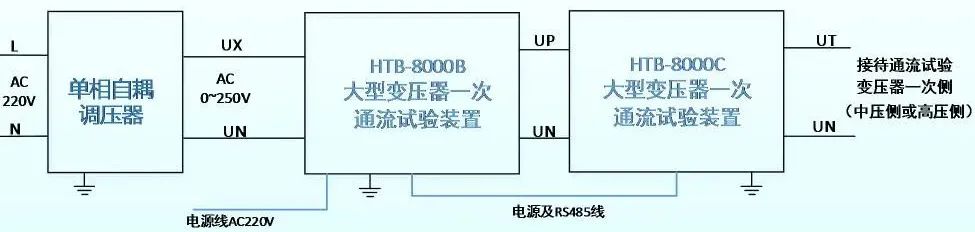

通流试验装置接线： 将三相电源A相连接HTB-8000B、HTB-8000C串接为A相输出，B/C两相同理。 HTB-8000B接入工作电源AC220V（10A），HTB-8000B与HTB-8000C通过电源与通讯共用航插线连接，各相之间无其他物理连接，系统输出接入变压器的通流侧。

HTB-8000B： 具有独立控制电源(AC220V)，人机界面操作，电容器组投切控制，整体装置核心控制系统。

试验过程中若出现异常先计算装置输出时实际短路阻抗（输出电压除以输出电流）与理论参数短路阻抗，确保参数设置正确。 下面介绍可能遇到的问题及处理方法：

1）有输出电压无输出电流

高压侧注流模拟带负荷试验时，升压注流过程中，A、B相有电流输出，C相没有。

原因： C相未接入变压器回路导致C相无法补偿，没有电流输出。 查找C相注流点及C相的N线接地处。

①查找注流点，发现夹子与导线未连接。 接好后重新注流，C相仍无电流。

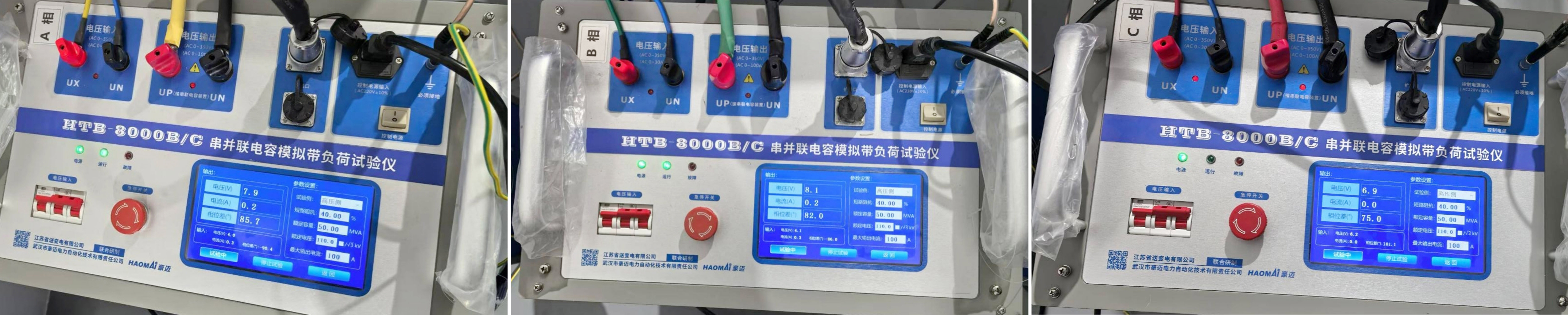

②将HTB-8000C的B、C相输出线互换。

B相（实际为C相）有电流，C相（实际为B相）无电流。 判断注流点A、B、C正常，问题在N线接地处。

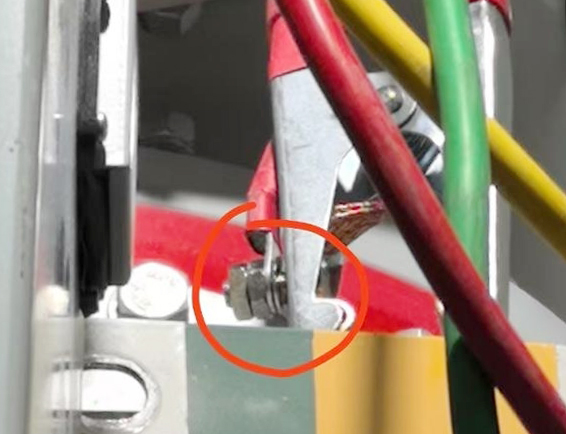

③将B、C相输出线恢复正常，输出N线互换。 B相无电流，C相有电流，判断C相输

出N线夹地排接地点不通，更换接地点后解决问题。

2）输入电流过大，可以加到接近预设值但无法加到预设电流值

检查变压器档位，根据变压器铭牌，确认该档位下参考电压与短路阻抗数值是否设置正确，若正确则优先更换短接点排除一次回路问题，然后检查设备三根N线接地是否可靠，变压器中性点接地是否可靠。

3）确认回路无问题，参数设置无问题，但实际短路阻抗与理论短路阻抗不一致

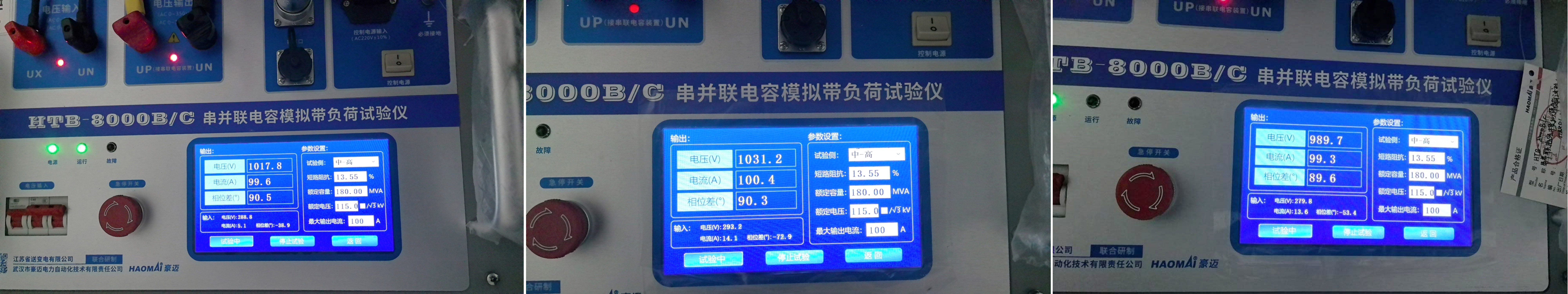

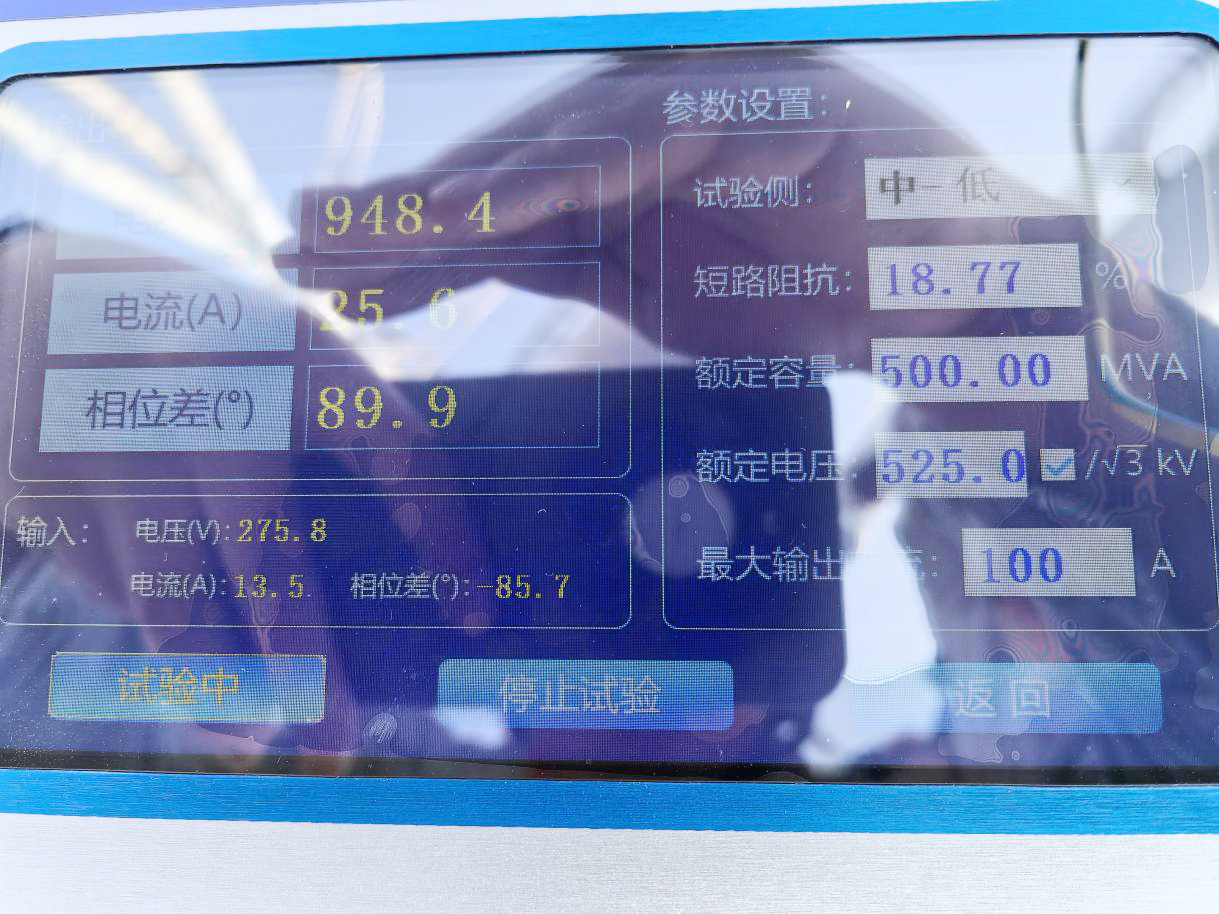

下图中某220kV变电站1号主变做完试验，只更换主变间隔切换2号主变后无法升流，且2号主变中对低正常，中对高(短路阻抗14.09%)异常。 计算此时实际输出的短路阻抗推算出短路阻抗参数，与输入的铭牌参数比较，判断是大或小，然后相加取中间值，直至（13.55）达到方案预定电流值。
