根据某发电厂220kV变电站运检需求，此次武汉豪迈配合用户顺利完成互感器测试、直流系统测试项目，得到现场技术人员一致好评。 下面简单介绍CTP互感器测试仪、FDT系列直流系统综合测试仪等在该变电站运维中的应用。
互感器测试：

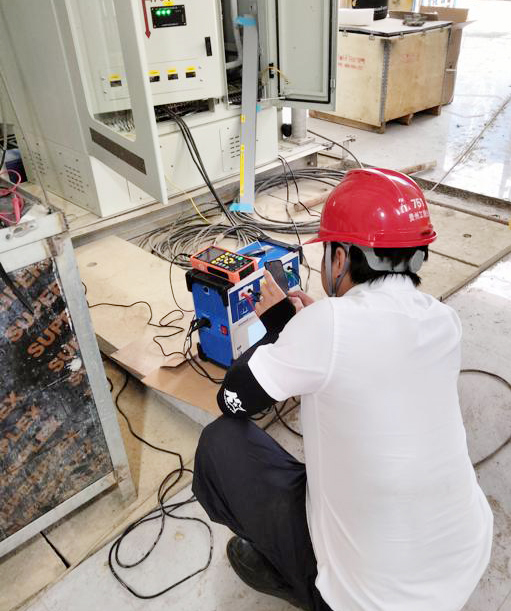

△ CTP互感器测试仪应用现场
IEC6044-6标准中规定CT的测试可在比额定频率低的情况下进行，避免绕组和二次端子承受不能容许的电压。 武汉豪迈新一代研发产品CTP互感器测试仪采用方波法技术，可完成拐点电压50,000V和拐点电流4A的CT测试，胜任当前各种类型（如： 保护类、计量类TPY、TPX套管CT等）和各电压等级PT的全面测试，可以准确测量包括变比、极性、伏安特性等在内的测试项目，精度达到0.05%。 测试仪自带打印功能，试验结束后自动打印变比、极性、拐点电压、相位、角差比差等数据，保存的5%、10%误差曲线图等试验数据可导出，方便技术人员查看分析。 此次使用最新款CTP互感器测试仪对4000:1的5P30和TPY级CT进行测试，励磁饱和测试时间由之前的107秒缩短到65秒，大大提高了工作效率。
蓄电池充放电试验：

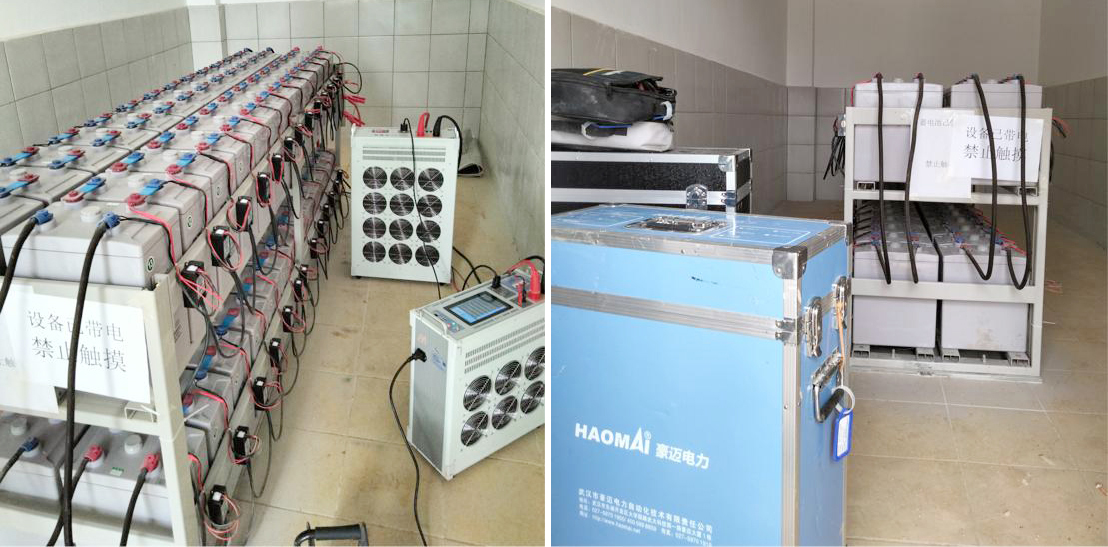

△ FDT系列直流系统综合测试仪应用现场
目前大多数直流系统测试仪是按照蓄电池容量的最大值进行设计，做整体容量只有500Ah的蓄电池放电试验时，可能需要带着重量高达35kg的设备去现场。 FDT系列直流系统综合测试仪集蓄电池组放电、充电机纹波系数、稳压稳流精度特性测试于一体，兼容220V/110V/48V蓄电池组放电测试，可根据现场蓄电池容量情况自由搭配，独立工作可满足蓄电池容量500Ah的放电试验，搭配负载扩展箱可满足高达1800Ah的放电试验，搭配无线单节电池监测系统，可采集2V/6V/12V蓄电池单体数据，直观显示稳压稳流调节过程及电压电流变化曲线图，示波器方式显示纹波波形图，并自动生成试验报告。
级差配合校验：

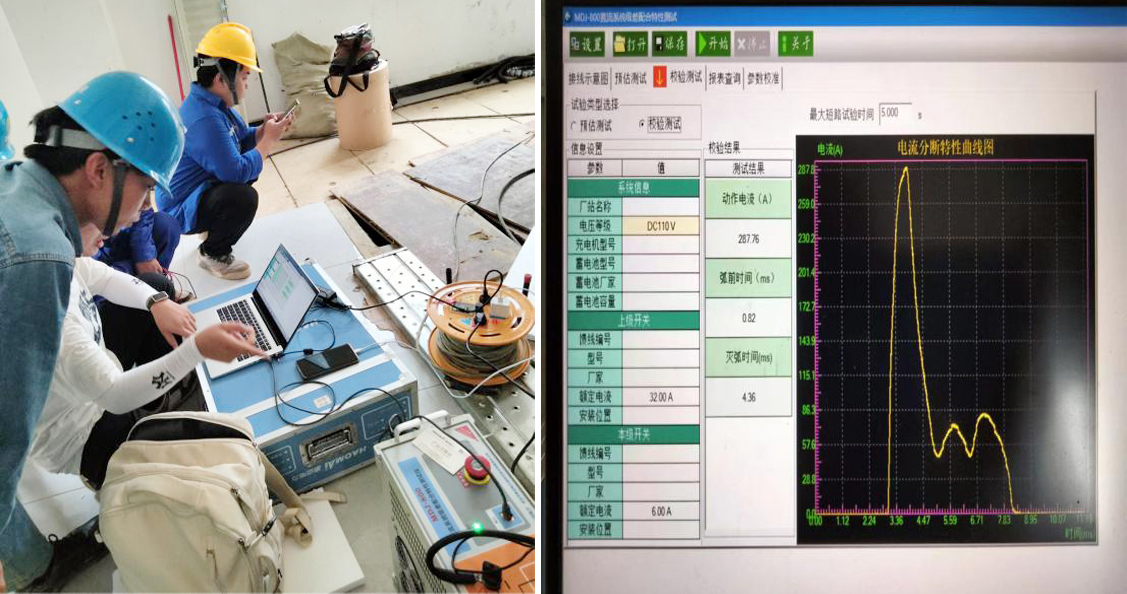

△ MDJ-800 直流系统级差配合特性测试仪应用现场
目前变电站的直流馈电网络大多采用树状结构，从蓄电池组到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器； 在直流系统运行过程中，当上下级直流断路器保护动作特性不匹配时，下级用电设备出现短路故障就会引起上一级直流断路器的越级跳闸，进而引起其他馈电线路的断电事故。 MDJ-800 直流系统级差配合特性测试仪可测试变电站直流回路各级直流断路器保护动作级差配合的正确概率，并根据测试结果报表来校验各级直流断路器的级差配合选型。 此次在变电站对3A、4A、6A三种规格的最末级直流空开进行测试，预设短路电流，直接进行短路试验校验级差配合的选择性，根据带载小电流预估支路的短路电流，查表计算级差配合概率预估值，结合试验数据报告对动作电流、弧前时间、灭弧时间以及电流分断动作曲线等结果进行分析，大大缩短了操作时间，保障了直流系统运行可靠性。
