案例实操丨快速距离保护试验方法

发布时间：2024/09/05武汉市豪迈电力自动化技术有限责任公司

保护装置： CSC-103 线路保护装置

测试设备： 继保之星-Z70 手持式数模一体继电保护测试仪

快速距离保护主要根据测量故障点至保护装置安装地点之间的阻抗或距离确定保护装置的动作时间，特别适用于超高压输电线路的近端故障保护。当短路点距保护安装处近时，测量阻抗小，动作时间短；当短路点距保护安装处远时，测量阻抗增大，动作时间增长，保证保护有选择性地切除故障线路，具有较高的灵敏度和可靠性。

下面介绍使用继保之星-Z70 手持式数模一体继电保护测试仪完成CSC-103 快速距离保护试验，注意与距离I段试验进行区分。

01

保护相关设置：

1）保护定值控制字设置： （距离保护部分）

序号	定值名称	数值	序号	定值名称	数值
01	接地距离I段定值	6Ω	14	纵联差动保护	0
02	接地距离II段定值	10Ω	15	距离保护I段	1
03	接地距离II段时间	0.5s	16	距离保护II段	1
04	接地距离III段定值	18Ω	17	距离保护III段	1
05	接地距离III段时间	1.5s	18	快速距离保护	1
06	相间距离I段定值	6Ω	19	零序电流保护	0
07	相间距离II段定值	10Ω	20	单相重合闸	0
08	相间距离II段时间	0.5s	21	三相重合闸	0
09	相间距离III段定值	18Ω	22	禁止重合闸	1
10	相间距离III段时间	1.5s	23	停用重合闸	0
11	负荷限制电阻定值	2Ω	24	电流补偿	0
12	零序电抗补偿系数	0.67	25	CT二次额定值	1A
13	零序电阻补偿系数	0.67

2）保护压板设置：

将“距离保护”软压板置“1”，其余功能软压板置“0”。

02

试验接线：

△ 接线示意图

继保之星-Z70 手持式数模一体继电保护测试仪具备保护、合并单元、智能终端测试以及网络分析仪数字保护分析功能。将继保之星-Z70 通过光纤输出SV给保护装置，同时接收保护装置通过GOOSE发出的动作时间，测试仪接保护的直采直跳口。

03

试验方法：

打开软件主界面，在通用测试类别选择状态序列试验模块进行参数设置，模拟正常状态到故障状态试验条件，状态一正常状态设置。

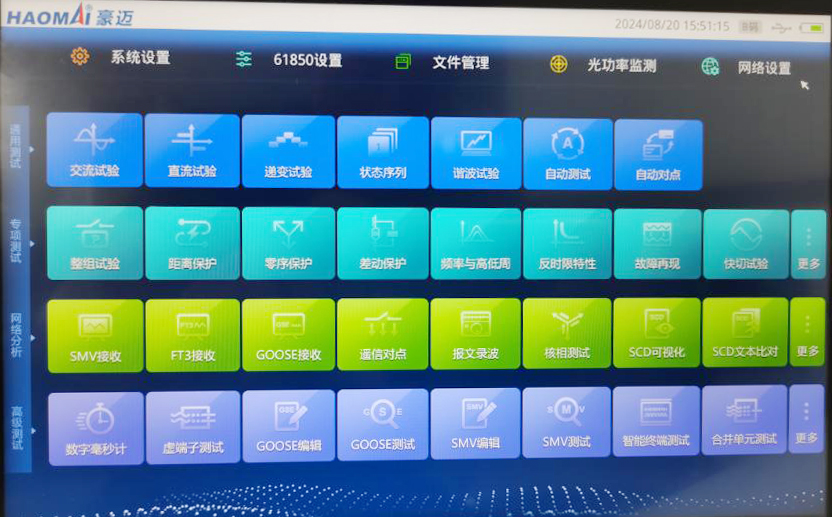

△ 软件主界面

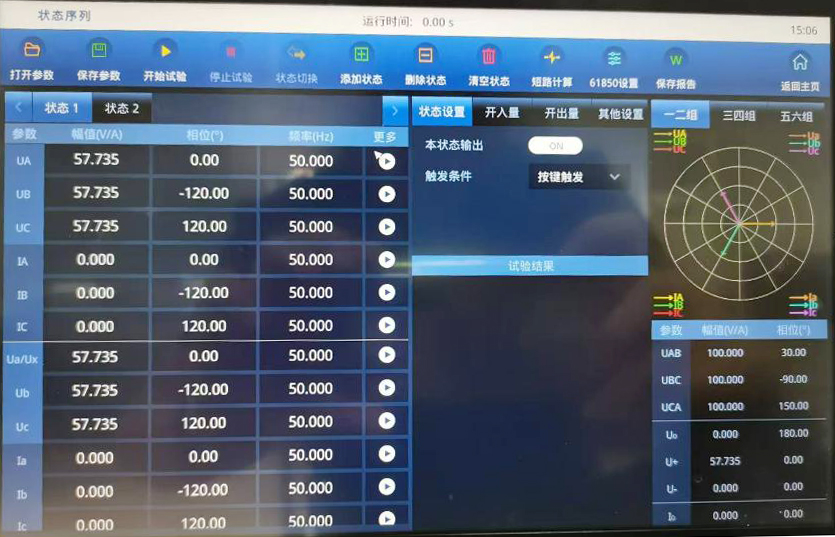

△ 正常状态参数设置

状态二故障状态。模拟A相接地，故障电压UA=（1+k）I*Z=1.67*6*2=20.004V。北京四方快速距离投入原则：距离保护投入、快速距离控制字投入、线路全长整定为50km以上、5倍以上额定电流，故障时间小于30ms、距离I段定值的50%以内的故障。

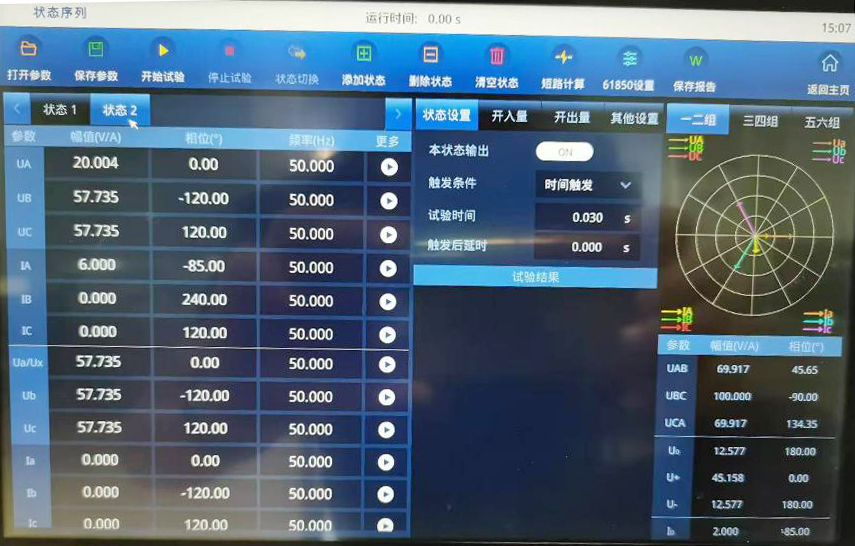

△ 故障状态参数设置

完成以上参数设置后即可开始试验，状态一查看保护采样正常，等待PT断线返回后按键触发，保护动作。

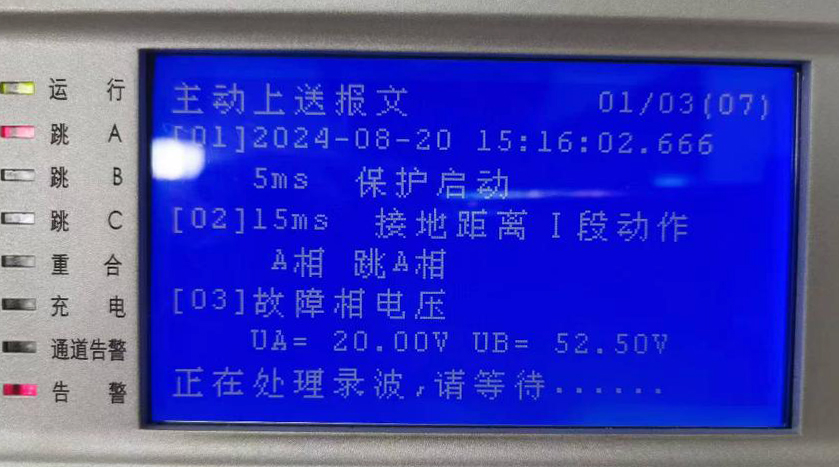

△ 快速距离动作报文

04

试验结论

快速距离保护与距离I段试验方法类似，区别在于动作时间和动作报文，快速距离动作报文为“距离I段动作”，但无X值、R值，动作时间小于17ms，而距离I段动作报文为“距离I段动作，有X值、R值，动作时间30ms左右。

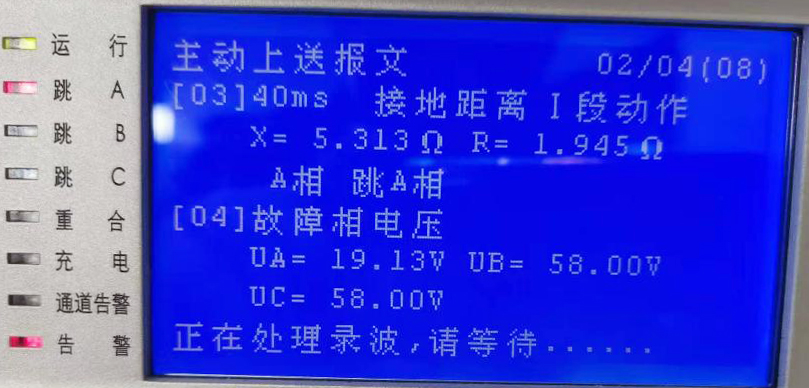

△ 距离I段动作报文
