试验设备： 两台HTA-3300 三相数字式智能大电流源、两台HTV-6000 三相数字式智能高电压源、一台YD-300E 智能电流电压源无线遥控主机
试验前准备： 试验现场应无工作人员进行线路测试工作，PT不能二次侧短路，CT不能二次侧开路，设备接入点应有接入电源。

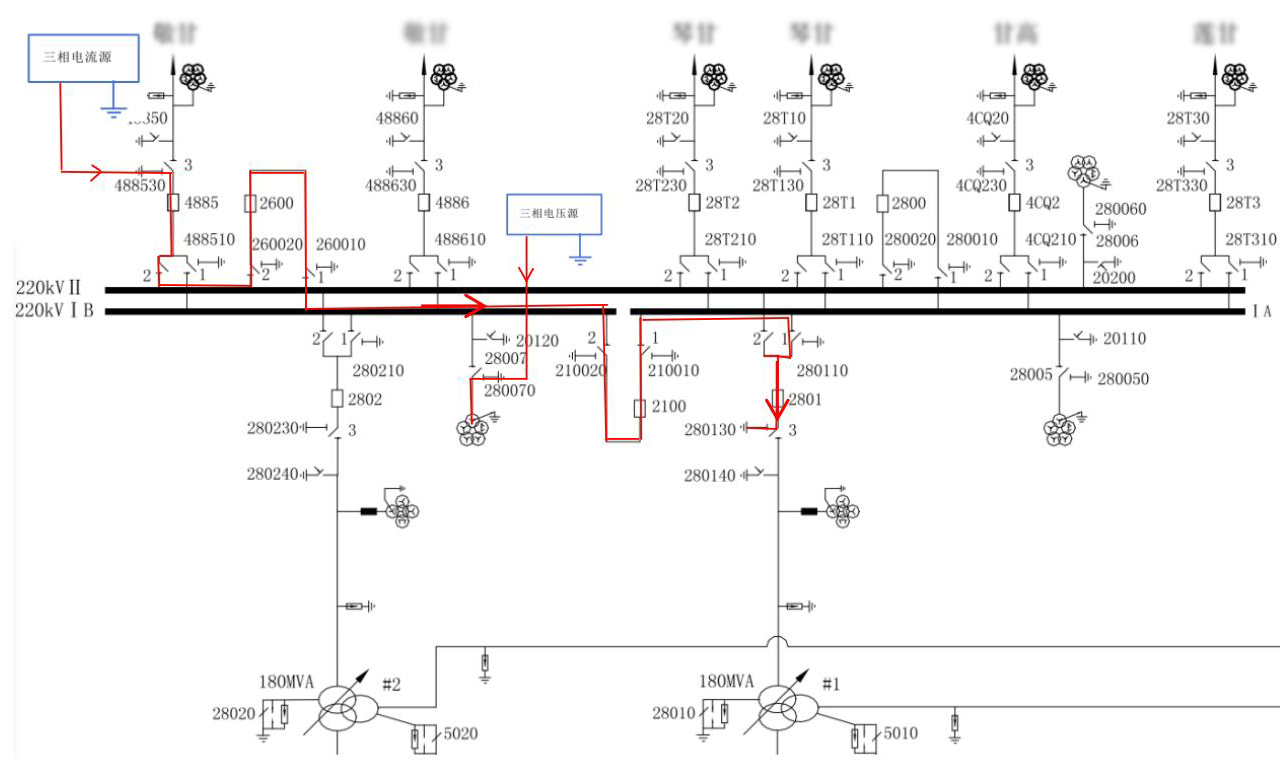

△ #1主变220kV侧试验接线示意图
HTV-6000 三相数字式智能高电压源试验接线：

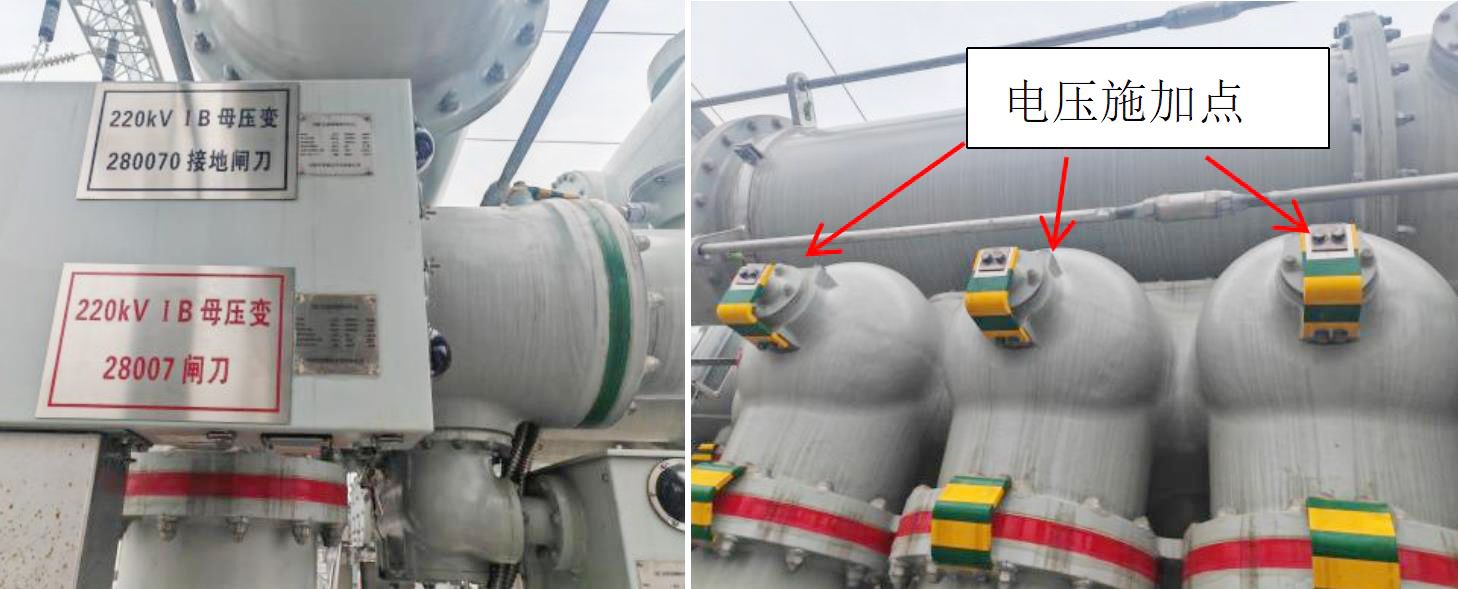

拆除220kVⅠ母B段压变间隔接地闸刀（280070闸刀）的接地连接点，将电压源输出端子分别与Ⅰ母B段压变电压施加点连接，按A、B、C接地依次接入到对应端子。 上图红线即为三相电压回路接线，开关、闸刀状态如图，断开刀闸28007。 （短接智能终端28007辅助接点，使保护装置能采到母线电压）。 280070在合闸位置，28007在分闸位置。

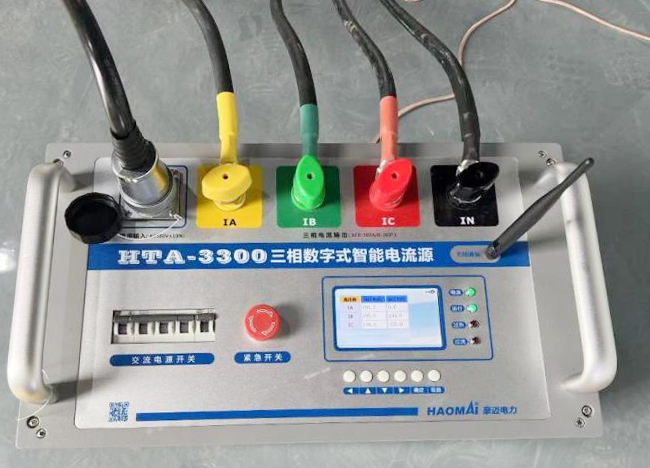

HTA-3300 三相数字式智能大电流源试验接线：
拆除220kV 4885线路间隔接地闸刀（488530闸刀）的接地连接点，试验前需要断开其它电流流经回路的接地连接点，保证只有220kV #1主变间隔接地闸刀（280130闸刀）的一个接地连接点，从拆除点位置（488530闸刀）引线处将试验线缆依次与三相电流源的A、B、C输出端子连接，电流源的N线与接地铜排连接。 （上图中红线即为三相电流回路流向，开关、闸刀状态如图）。 488530、4885、48852、26002、2600、26001、21002、2100、21001、28011、280130在合闸位置，与220kV母线连接的隔刀均断开，其余刀闸及地刀均在分闸位置。

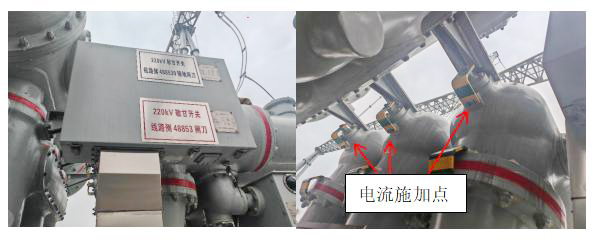

△ 220kV 4885线路间隔三相电流施加位置

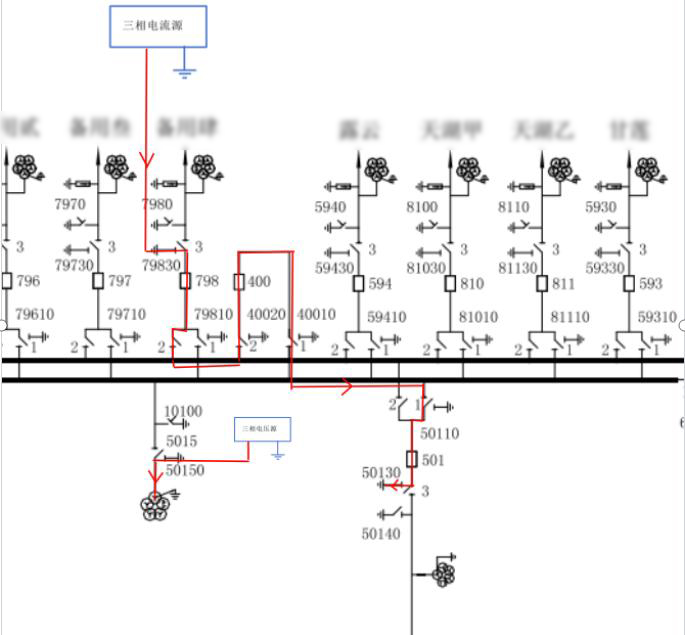

△ #1主变110kV侧试验接线示意图

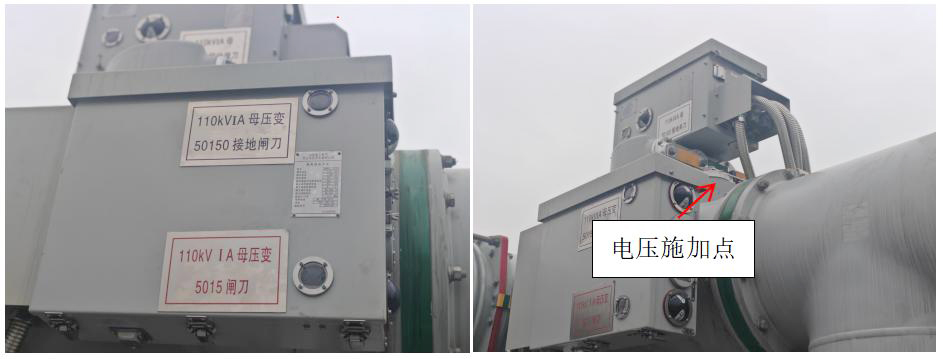

拆除110kVⅠ母A段压变间隔接地闸刀（50150闸刀）的接地连接点，将电压源输出端子分别与Ⅰ母A段压变电压施加点连接，按A、B、C接地依次接入到对应端子，上图红线即为三相电压回路接线，开关、闸刀状态如图，断开刀闸50150。 （短接智能终端5015辅助接点，使保护装置能采到母线电压）。 50150在合闸位置，5015在分闸位置。
798开关间隔距离电源检修箱位置较近取电方便，选取为通流点。 拆除110kV 798线路间隔接地闸刀（79830闸刀）的接地连接点，试验前需断开其它电流流经回路的接地连接点，保证只有#1主变110kV 间隔接地闸刀（50130闸刀）的一个接地连接点，从拆除点位置（79830闸刀）引线处将试验线缆依次与三相电流源的A、B、C输出端子连接，电流源的N线与接地铜排连接。 （上图红线即为三相电流回路流向，开关、闸刀状态如图）。 79830、798、7982、4002、400、4001、5011、501、50130在合闸位置，其他与110kV母线连接的隔刀均断开，其余刀闸及地刀均在分闸位置。

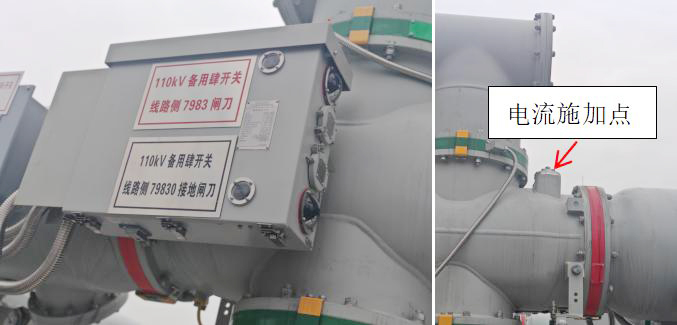

△ 110kV 798线路间隔三相电流源施加位置
220kV与110kV侧电流电压源的运行设置选择为遥控模式，用YD-300E 智能电流电压源无线遥控主机搜索对应设备，连接完成后设置输出幅值与角度，返回遥控主界面，点击开始，即可控制已连接装置进行输出，施加差流平衡量进行输出。

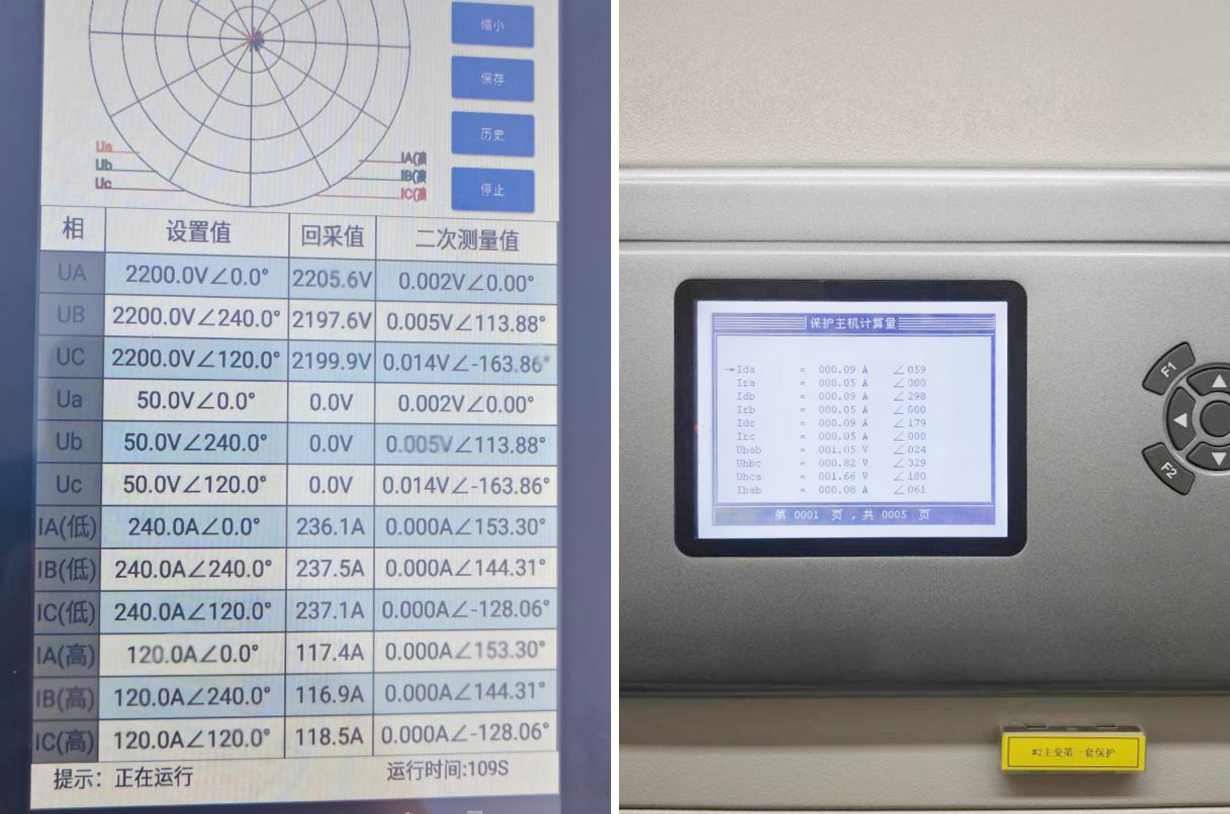

主变保护装置显示IA、IB、IC三相的差流均为0，制动电流为0.05A。
再施加差流叠加量进行输出，即差流为2倍的电流加量值。

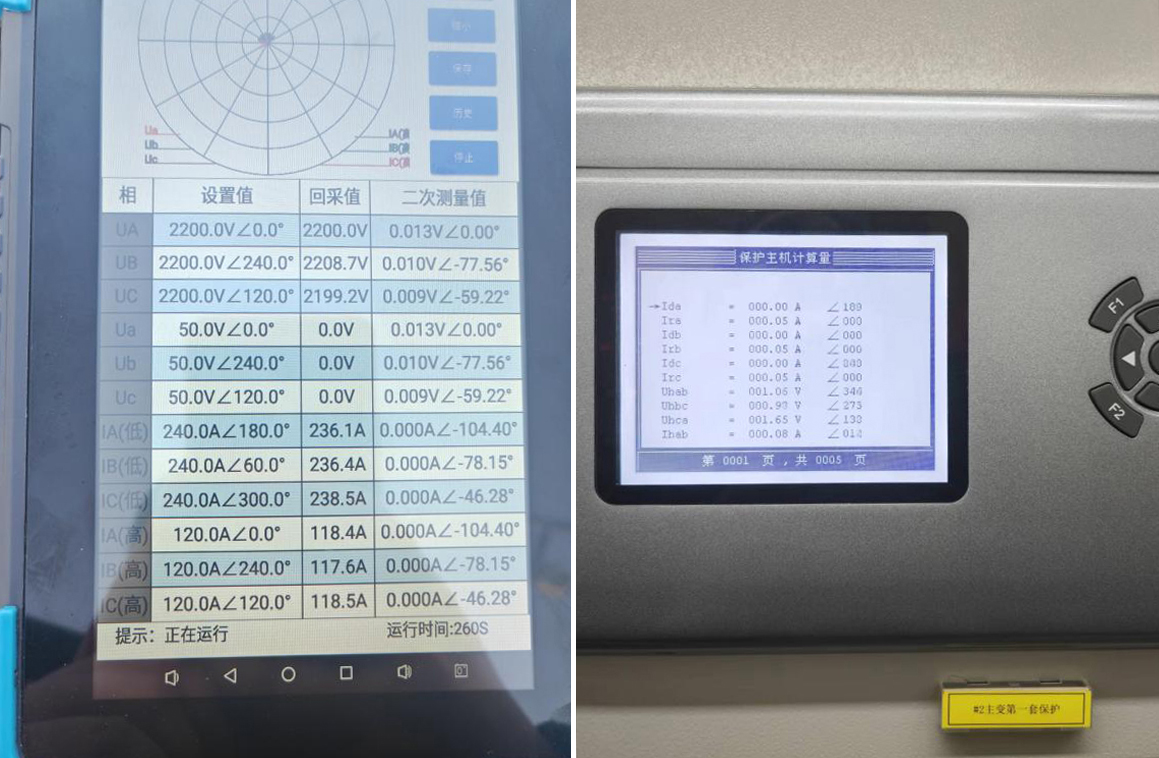

主变保护装置显示IA、IB、IC三相的差流均为0.09A，制动电流为0.05A。
220kV侧CT变比为2500： 1，当一次侧施加120A电流时，二次侧电流显示应为0.05A，因电流源接线时，两侧电流施加方向都流向变压器，所以在110kV侧电流施加240A，角度反180度时，两侧差流达到平衡为0A，制动电流为0.048A，与保护装置上显示结果一致。 在110kV侧电流施加240A，角度与220kV侧同向时，差流为两侧叠加值，即0.096A，制动电流为0.048A，与保护装置上显示结果一致，由此可得该变压器220kV与110kV侧向量正确。
