试验设备： HTB-8000 大型变压器一次通流加压新型试验装置 （HTB-8000B 并联电流源3台，HTB-8000C 串联电压源3台，单相调压器3台）、全套测试线
由于大型电力变压器等效短路阻抗过大，可采用电容补偿新方法，回路中串联电容以补偿部分感抗，降低试验回路阻抗，提升试验电流的同时不改变试验回路的感性效果，即补偿时只是欠补偿，然后再在试验电源两端并联补偿电容，此时基本达到全补偿，对试验电源来说，整个回路接近并联谐振状态。 此补偿通流方法在提高试验电流时，降低了系统电源要求。 下面介绍大型电力变压器通流试验方法。
1）通流试验装置接线： 将单相调压器、HTB-8000B、HTB-8000C串接为A相输出接线，B/C两相同理，3台单相自耦调压器工作电源为AC380V（空开不小于16A），三相分别使用A/B/C的火线，零线共用（保证输出120°相角差）。 HTB-8000B接入工作电源AC220V（10A），HTB-8000B与HTB-8000C通过电源与通讯共用航插线连接，各相之间无其他物理连接，系统输出接入变压器的通流侧。

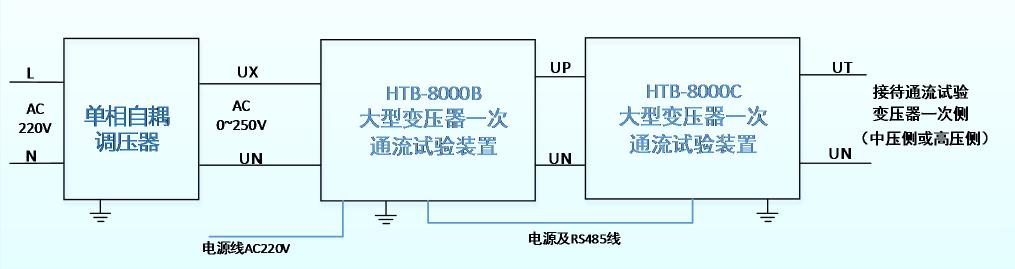

△ A相系统接线示意图（B/C相同理）
-
单相自耦调压器： 变压器通流试验大功率可调电源输入；
-
HTB-8000B： 具有独立控制电源(AC220V)，人机界面操作，并联电容器组投切控制，整体装置核心控制系统；
-
HTB-8000C： 串联电容器组投切控制，独立的过压过流保护系统，与B型装置组成整体装置的多重过压过流保护功能。

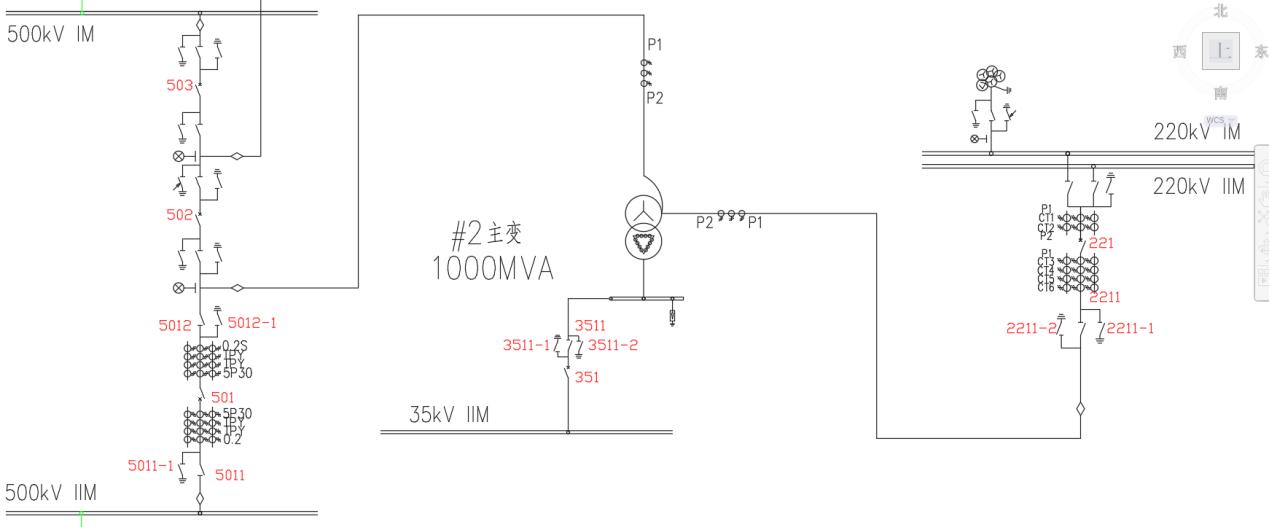

2）变压器侧接线： 下图为扩容2#主变相关一次联络接线图，试验时将三相通流试验装置的输出UT接入主变中压侧，断开221开关，合上2211隔刀，断开2211-1/2211-2地刀，电流从CT的P1侧流入，作为大电流流入点。 高压侧合上5012隔刀，合上501开关，合上5011-1地刀作为高压侧短路点。 模拟从中压侧往高压侧通流。
△ 现场试验装置接线图
3）现场安全措施： 各试验装置须可靠接地，施加电流至短路点所有区域须确保无人施工，施加电流间隔所有CT二次侧不允许开路，作业时相关间隔须安排人员值守。

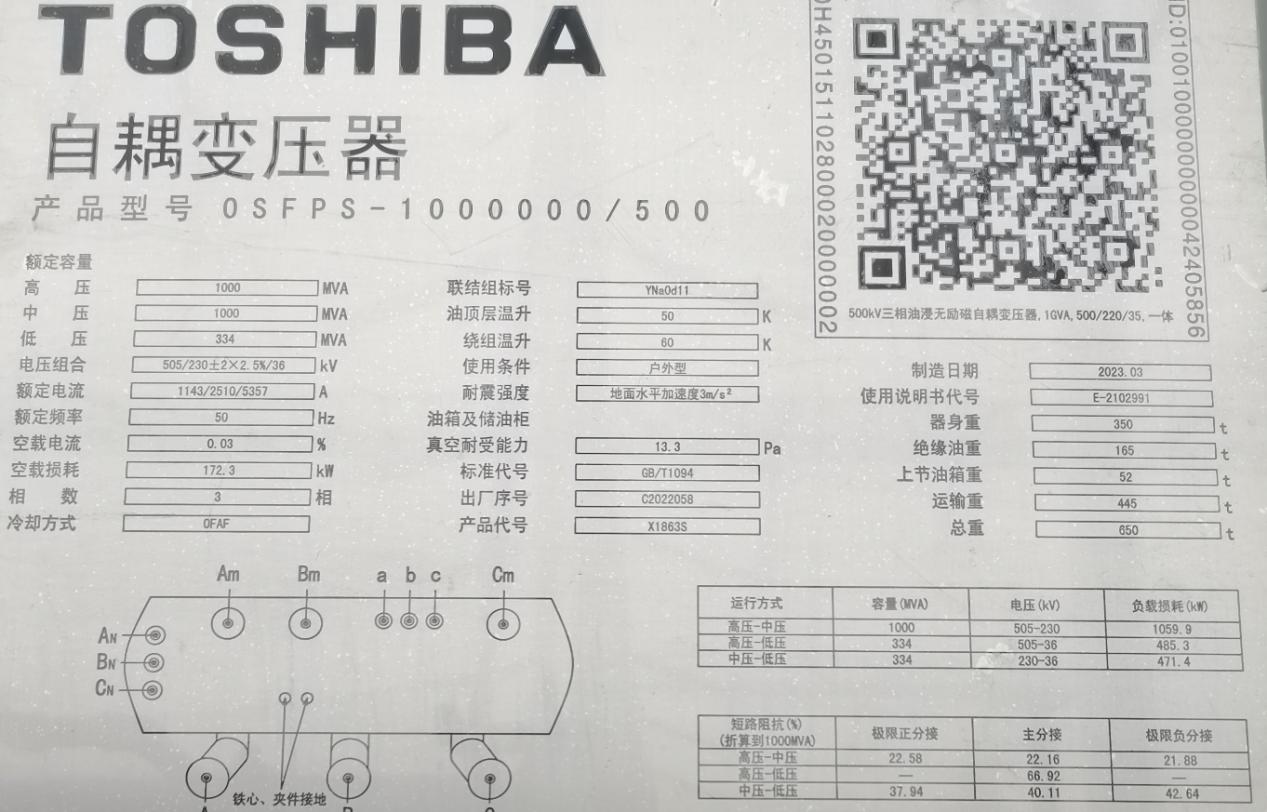

软件参数设置： HTB-8000B开机进入参数设置界面，根据变压器铭牌设置参数，查看高/中/低压额定电压等级分别为505kV、230kV、36kV，变压器容量为1000MVA，高对中短路阻抗为22.16%。
按铭牌设置短路阻抗倍数、额定容量与额定电压，计算出高压侧短路阻抗值为Z=230*230/1000*22.16%=11.72Ω，当输出到上限100A电流时所需要的电压约为1172V。

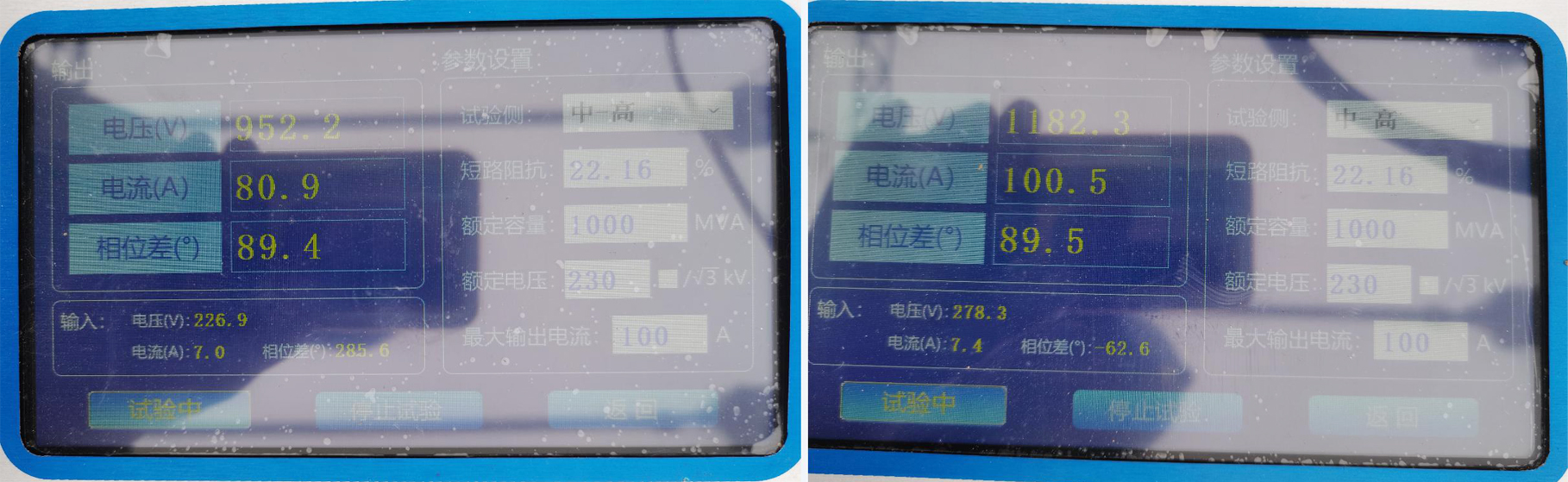

参数设置完毕后即可开始试验，根据提示操作进行设备自检，提示升压即可手动调节调压器，直到输出达到所需电流值。 输出值部分电压为施加到变压器上的电压值，电流为回路中电流值，相位差为电压与电流相位角度差，此时相位差角度越大（φ）表示需要的电容器补偿无功功率越大（cosφ），而消耗的有功就越小（sinφ），输入值为消耗的有功电压电流值。
1）理论计算值： 此变压器高压侧和中压侧变比均为4000/1，中压侧施加电流为100A，高压侧电流计算为I=100*230/505=45.54A，则高压侧二次电流Ih=45.54/4000=0.011A，中压侧二次电流Im=100/4000=0.025A。 由于短路点在区外，变压器差流理论值应为0。
2）通过YD-300 无线遥测伏安相位仪可测量二次侧电流值与计算电流值一致。

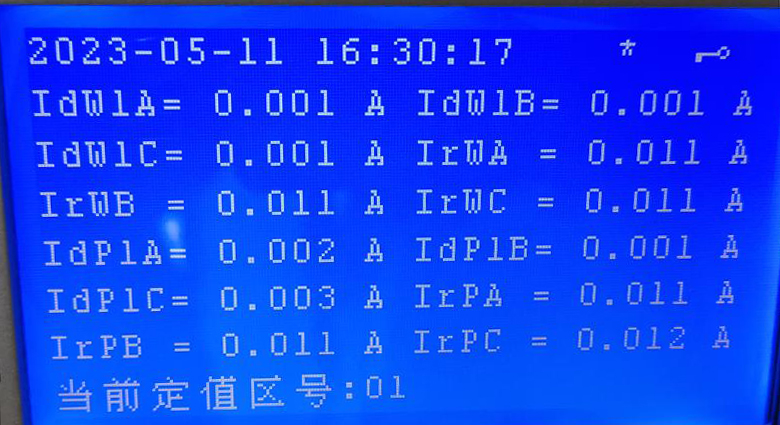

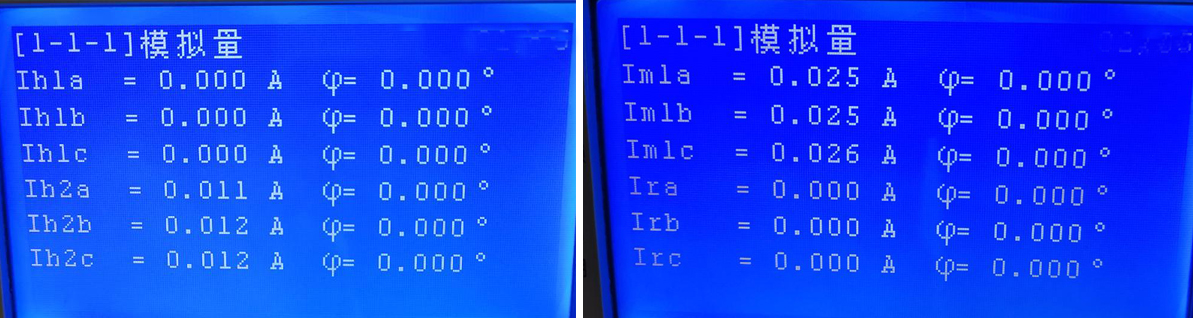

△ 变压器保护A套采样值

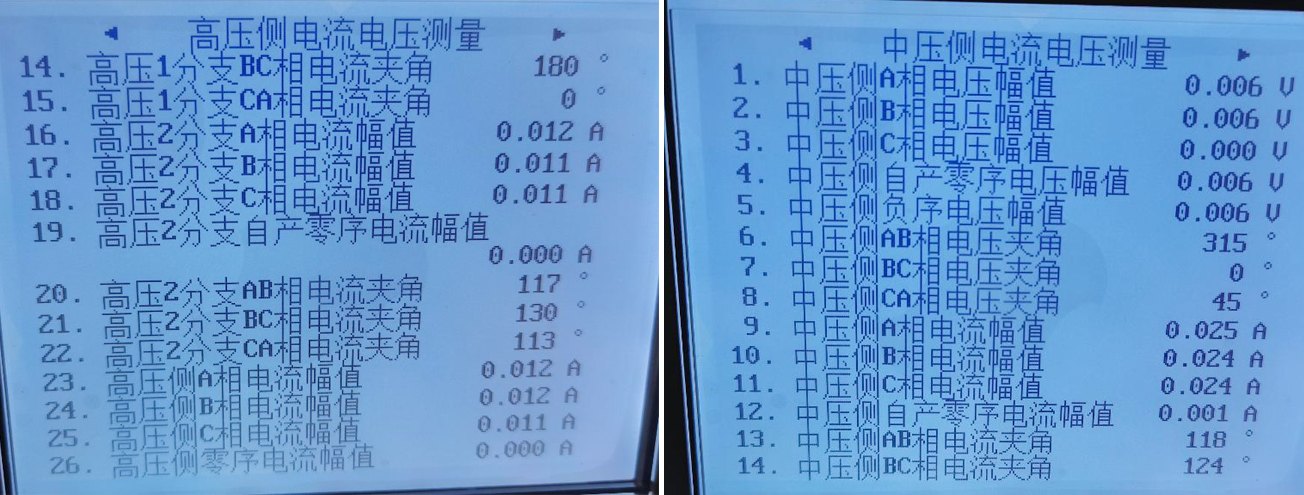

△ 变压器保护B套采样值

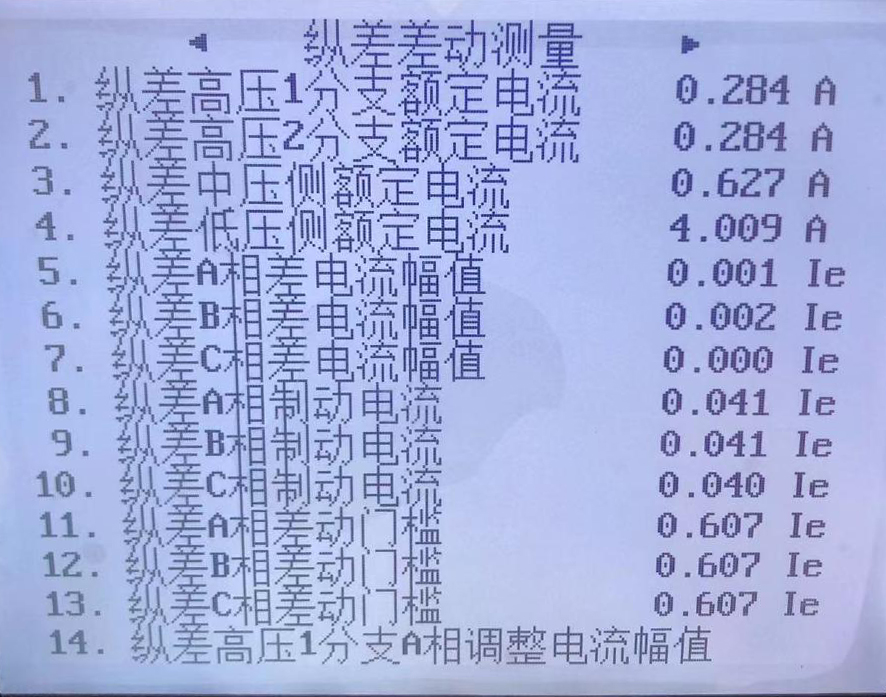

△ 变压器保护A套差流值
△ 变压器保护B套差流值
5）对以上数据进行分析，与理论计算值进行比较，充分验证了此试验方法的可靠性与准确性，满足大型变压器一次通流试验要求。
HTB-8000 大型变压器一次通流加压新型试验装置输入功率最大为2kW，输出电压1300V、电流100A，最大130kVA，设计可满足全站通过变压器进行通流带所有间隔进行试验，所施加通流间隔仅与短路点有关，解决了传统电流源无法从变压器一次通流的难题，可完成套管CT极性校验、变压器差动与母线差动试验，在送电前进行无负荷通流试验完成二次电流回路检验，大大提高了一次性送电成功率。
