技术干货丨智能变电站虚回路自动校核新方法

发布时间：2024/05/09武汉市豪迈电力自动化技术有限责任公司

智能变电站设备间通过数字信号通信，由SCD文件描述设备间的逻辑回路(也称虚回路)，其正确性直接关系到继电保护装置能否正确动作。目前智能站配置文件的制作、管理逐渐趋于成熟，但因其依赖人工制作，且虚回路不同于常规站硬接线回路，不可见的虚回路极大地增加了故障与缺陷处理难度，部分通信参数配置、通讯关系（虚回路）配置错误等安全隐患无法得到有效检查与控制。为保证新建、改建、扩建的智能站虚回路错连、多连、少连等隐患及时排查，需在智能站调试、验收、运维等过程中进一步加强虚回路校核工作。

目前，智能站虚回路核查一般采用集成配置工具，或以单个设备为中心的可视化工具进行人工核查，此类方法不能以继电保护专业视角展示二次系统全景，操作复杂，对使用人员的技术水平要求很高。通常220kV智能站的虚回路约2000-3000条，校核工作量大，效率低，容易出现漏查情况。

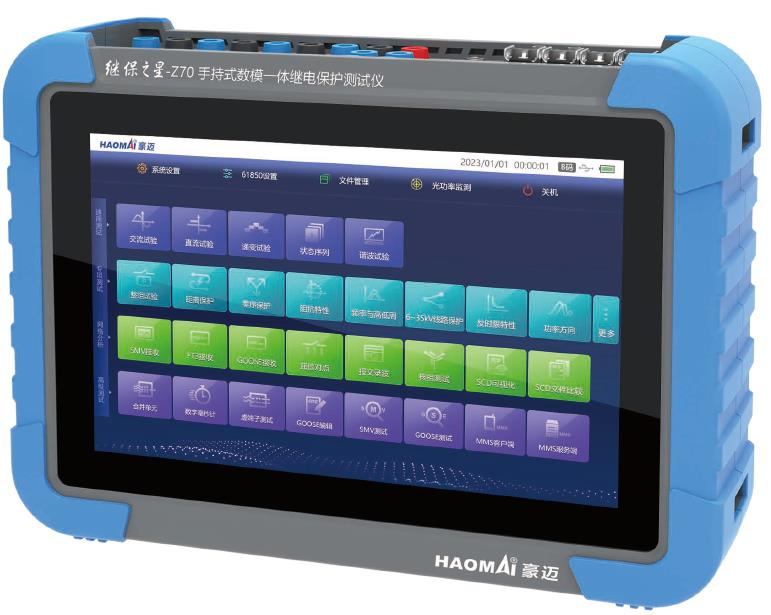

△ 继保之星-Z70 手持式数模一体继电保护测试仪

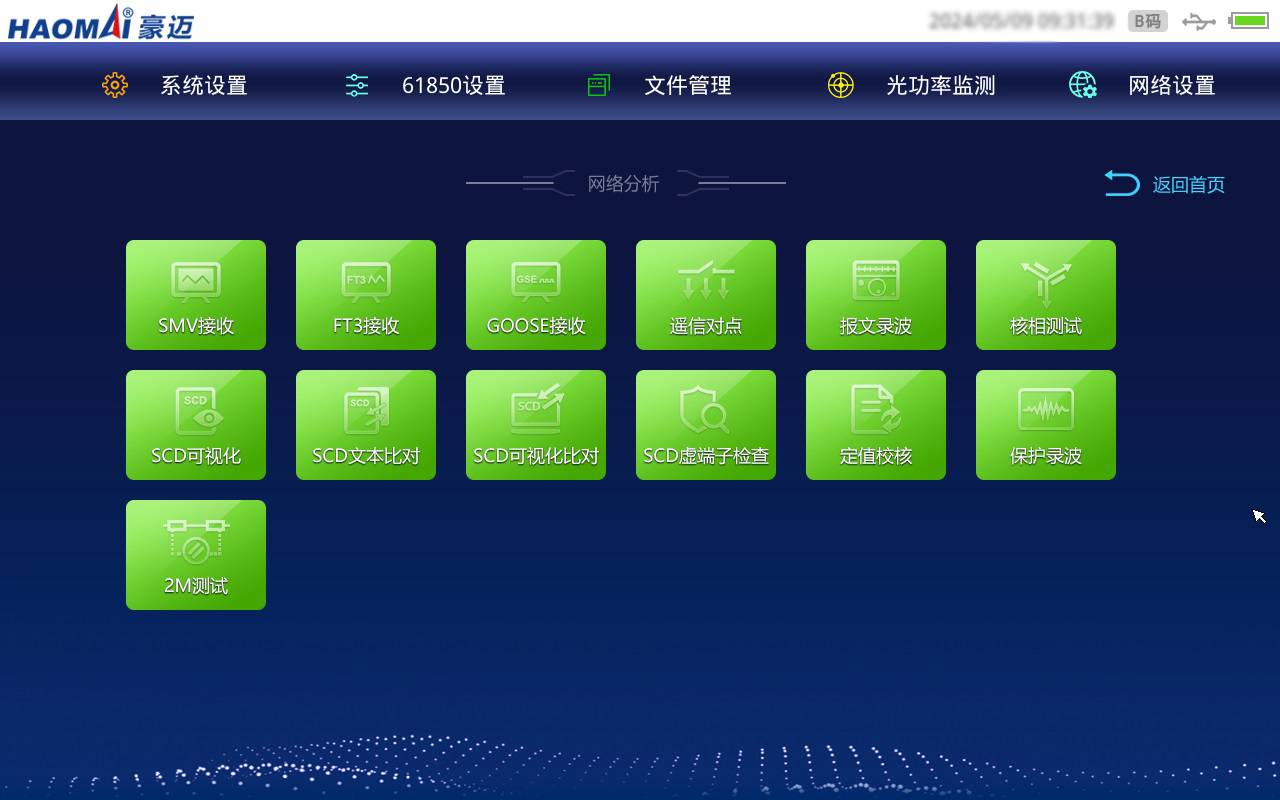

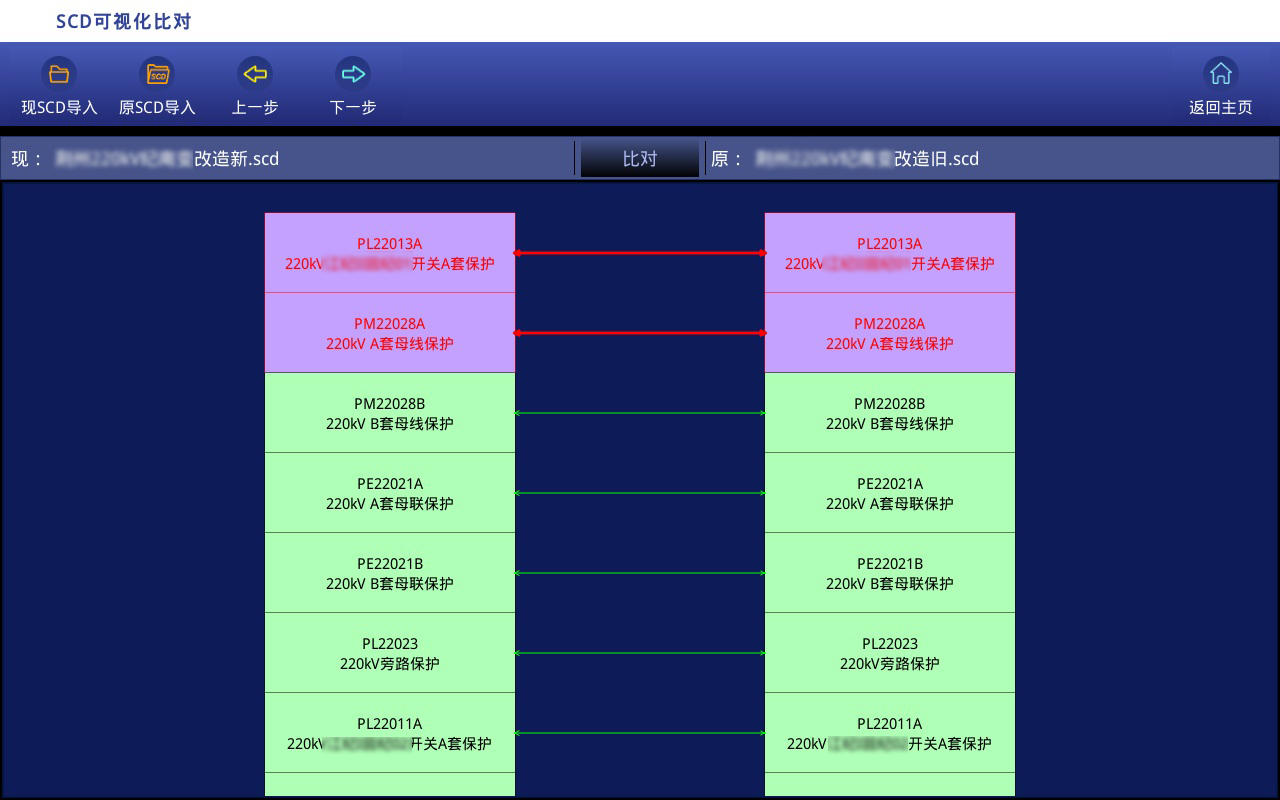

继保之星-Z70 手持式数模一体继电保护测试仪在保留继电保护全部测试功能的基础上，面向继保专业人员，以间隔保护功能配置为视角，新增SCD文件可视化比对校验工具。

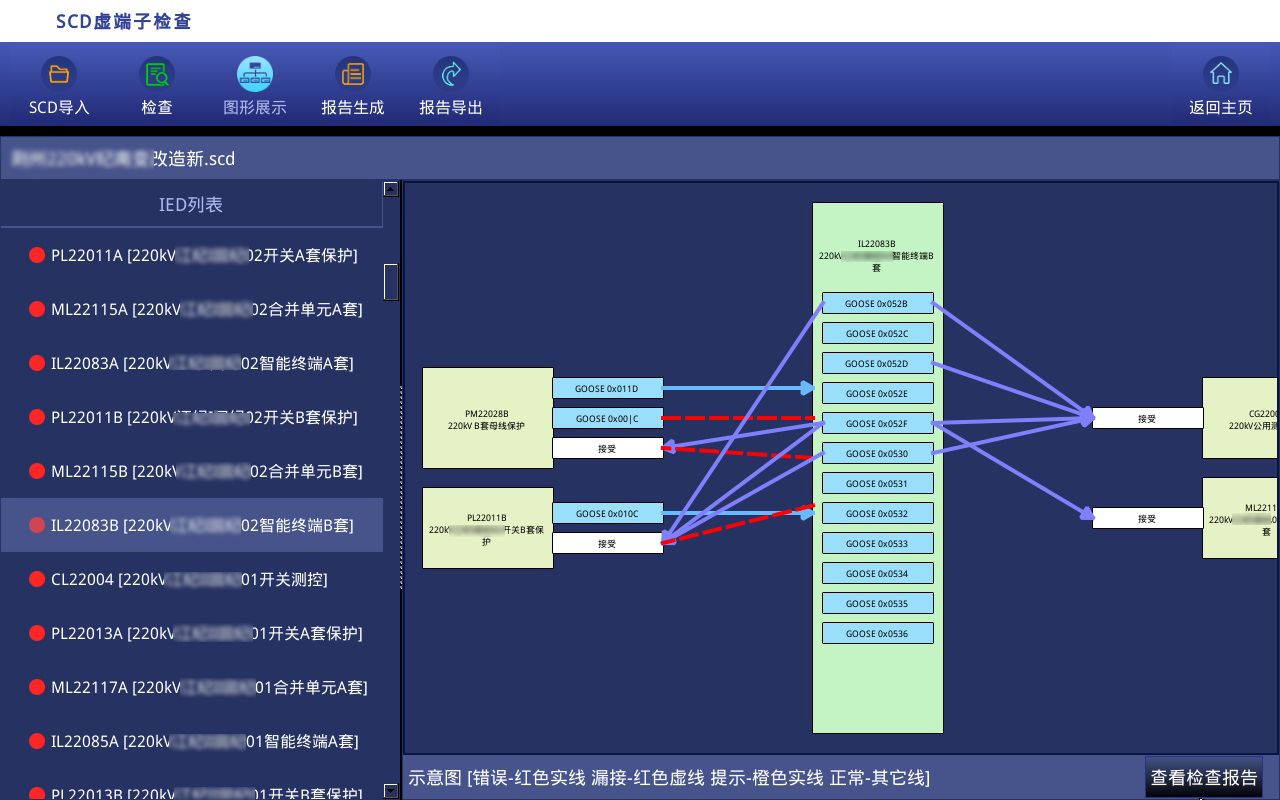

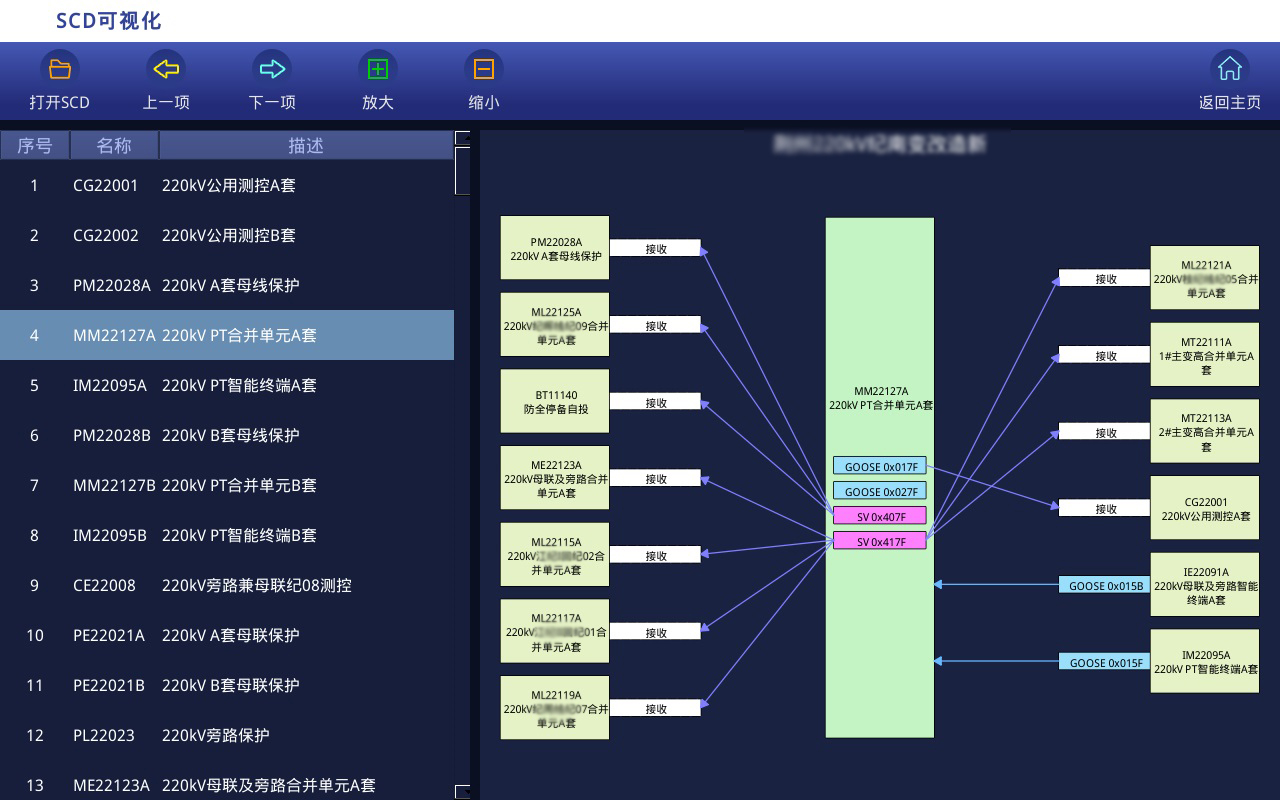

△ SCD可视化

兼容典型设计与非典型设计、非九统一、九统一、最新装置标准以及站内同时存在非六统一、六统一、九统一、最新装置标准的智能站虚回路校核；
性能稳定可靠，不受电压等级、接线形式、不同设计标准、不同装置标准等因素影响，操作简便，容易上手；

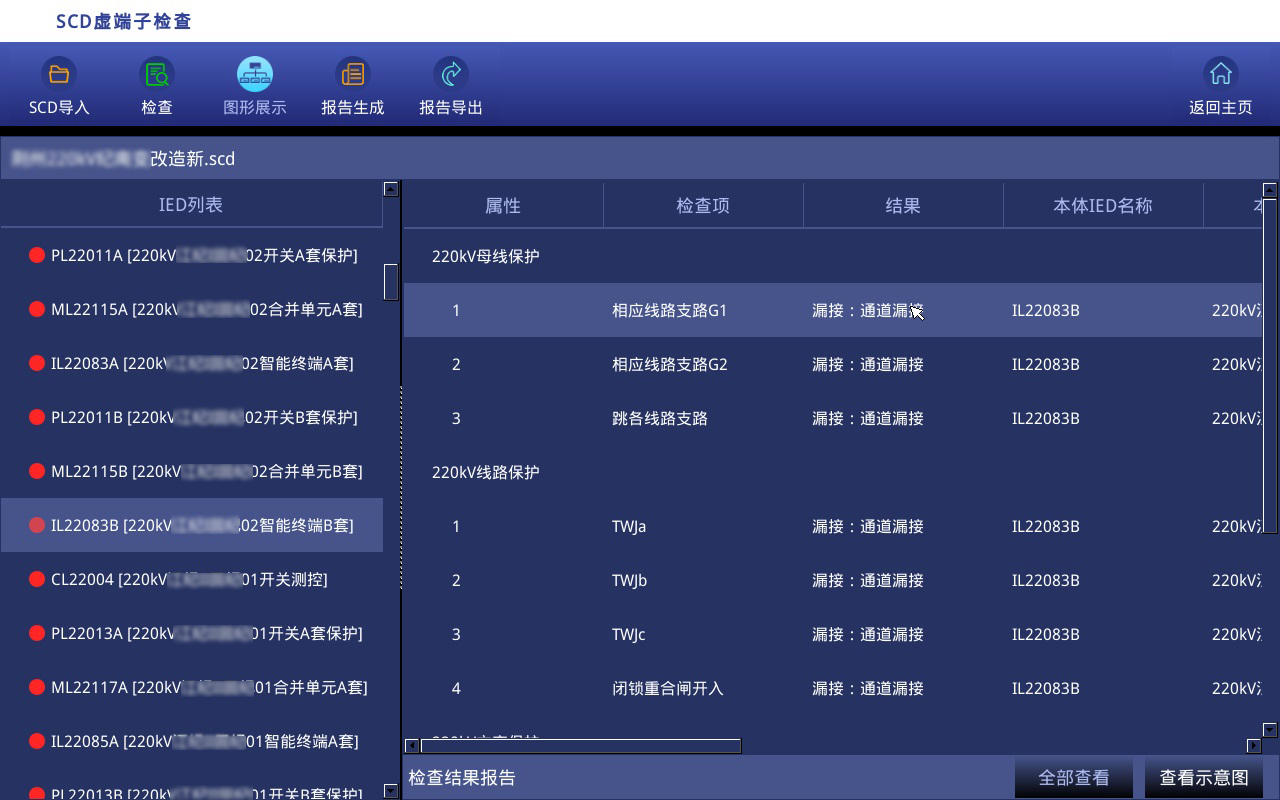

以间隔保护功能配置为视角，按保护配置与保护回路进行校核及结果展示。

继保之星-Z70 内置经验模型，符合变电站设计模式，可进行学习训练。校核时，识别SCD模型转换获得的保护配置特征，通过基于图论关联搜索的软件算法，对SCD文件进行智能解析，结合虚端子自查原则模糊匹配，快速实现全站配置SCD文件虚端子的合法性检查，可视化展示模型文件中各IED之间网络连接，自动生成IED之间虚拟二次回路的逻辑连接图。
