案例实操丨光伏升压站投运前向量极性检查

发布时间：2024/04/24武汉市豪迈电力自动化技术有限责任公司

光伏升压站向量极性检查主要是对电压电流相位关系进行检测，验证电压和电流的相位关系是否符合预期，确保电力设备的正确接入和运行，在并网操作时不会对电网造成不利影响。下面是某 110kV光伏升压站部分一次接线图，需在送电前对401和402间隔进行向量校核，确保正确后再接入110kV线路进行并网。

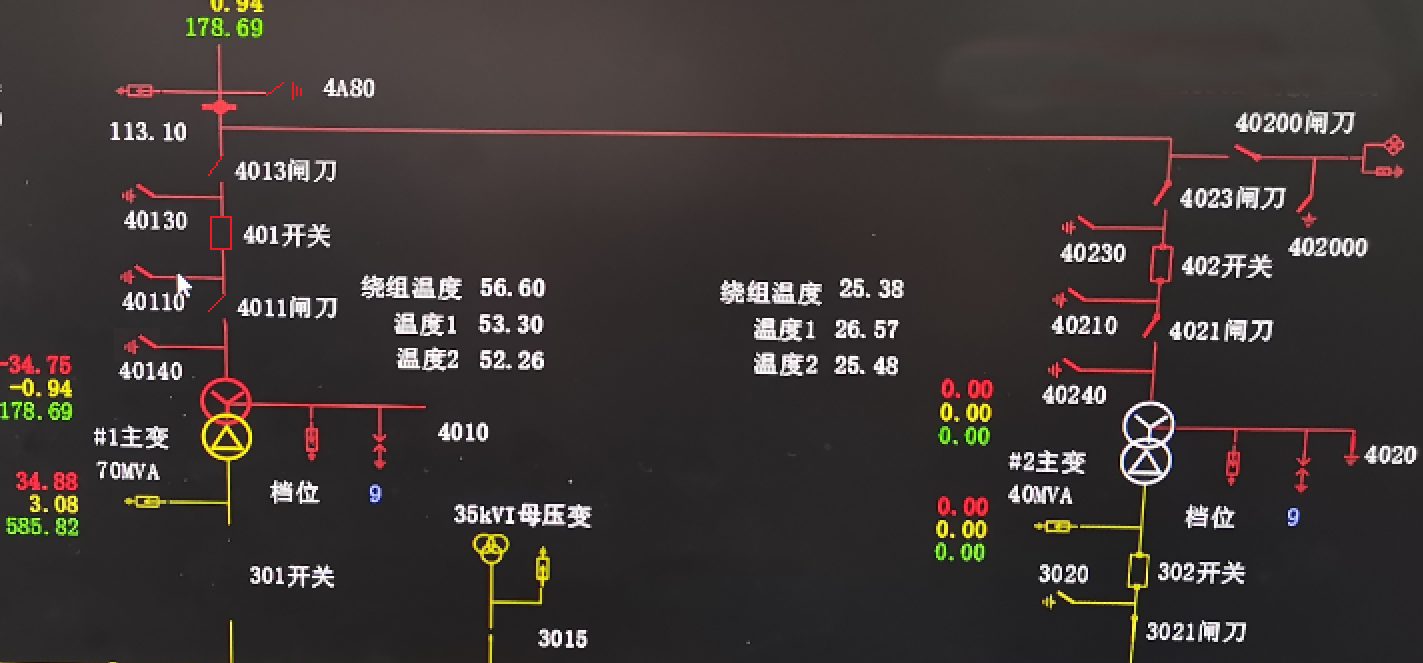

△ 部分一次接线图

试验方式

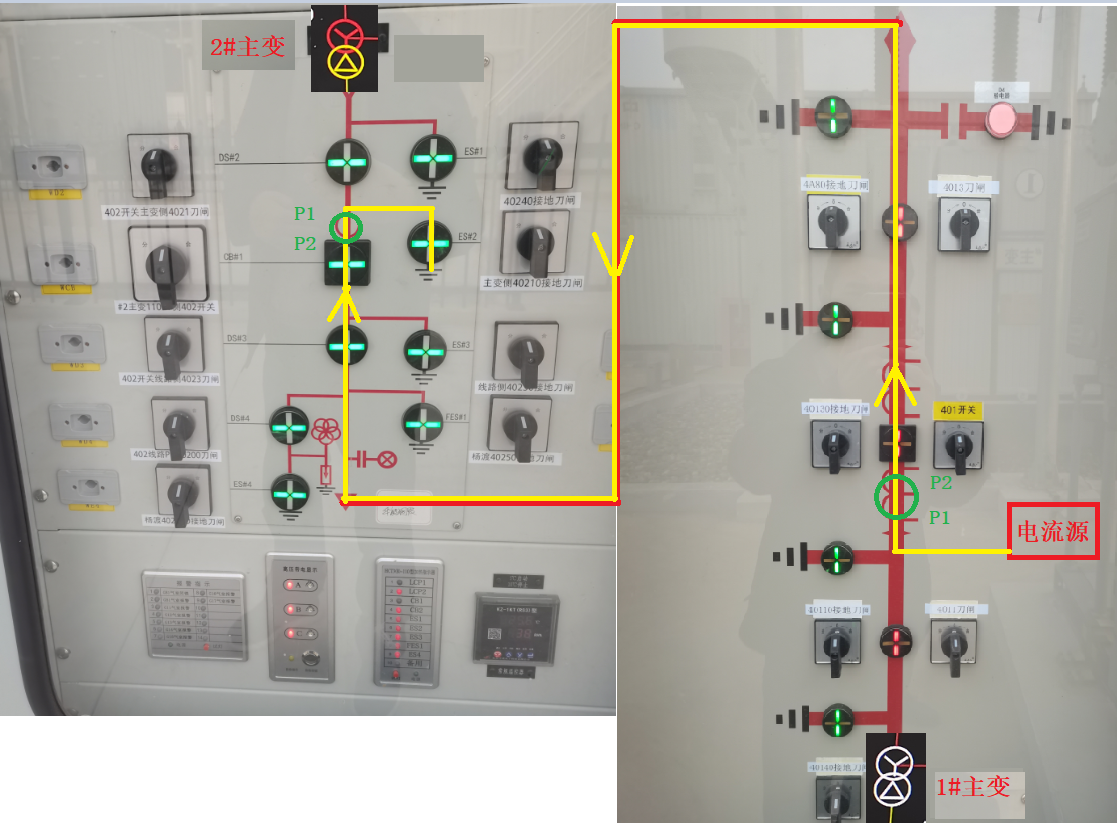

△ 两个主变间隔和通流方向

试验时1#主变侧需断开4011隔刀、40130地刀，合上40140地刀、401开关、4013隔刀，拆开40110地刀。 2#主变侧需断开4021隔刀、40230地刀，合上40240地刀、402开关、4023隔刀、40210地刀。 HTA-3300 三相数字式智能大电流源从1#主变侧40110接地刀闸处流入，过401间隔CT，再流入402间隔CT，最终由2#主变侧40210接地刀闸处流入大地形成电流回路。 HTV-6000 三相数字式智能高电压源二次电压接入401间隔PT端子箱，引入到401线路保护装置处，通过电缆并接到402线路保护装置，使用YD-300E 智能电流电压源无线遥控主机实现电流电压同步输出。

为了查看电流回路的绝对相角，需要施加二次电压，通过HTV-6000 直接输出额定电压至保护装置，以A相母线电压为基准，可在各间隔保护装置上查看CT二次幅值角度，根据CT极性端定义由此判断向量极性是否正确。

试验接线

由于本站110kV部分为GIS设备，注流点选取需考虑空间足够，保证试验过程中一次设备与人员之间有足够的安全距离，附近可提供满足试验设备供电的三相电源，经勘查后确定在401间隔进行通流。

电流源接线

接线方式：在401间隔拆开40110地刀，将三相电流源的A/B/C三相测试线接入到对应的A/B/C端子上，作为电流注入点，经试验回路后从402间隔40210地刀电流流入大地。

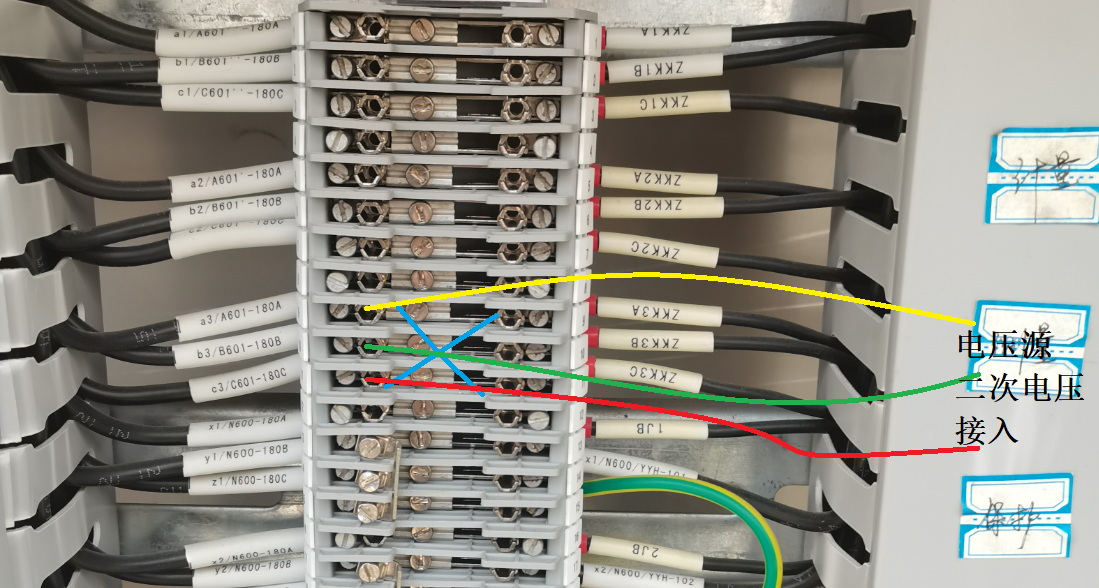

电压源接线

接线方式：断开401间隔PT端子箱内保护绕组的划片（防止电压发送到PT一次侧），将电压源三相二次电压接入到保护电压绕组端子。电压PT端子箱二次至保护#1并联到保护#2作为基准电压，接入YD-300E。

试验过程

升压站40 1间隔CT保护绕组变比为1000/5，402间隔CT保护绕组变比为800/5，两间隔CT绕组不一致，保护装置内会进行变比系数补偿计算差流值。完成以上接线后，检查电源是否正常，电流源和电压源通电，先单机分别输出合适的不平衡一次电流和二次电压值，在保护装置查看采样值，检查相序是否正确。

试验结果

待电流升起来后，在保护屏柜查看各间隔侧电流。

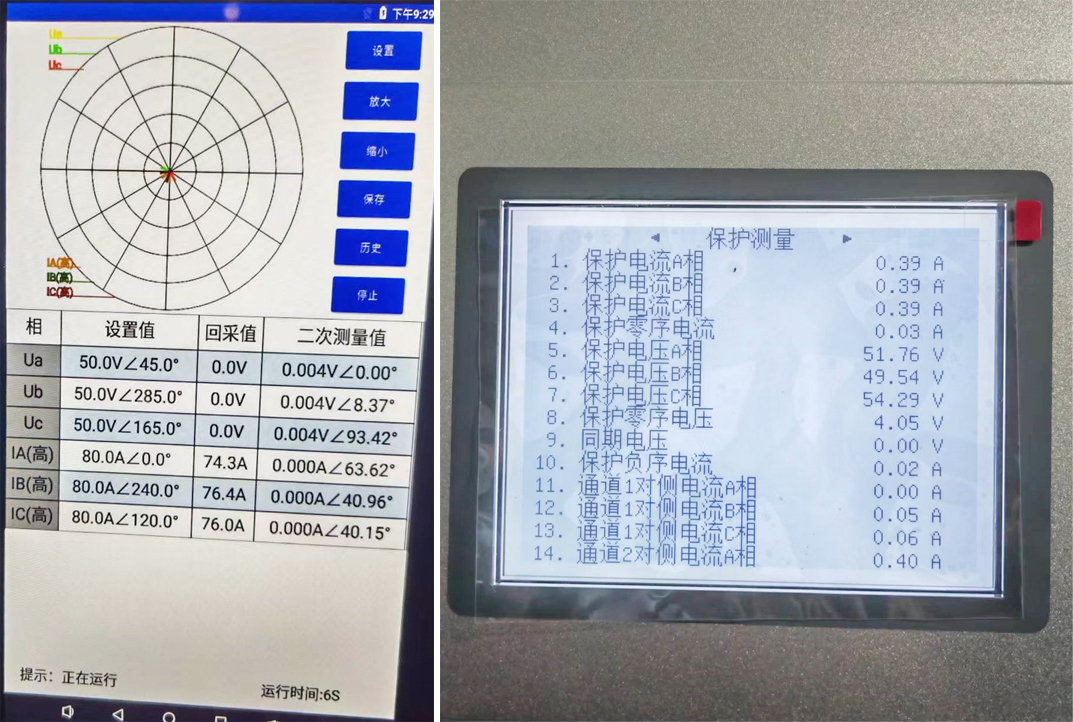

△ 装置输出值与保护采样值

多次试验数据：

1）设置电流输出80A，电压50V，超前电流角度0°输出。

#1保护采样

设置输出	A	B	C
电流采样	0.39A	0.37A	0.40A
电压采样	51.81V	49.57V	54.35V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic	0°	3°	5°

#2保护采样

设置输出	A	B	C
电流采样	0.49A	0.48A	0.48A
电压采样	51.78V	49.56V	54.25V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic	181°	182°	185°

2）设置电流输出160A，电压50V，超前电流角度45°输出。

#1保护采样

设置输出	A	B	C
电流采样	0.80A	0.79A	0.79A
电压采样	51.81V	49.57V	54.35V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic	42°	46°	48°

#2保护采样

设置输出	A	B	C
电流采样	1.05A	0.99A	1.00A
电压采样	51.76V	49.57V	54.21V
Ang(Ua-Ia)、Ub-Ib、Uc-Ic	226°	225°	230°

以上数据与YD-300E 在CT端子箱处测得数据一致，由于一次电流是由#1间隔P1流入P2，Ang（U-I）理论值应为0°，一次电流是由#2间隔P2流入P1，Ang（U-I）理论值应为180°，实际测得数据与理论值一致，由此可得两间隔CT向量极性正确，可以接入110kV线路进行并网。
