把关配网小电流接地故障检测提高供电可靠性

发布时间：2024/01/18武汉市豪迈电力自动化技术有限责任公司

当电力系统发生单相接地时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多。在小电流接地系统中，单相接地故障是配电系统最常见的故障，不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

目前单相接地故障检测主要是依靠小电流单相接地故障检测装置实现智能环网柜直接对单相接地故障检测，集合DTU终端远程控制功能实现故障上报和自动分合闸隔离。配电网供电线路大部分是采用中性点不接地与消弧线圈接地（称为小电流接地）方式。小电流接地故障选线方法受线路运行方式、中性点补偿方式、配电网网架结构及设备环境等因素影响，单相接地故障会出现误判、漏判，或者故障特征不明显，为接地故障判定和识别带来很大难度。

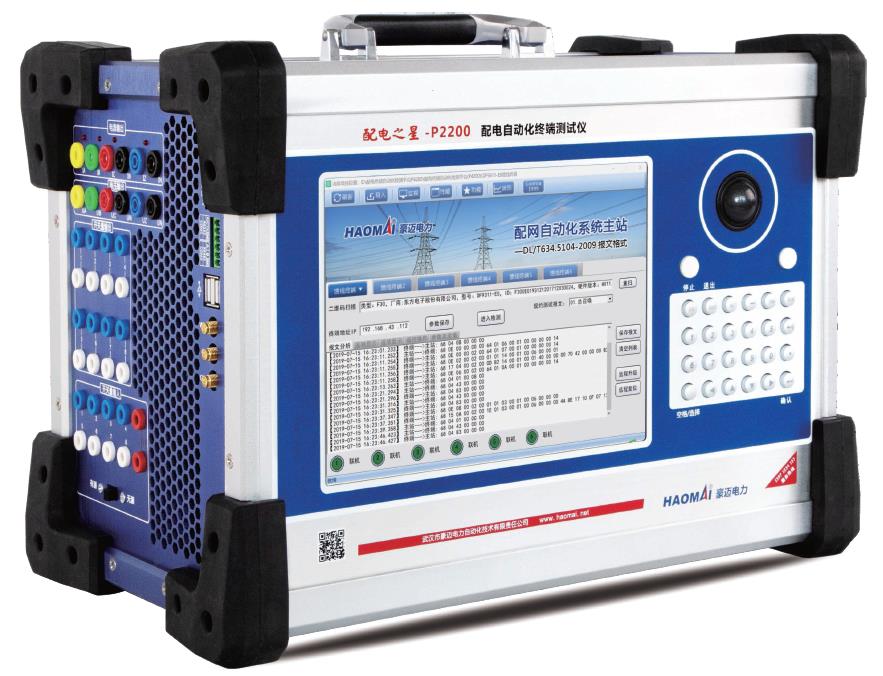

△ 配电之星-P2200 配电自动化终端测试仪

国网公司12千伏一二次融合柱上断路器及配电自动化终端(FTU)标准化设计方案中对配网自动化终端关于小电流接地功能提出了相关要求。针对小电流接地保护校验，武汉豪迈研发生产的配电之星-P2200 配电自动化终端测试仪，检测配电自动化终端的录波功能和小电流接地研判的正确率，并建立相关的小电流接地波形库，可以模拟导线断线落地或搭在横担上、导线因风力过大，与建筑物距离过近、配电变压器台上的10 kV避雷器或10 kV熔断器绝缘击穿、线路落雷、树木短接、鸟害、飘浮物等多种情况下的故障波形，输出至配电自动化终端，检验终端动作正确率，为后期设备投运后在小电流接地研判上提供可靠的保护，减少因恶劣天气造成的故障巡检。

电科院在配电自动化终端设备出库的全检试验中要求针对小电流接地动作正确率进行验证，相关配电自动化终端满足小电流接地典型波形库中区外故障，对区内故障进行正确研判，为现场小电流接地提供了有效验证。

武汉豪迈小电流接地故障波形反演设备，为用户在小电流接地设备的选型、验证工作中提供了有力支撑。测试结果从装置本身和区域电网实际入手，一方面深入分析装置自身存在的缺陷，例如多点同相接地装置判断逻辑缺陷、特殊变压器励磁涌流判断误动作缺陷等，主动帮助厂家进行技术升级和性能完善。另一方面加强输配电设备本体缺陷的排查和整治，做到排查一例、处理一例，同时对变电站二次接线情况进行全面核实，整改不正确接线，避免因设备本体缺陷和二次接线错误而发生误动或不动，确保装置的精准跳闸。
