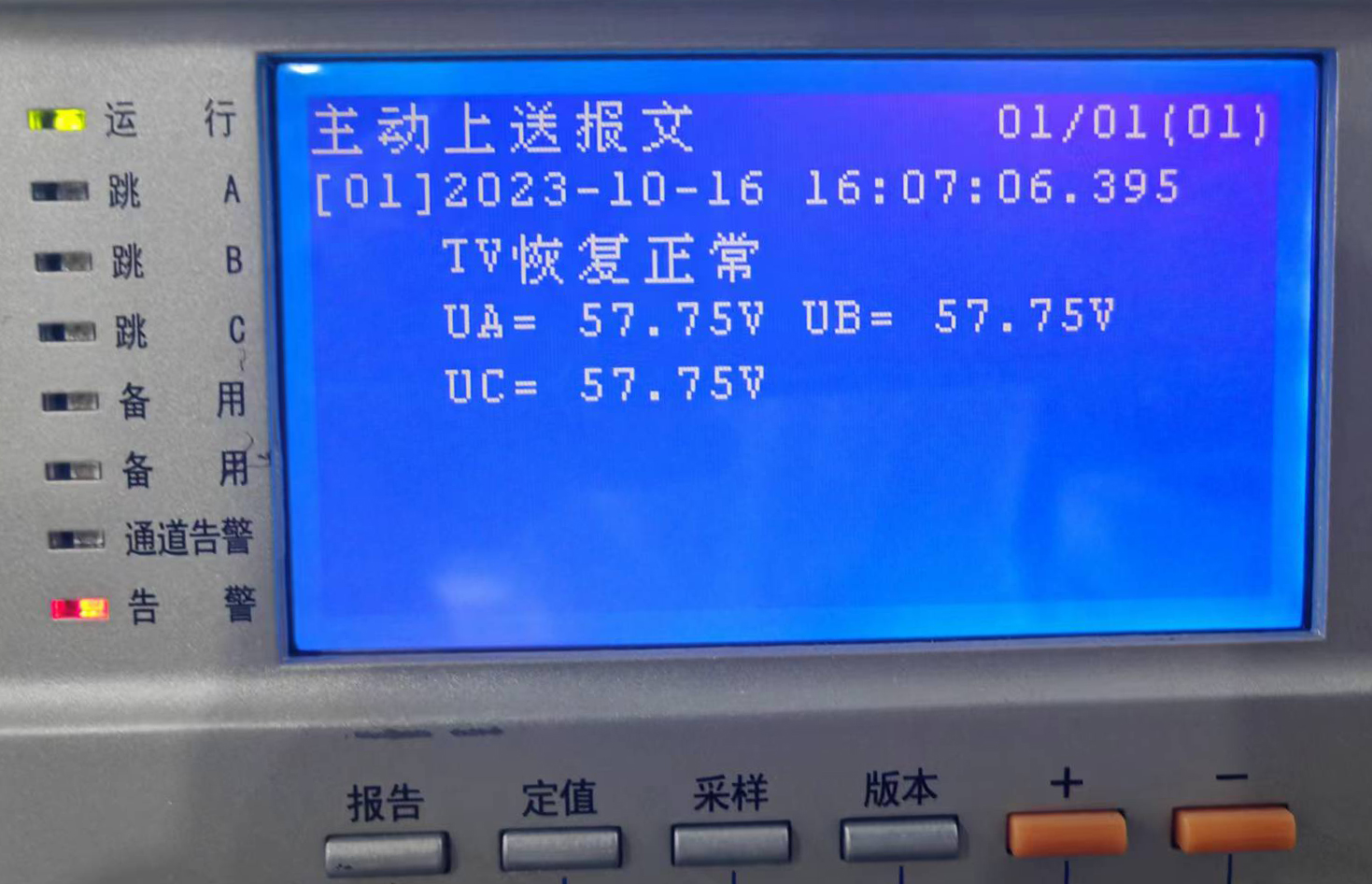

将继保之星-1600 电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“UA”、“UB”、“UC”、“UN”端子连接。 继保之星-1600 的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连。 保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回继保之星-1600 的电流输出端“IN”。 继保之星-1600 的开入接点“A”与保护装置的分相跳闸出口接点“跳A”连接，继保之星-1600 的“+KM”与保护装置的公共端连接，此处该线路对应的开关位置在“合位”，不考虑开出接线。
