互感器检测项目及试验方法

发布时间：2023/10/12武汉市豪迈电力自动化技术有限责任公司

互感器主要分为电压互感器和电流互感器，被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。电压互感器是将高压回路或低压回路的高电压转变为低电压，供给仪表和继电保护装置实现测量、计量、保护等作用。电流互感器是将一次侧的大电流按比例转换为二次侧可供继电保护、二次仪表测量所需要的安全级别标准小电流。

互感器主要检测项目：

测量绕组的绝缘电阻；

测量 35kV 及以上电压等级互感器的介质损耗角正切值tanδ；

局部放电试验；

交流耐压试验；

绝缘介质性能试验；

测量绕组的直流电阻；

检查接线组别和极性；

误差测量；

测量电流互感器的励磁特性曲线；

测量电磁式电压互感器的励磁特性；

电容式电压互感器的检测；

密封性能检查。

伏安特性、变比、角差、10%误差测试、一次和二次绕组直流电阻、工频耐压等试验项目被列为GB50150-2016需测试项目。

CT伏安特性试验注意事项：

1）通常采用比较法进行比对：即同一型号的电流互感器，试验时得到的伏安特性曲线基本相同即可。

2）电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

3）测得的伏安特性曲线与以往运行或出厂的伏安特性曲线比较，电压不应有显著降低。若出现显著降低，应检查二次绕组是否存在匝间短路。

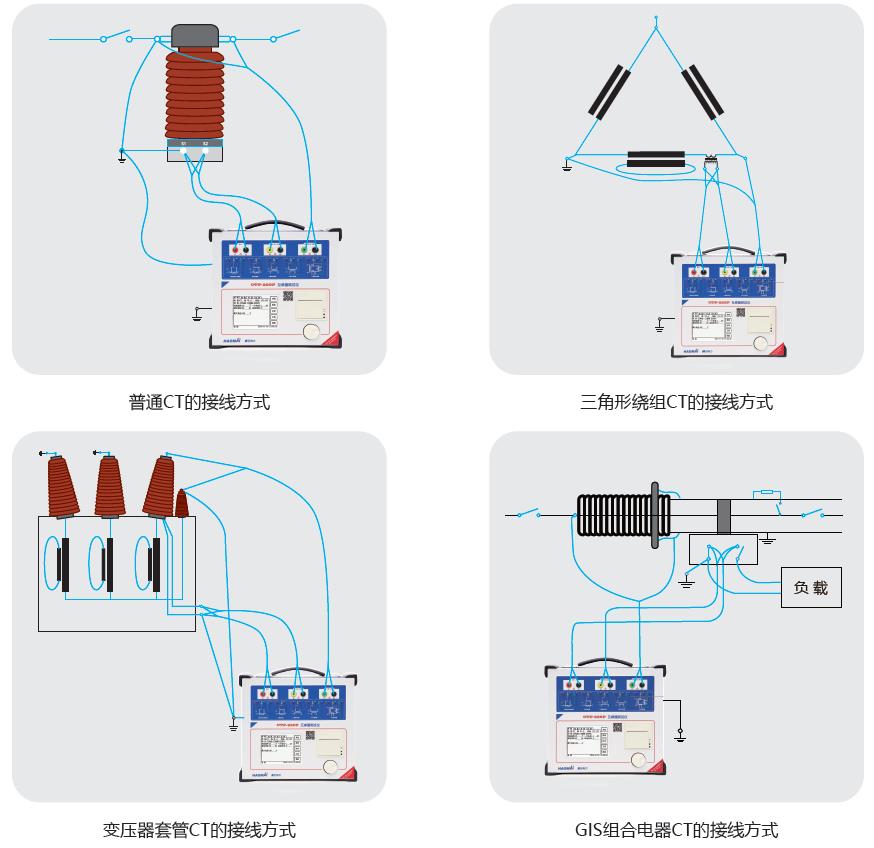

互感器试验方法：

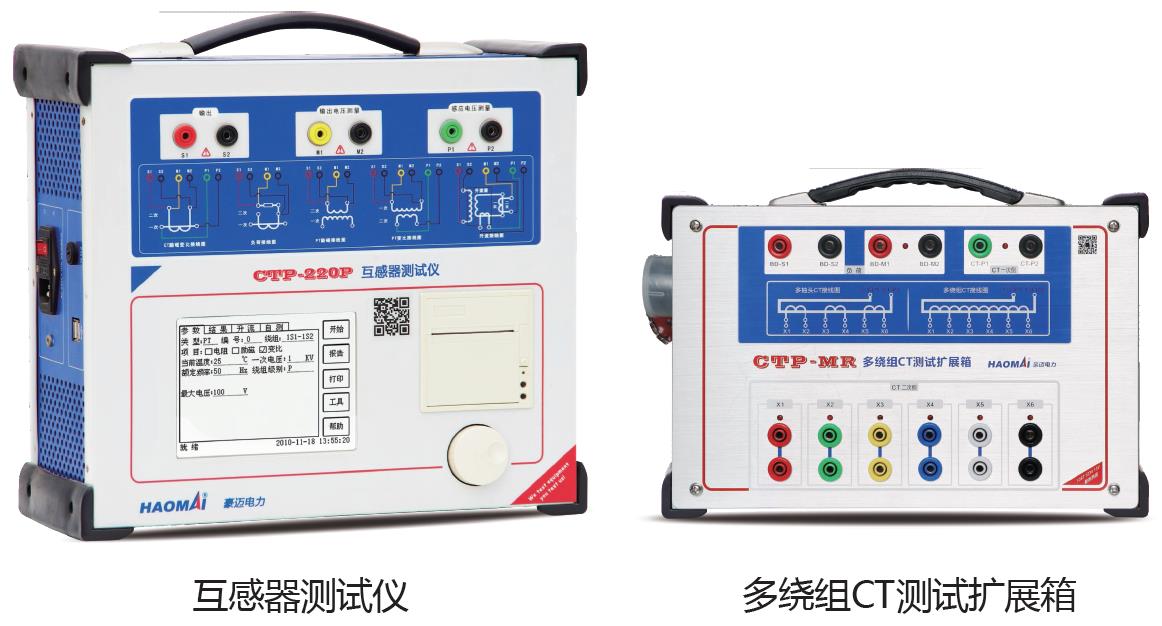

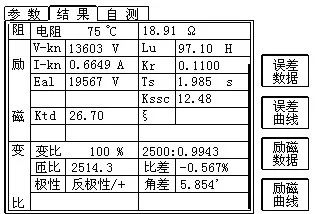

CTP 系列互感器测试仪 自2008年推出，经过不断创新升级，在国家电网、南方电网、中国电建、中国能建、五大发电集团等众多单位得到广泛应用，拥有良好的口碑和市场占有率。设备采用低频变频法与电压法结合的技术，可以在比额定频率低的情况下进行CT测试，避免绕组和二次端子承受不能容许的电压，能准确测量包括变比、极性、伏安特性等在内的多个重要项目。 CTP-120 和CTP-220 对应保护级和计量级，精度分别达到0.1%和0.05%，胜任对电力系统计量用高精度级别CT、保护用稳态、暂态CT的测试工作，以及变比高达30000/1的互感器测试。
