案例实操丨智能变电站光纤差动保护试验方法

发布时间：2023/09/22武汉市豪迈电力自动化技术有限责任公司

保护装置： CSC-103线路保护装置

测试设备： 继保之星-Z70 手持式数模一体继电保护测试仪

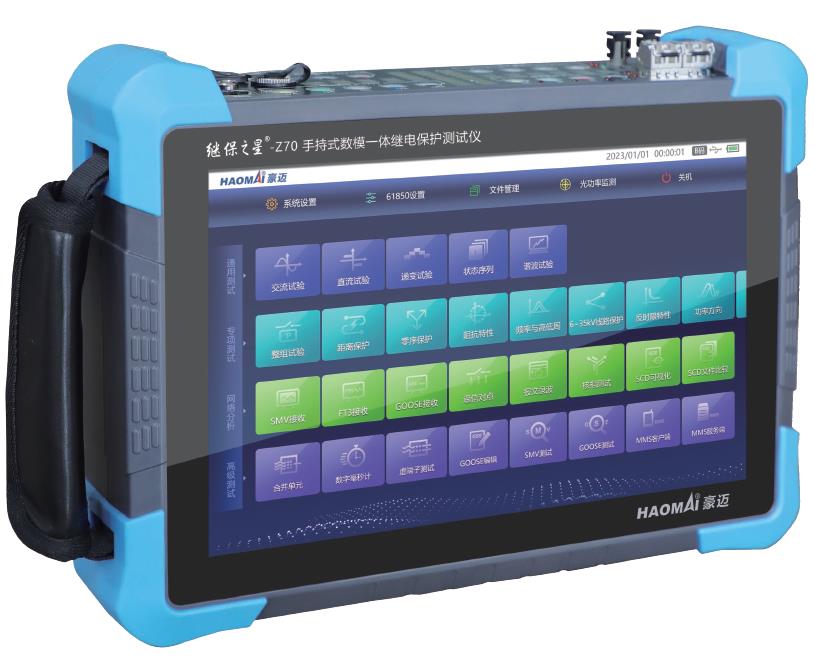

△ 继保之星-Z70 手持式数模一体继电保护测试仪

智能站超高压线路保护装置调试与常规站相比，主要区别在于IEC61850数字量配置，下面简单介绍如何使用继保之星-Z70 手持式数模一体继电保护测试仪对CSC-103 线路保护装置进行光纤差动保护试验。

1、测试仪相关设置

继保之星-Z70 IEC61850数字量设置：

1）解析SCD文件： IEC61850打开SCD文件，找到需要试验的保护装置IED名称，也可通过搜索IED名称定位。右边控制块信息显示所选IED的GOOSE及SV信息，左下角显示导入的GOOSE，右下角显示导入的SV。

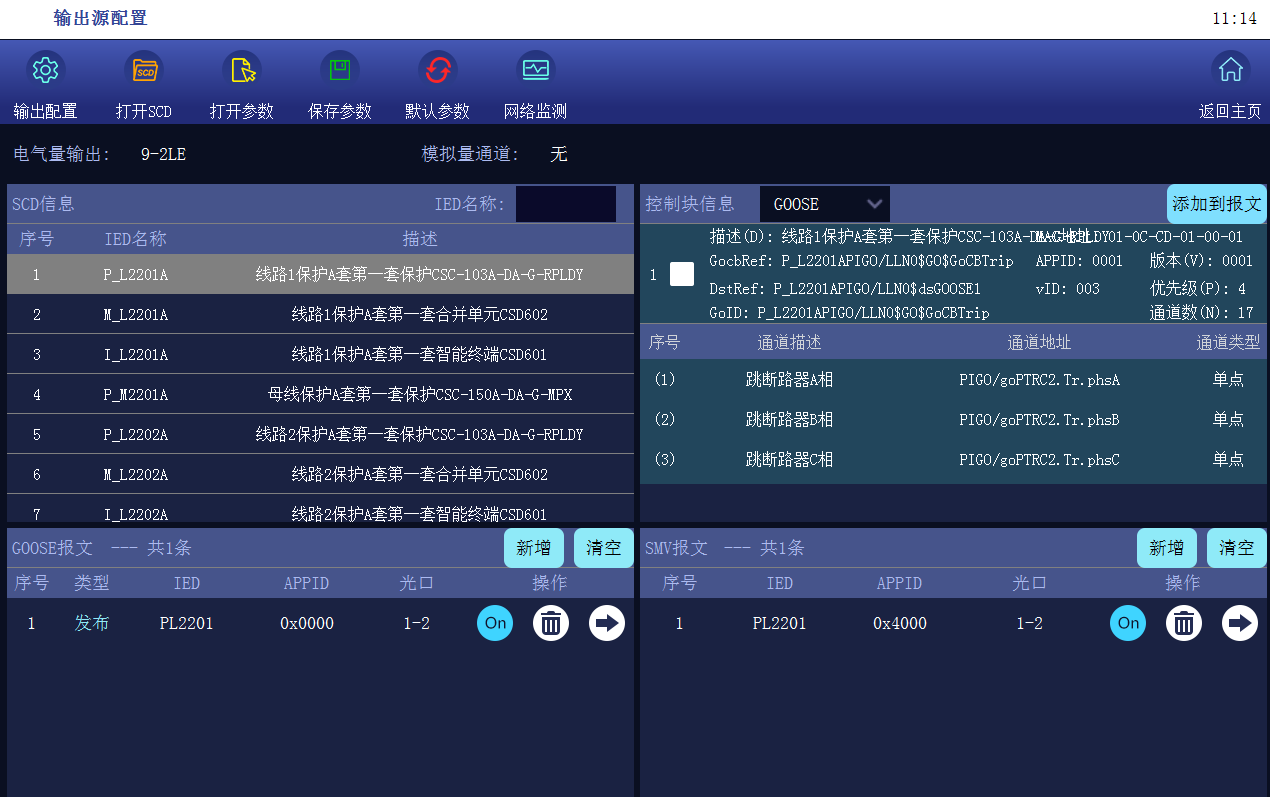

△ SCD文件解析图

2）配置SV控制块信息，点击导入的PL2201操作箭头，进入SV控制块设置，选择通道为1，自动映射电流电压到IABC、UABC上。

3）配置GOOSE控制块信息，点击导入的PL2201A控制块，类型改为订阅，点击箭头操作，进入GOOSE控制块设置，选择通道为2，映射对应跳闸开入量。

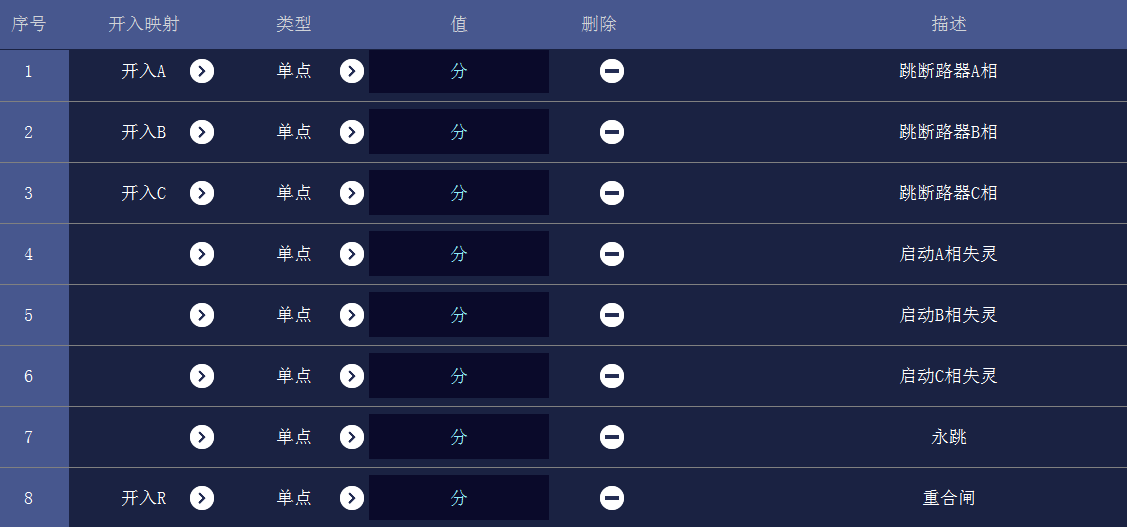

△ 开入量映射配置

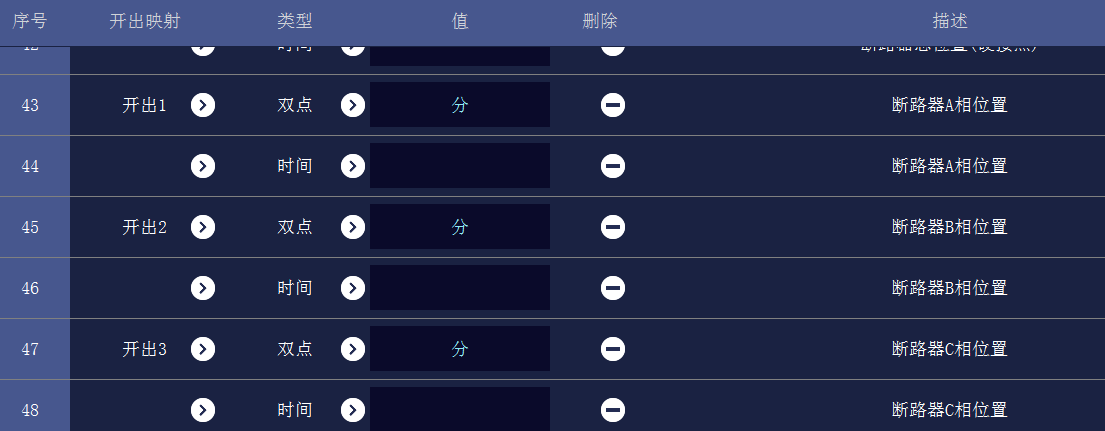

4）点击所导入的IL2201A控制块，类型改为发布，点击箭头操作，进入GOOSE控制块设置，选择通道为2，映射对应开关位置开出量。

△ 开出量映射配置

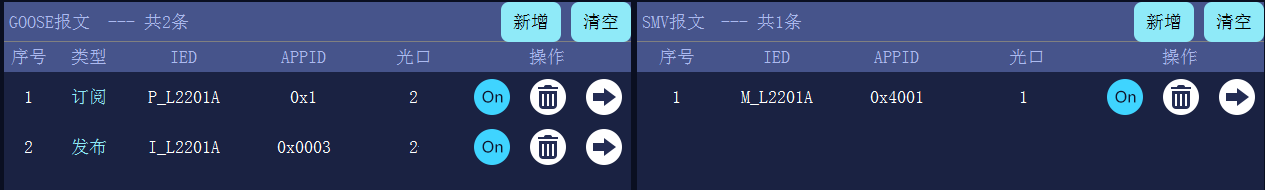

5）配置完成的SV和GOOSE控制块：

△ SV/GOOSE配置

6）在输出配置菜单中配置SMV变比设置，此处只需更改电压电流一次额定值，其他默认项可不做修改。

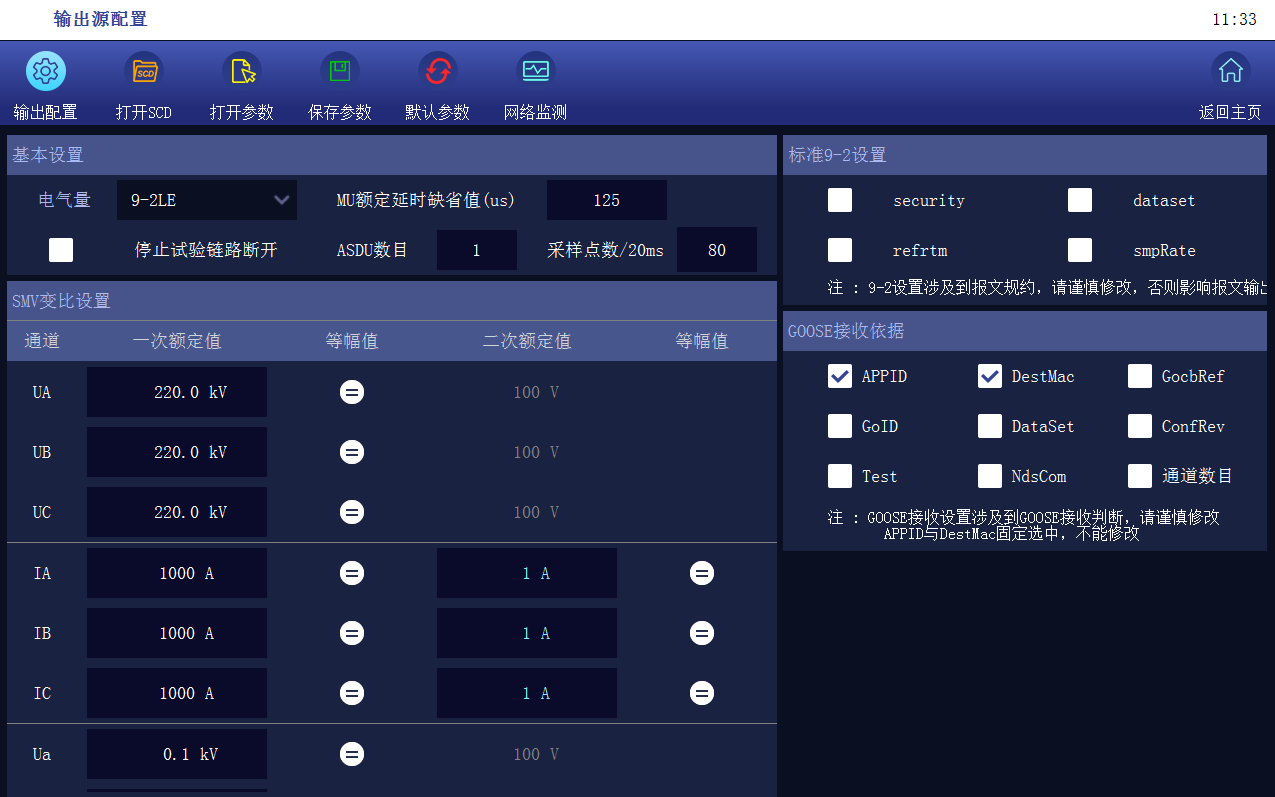

△ SMV变比配置

以上操作结束后即完成了CSC-103保护装置的IEC61850配置。

测试仪光纤接线操作：

将继保之星-Z70 光口1接入保护装置SV板的2口，用于给保护装置加量，光口2接入保护装置GOOSE板的2口，用于给保护装置施加开关位置和采集保护装置动作时间。

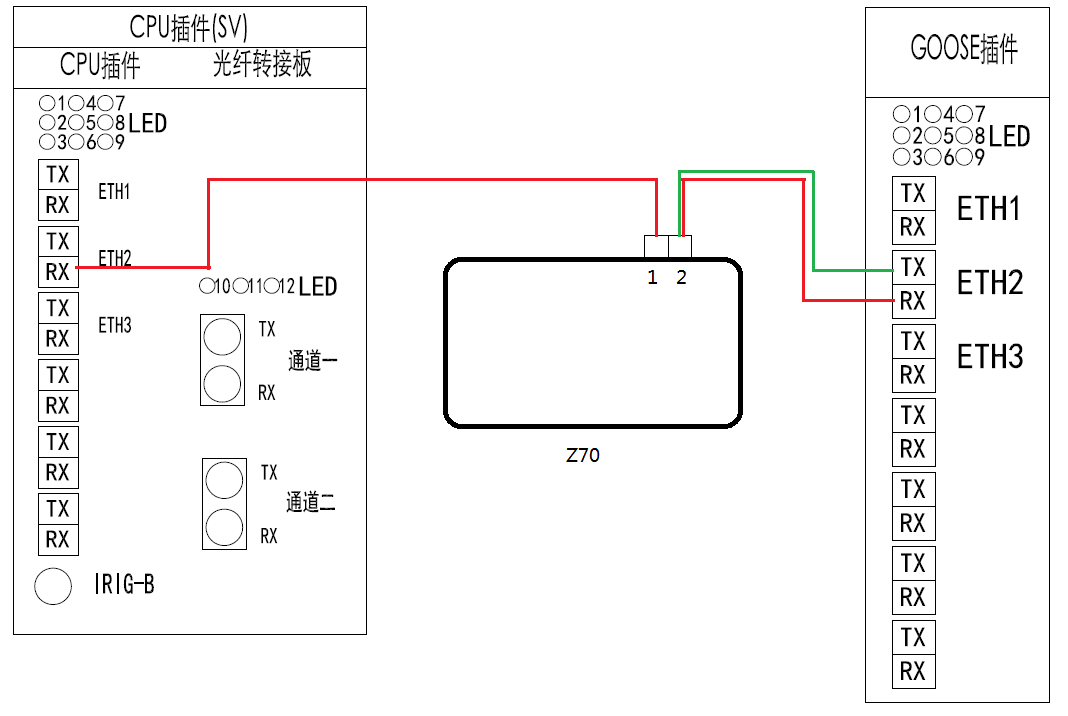

△ 光纤接线示意图

2、保护相关设置：

保护定值控制字设置：

序号	定值名称	数值	序号	定值名称	数值
01	变化量启动电流定值	0.1A	09	纵联差动保护	1
02	零序启动电流定值	0.2A	10	CT 断线闭锁差动	0
03	差动动作电流定值	2A	11	通信内时钟	1
04	本侧识别码	1	12	通道环回试验	1
05	对侧识别码	1	13	单相重合闸	1
06	单相重合闸时间	0.8s	14	三相重合闸	0
07	三相重合闸时间	2s	15	禁止重合闸	0
08			16	停用重合闸	0

保护压板设置：

在“压板定值”界面，将“差动保护”软压板置“1”，在保护屏上，断开“检修”功能硬压板，检查保护装置光纤通道处于自环状态。

3、光纤差动保护试验方法

继保之星-Z70 主界面包含通用测试、专项测试、网络分析和高级测试等主要测试模块。

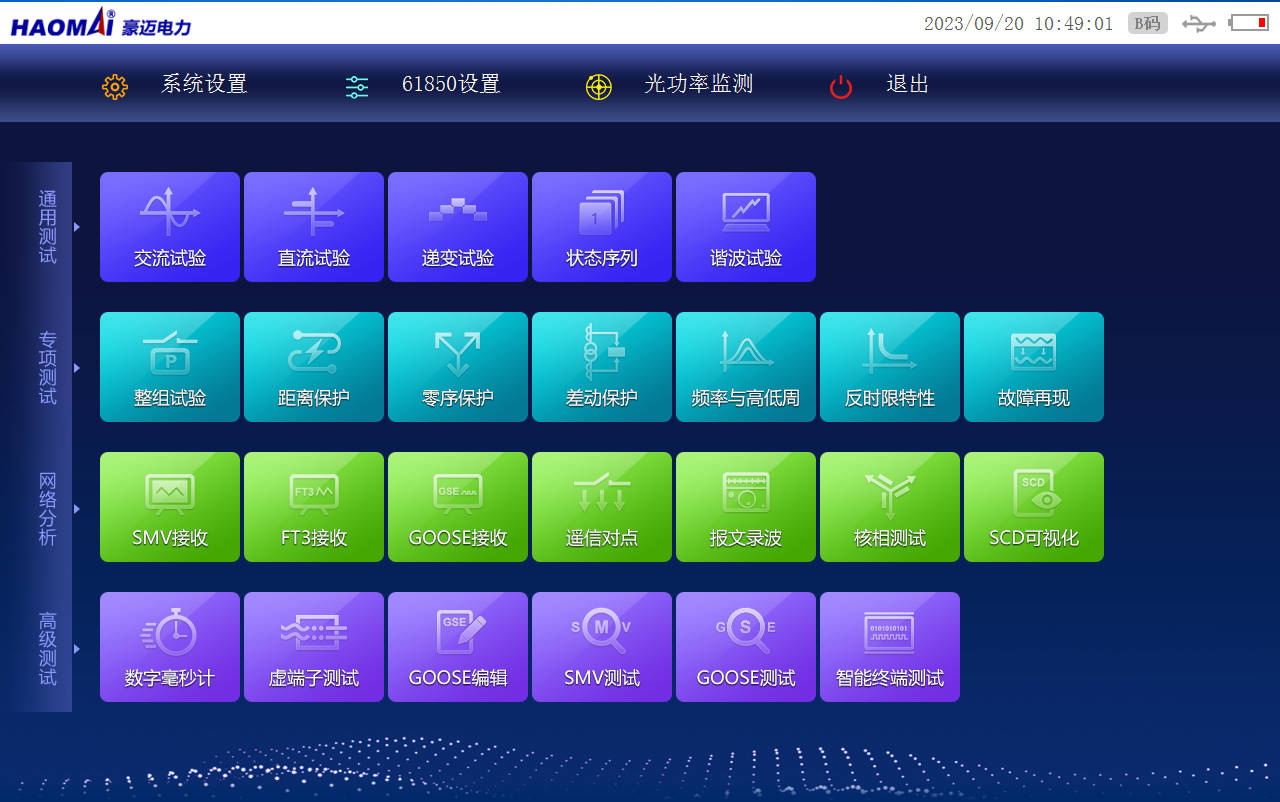

△ 继保之星-Z70 软件主界面

验证0.95倍整定值下动作情况：

1）模拟A相接路故障，根据差动定值2.0A计算可得，差动电流试验值2*0.5*0.95=0.95A。

在“状态序列”菜单，添加两个状态。

状态1设置： UA=UB=UC=57.734V，IA=IB=IC=0A，电压电流均为正序，触发方式：按键触发。

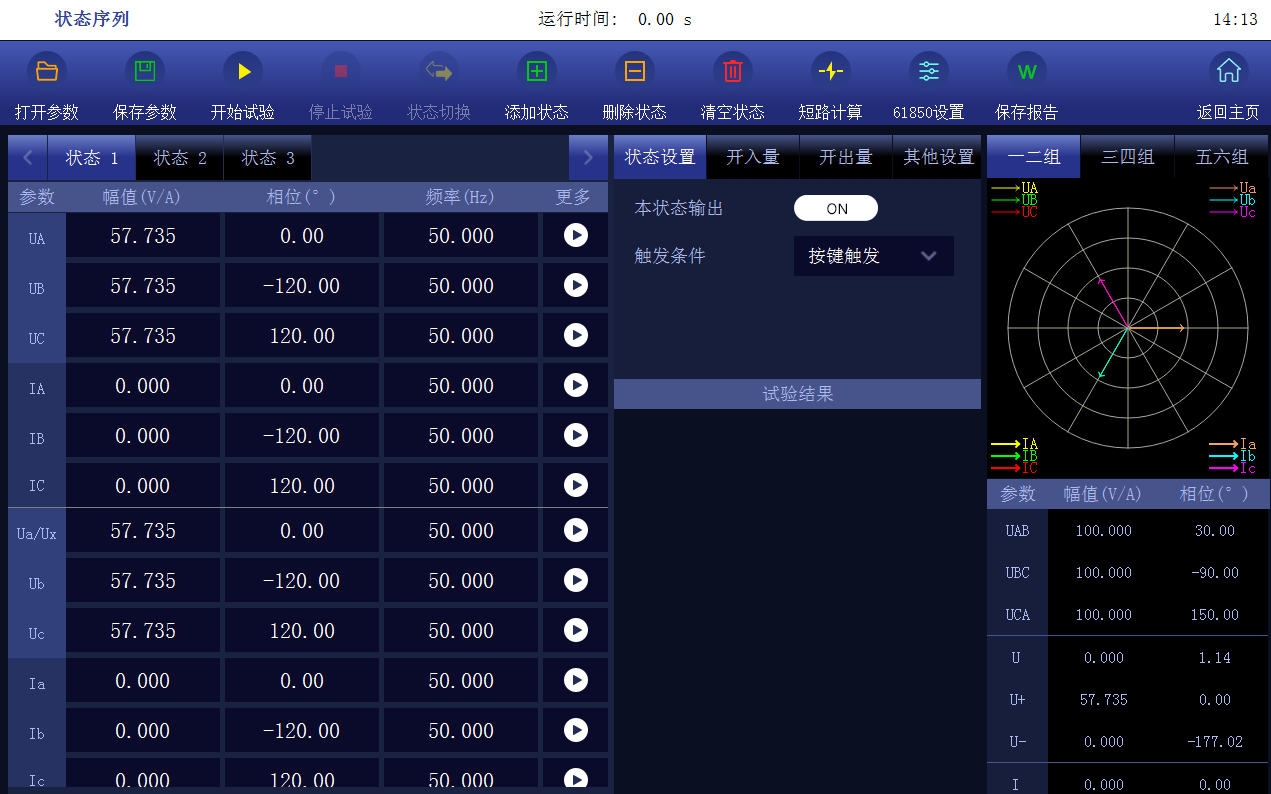

△ 正常状态参数设置

状态2设置： UA=UB=UC=57.734V，IA=0.95A，电压电流均为正序，触发方式：时间触发100ms。

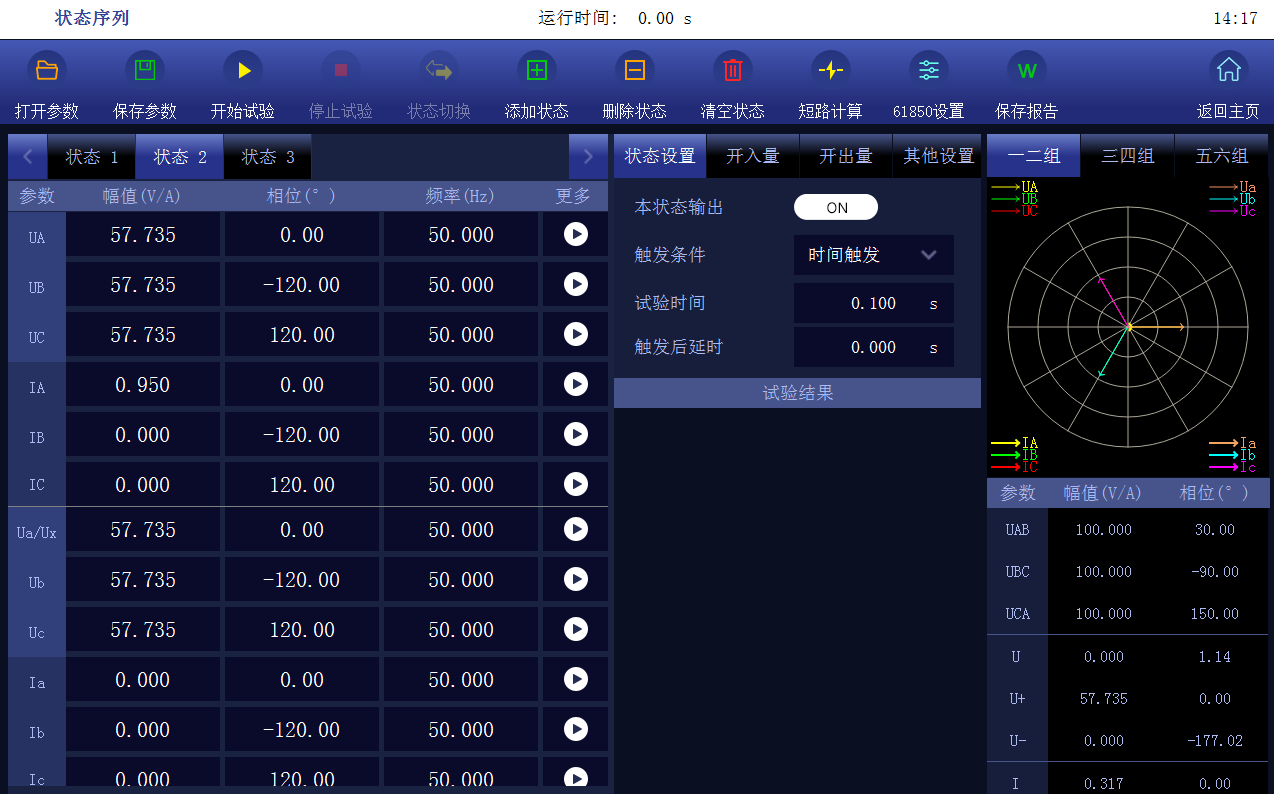

△ 故障状态参数设置

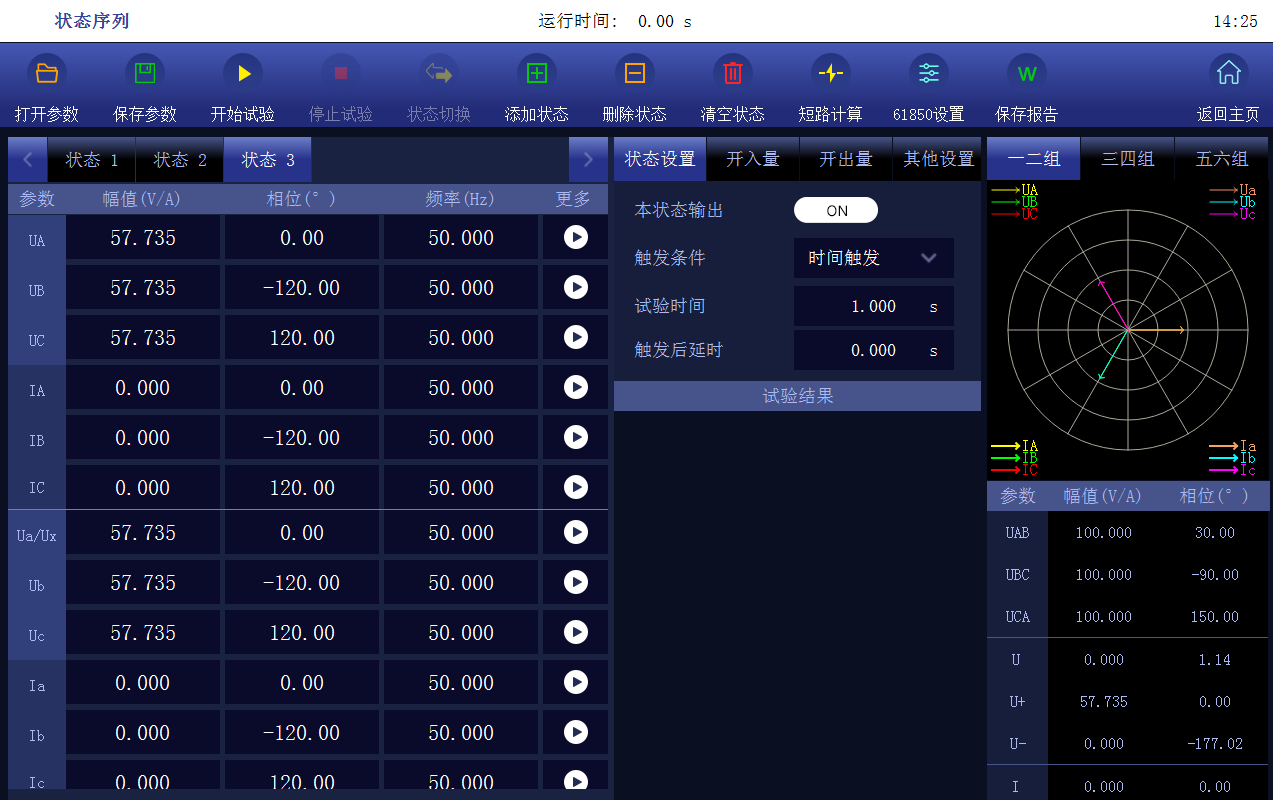

状态3设置： UA=UB=UC=57.734V，IA=IB=IC=0A，电压电流均为正序，触发方式：时间触发1000ms。

△ 重合状态参数设置

2）加量，设置完成后点击运行。待充电指示灯亮后，切换至下一状态，继保之星-Z70 按照故障态设定值输出持续时间100ms。

3）试验结果：保护装置未动作，继保之星-Z70 未采集到跳闸信号。

验证1.05倍整定值下动作情况：

模拟A相接路故障，根据差动定值2.0A计算可得，差动电流试验值2.0*1.05*0.5=1.05A。

1）在“状态序列”菜单，添加故障前、故障两个状态，状态1、状态3设置见上图。

状态2设置： UA=UB=UC=57.734V，IA=1.05A，电压电流均为正序，触发方式：时间触发100ms。

△ 故障状态参数设置

2）加量，设置完成后点击运行。待充电指示灯亮后，切换至下一状态，继保之星-Z70 按照故障态设定值输出持续时间100ms，然后到重合态输出1s。

3）试验结果：保护动作出现跳闸信号灯显示，继保之星-Z70 收到保护发出的跳闸信号，测试仪GOOSE开关量状态2开入量A测得差动动作时间为32ms，状态3开入量R测得重合时间为832ms。

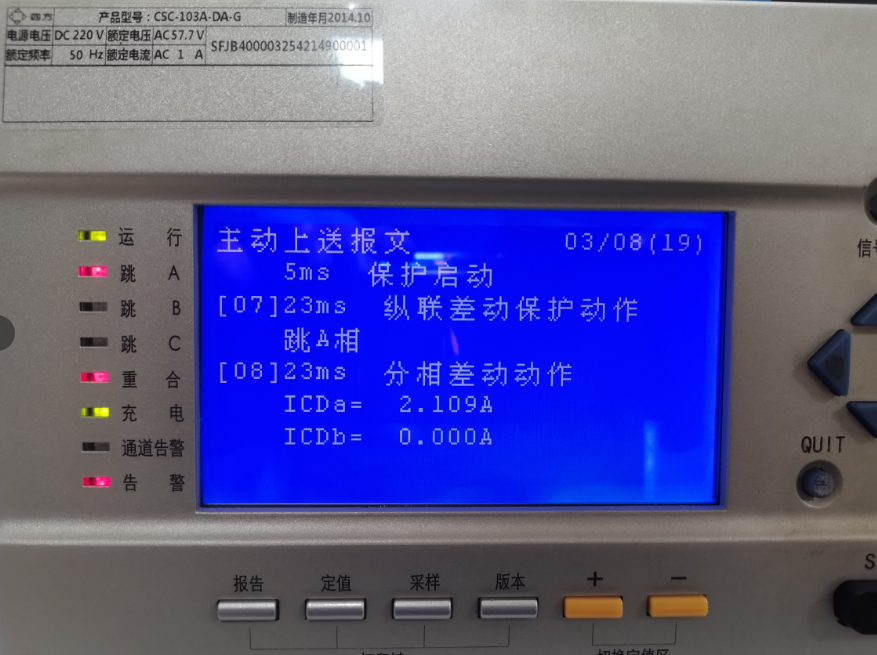

△ 保护装置动作情况

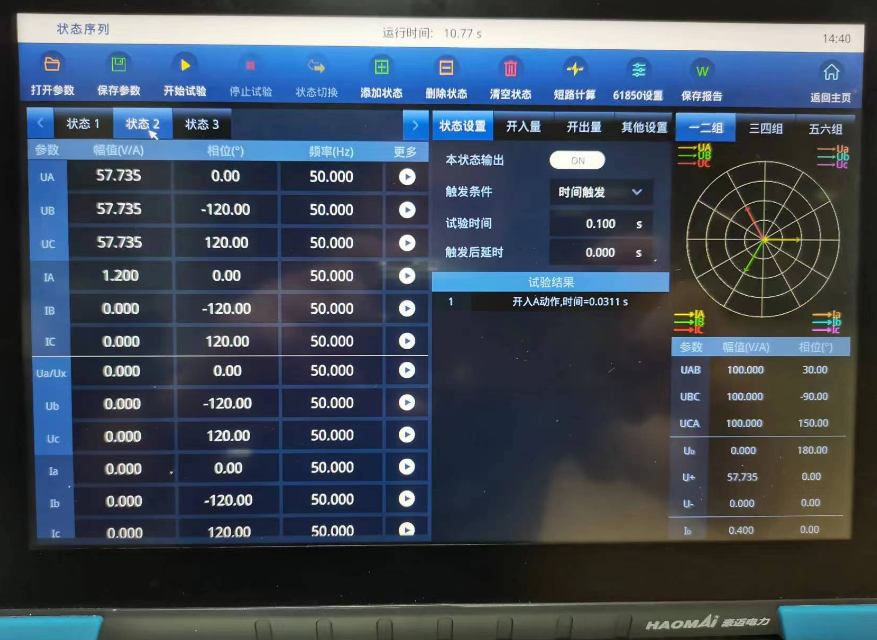

验证1.2倍整定值下动作时间：

模拟A相接路故障，根据差动定值2.0A计算可得，差动电流试验值2.0*1.2*0.5=1.2A，将状态2的IA设为1.2A，其他设置参考验证1.05倍整定值试验。测得差动动作时间为31ms。

△ 保护动作时间测试

通过试验可以看出，智能站光纤差动保护调试与常规站调试方法类似，重点是数字量配置，对于同一个保护装置只需进行一次配置，然后完成其他后备保护试验。
