案例实操丨变电站投运前多间隔CT向量极性检查

发布时间：2023/09/06武汉市豪迈电力自动化技术有限责任公司

为提高一次性送电成功率，变电站在投运前需进行CT向量极性检查，武汉豪迈HTA/HTV无线遥控数字式智能电流源/电压源可模拟一次侧负荷运行，在某间隔加入大电流，通过切换各开关刀闸，经过母线连通所有间隔，实现一次性加量完成多间隔CT的向量极性检查，大大提高工作效率。

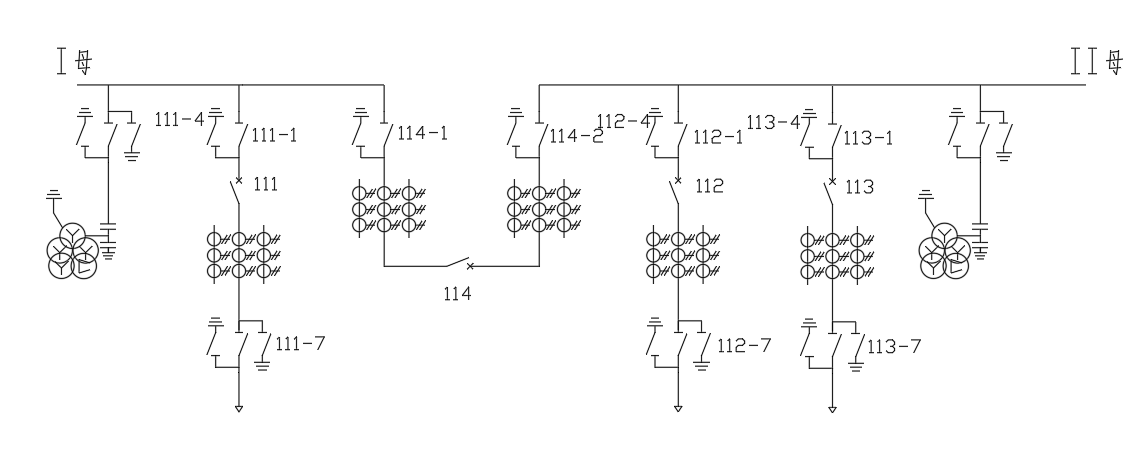

△ 某变电站一次系统图（110kV部分间隔线路）

试验设备：

HTV-6000 三相数字式智能高电压源、HTA-3300 三相数字式智能大电流源、YD-300智能电流电压源无线遥控主机/无线遥测伏安相位仪

试验方式

此次试验主要对多间隔加量时查看CT向量极性，从111间隔地刀111-7通入一次电流，通过合开关111和隔刀111-1，电流可流入110kV I#母线，再通过合母联间隔隔刀114-1和隔刀114-2以及开关114，电流流入110kV II#母线，再合开关112和隔刀112-1以及地刀112-7，电流流入大地，形成整个一次电流回路。

为了查看电流回路的相角，需要施加二次电压，HTV-6000 三相数字式智能高电压源接输出额定电压至保护装置，以A相母线电压为基准，可在各间隔保护装置上查看CT二次幅值角度，根据CT极性端定义，判断向量极性是否正确。

试验接线

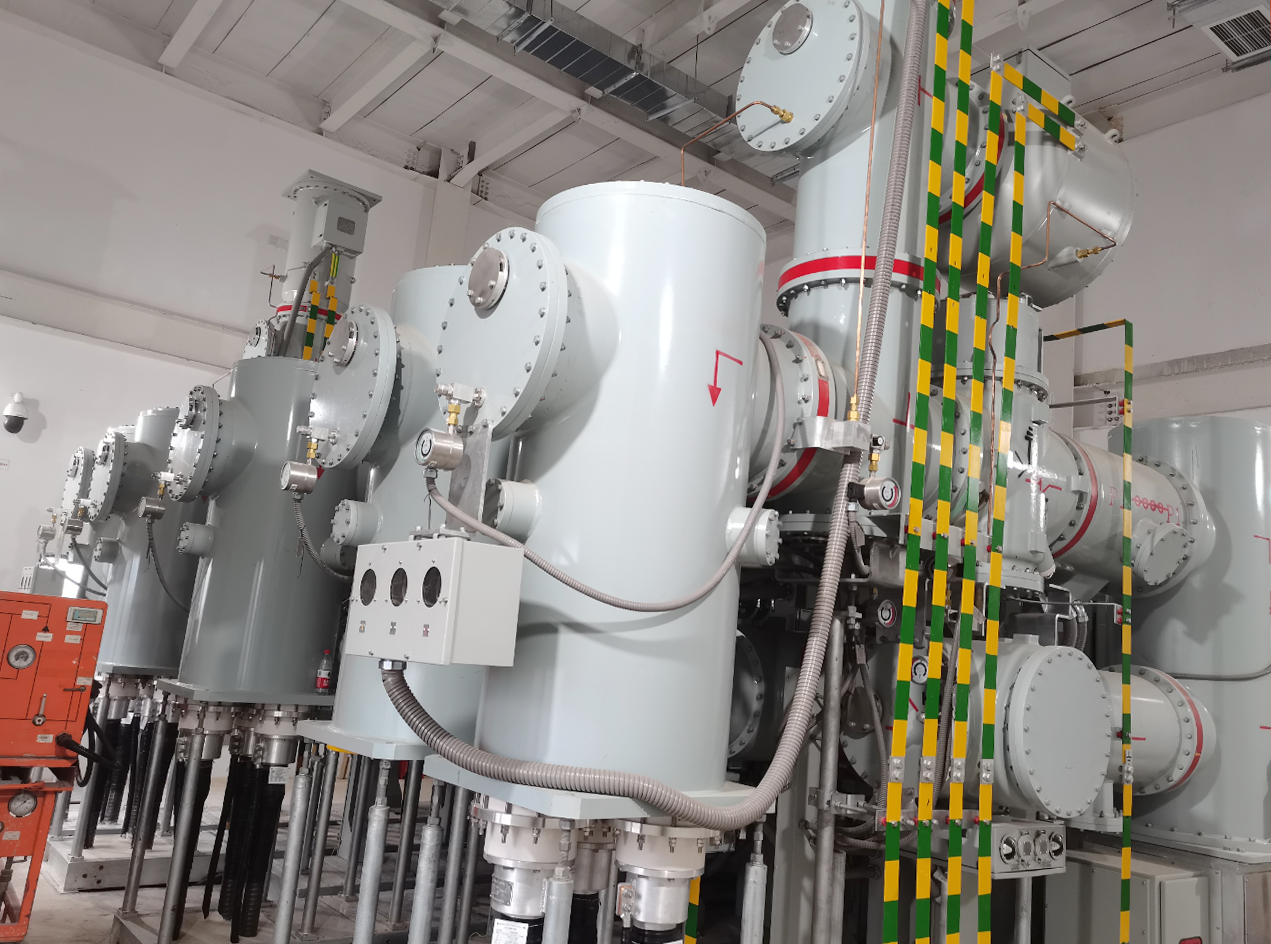

由于全站为GIS全封闭设备，在试验接线开始前，需对地刀111-7短接位置进行拆除，由此施加三相电流量。电流流经线路开关111的CT、母联开关114两侧CT、线路开关112的CT入地，形成电流回路。

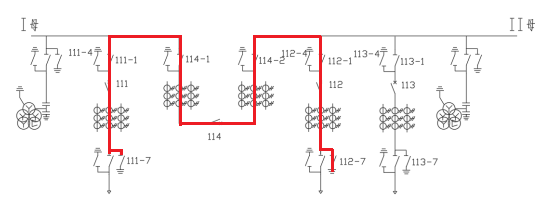

△ 电流流向示意图

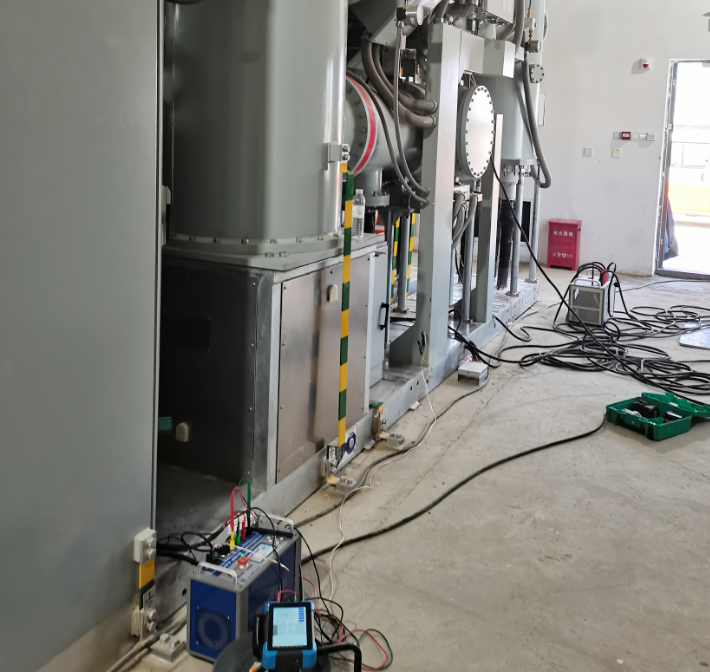

使用HTA-3300 三相数字式智能大电流源施加三相一次电流，通过HTV-6000施加二次电压，通过YD-300 智能电流电压源无线遥控主机无线联机，同步输出控制。

开始试验

一次回路接线完成后将HTV-6000二次线引至保护装置，确保保护装置有基准电压，然后再引电压A相至YD-300，使用单机输出一个基准电压，打开YD-300搜索HTA-3300，首先将一次电流输出60A、120A、180A，二次电压输出50V进行相序校验，确保无误后，开始输出。

试验结果

待电流升起来后可在保护屏柜上查看各间隔侧电流，现场CT变比为1200： 5，由于线路111间隔从P2加入电流，流出后电流相位理论上应反180°，线路112间隔从P1加入电流，流出后电流相位理论上应一致，两间隔的CT幅值相位试验值见下表：

间隔	相别	设置幅值	设置相位	保护幅值	保护相位
线路111	UA	50V	∠0°	49.897V	∠0°
	UB	50V	∠240°	49.902V	∠-120.32°
	UC	50V	∠120°	50.002V	∠120.21°
	IA	60A	∠0°	0.253	∠178.89°
	IB	120A	∠240°	0.496	∠60.22°
	IC	180A	∠120°	0.743	∠-59.71°
线路112	UA	50V	∠0°	49.973V	∠0°
	UB	50V	∠240°	50.003V	∠-119.82°
	UC	50V	∠120°	50.102V	∠120.19°
	IA	60A	∠0°	0.248	∠0.19°
	IB	120A	∠240°	0.497	∠-119.93°
	IC	180A	∠120°	0.752	∠119.87°

以上数据与相位表在合并单元前端测得的数据一致，并与分析的CT极性一致，因此该CT向量极性测试方法正确，在投运前完成了一次性加量多间隔CT向量极性校验。
