数模一体 极致轻薄丨新一代手持式继保仪在500kV新建站的应用
发布时间:2022/08/10武汉市豪迈电力自动化技术有限责任公司

近日 ,武汉豪迈应某超高压公司邀请,参与500kV新建站检修工程继电保护测试项目。 考虑到现场测试环境空间局促,检修人员选择使用手持型且能进行模拟量输出的 继保之星-Z70 手持式数模一体继电保护测试仪 完成此次测试任务。 设备内置大容量锂电池,支持模拟量3路电压和3路电流输出,同时具备2组开入和2组快速开出,满足现场调试要求。

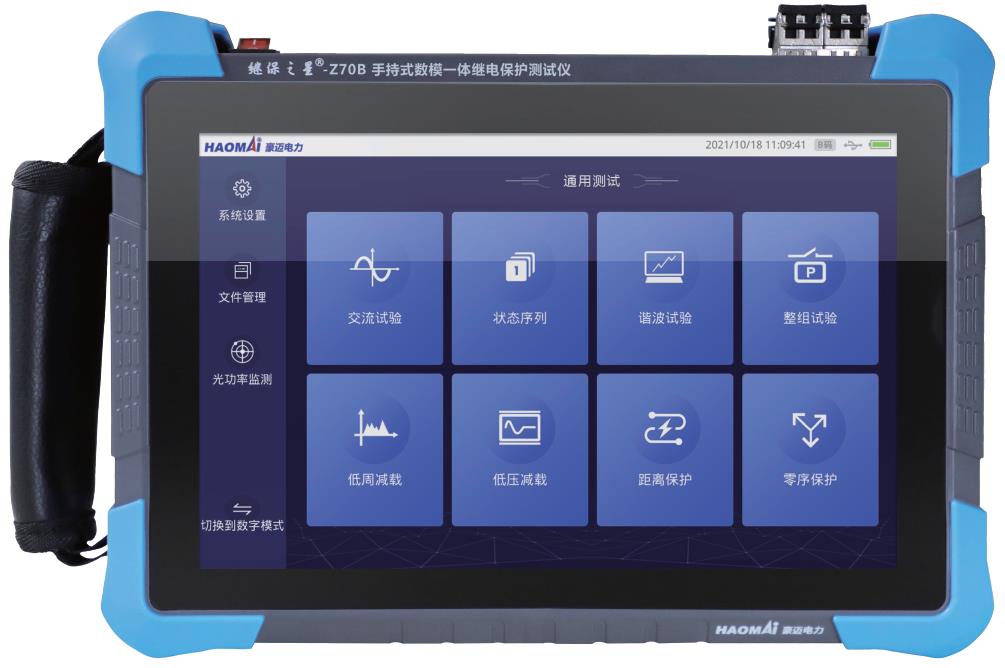

△ 继保之星-Z70 手持式数模一体继电保护测试仪

继保之星-Z70 专为电力系统快速消缺而研发,在不降低精度与幅值输出的基础上,将整机尺寸缩小至约A4大小,重量降至约2kg,实现单手轻松手持操作,支持模拟量与数字量输出。 内置通用测试模块可进行常规的电流电压注入试验,继电保护专业测试模块可对变压器保护、线路保护、发变组保护、电铁差动等多种保护装置的性能与功能进行校验与调试,可用于二次系统保护调试、控制回路消缺、智能站光链路消缺等。

试验项目: 线路保护重合闸动作时间校验

试验设备: 继保之星-Z70 手持式数模一体继电保护测试仪



试验步骤:

1、将电缆线根据标识插入继保之星-Z70 上方的电压电流端子,另一端接入保护装置电压电流采集端子排。



2、继保之星-Z70 切换至模拟量输出界面,打开状态序列界面设置试验参数,选取三个状态。
  • 状态1: 设置额定电压57.735V,电流设置0A,触发方式选择按键触发。
  • 状态2: 设置故障态,用短路计算选择故障相,设置故障电流和故障持续时间,触发方式选择时间触发。
  • 状态3: 设置重合状态,电压设置57.735V,电流设置0A,触发方式为时间触发。


3、点击开始试验,状态1消除保护装置告警信息,重合闸显示充电完成。 此时点击继保之星-Z70 切换按钮,切换至故障态,再根据设置的时间跳转至重合态。 在保护装置上查看重合闸动作报文信息。

整个试验过程中,继保之星-Z70 使用锂电池供电,不需要外接电源,输出稳定且精度达到0.1%。 软件界面简洁易上手,单手持握,移动方便,全触控屏操作,清晰流畅,测试模块丰富,出色完成现场调试任务,受到用户单位的一致好评。
