案例实操丨变电站母线不停电扩建间隔投运前注入式向量检查

发布时间：2022/07/27武汉市豪迈电力自动化技术有限责任公司

试验地点： 某110kV智能变电站

试验设备： HTA/HTV无线遥控数字式智能电流源/电压源、YD-300 无线遥测伏安相位仪

变电站新增间隔时通常情况下母线不会停电，新增线路保护无法施加一次电压，下面使用HTA/HTV无线遥控数字式智能电流源/电压源在变电站投运前母线不停电对扩建间隔通过施加一次电流与二次电压同步方法进行注入式向量检查试验。

1、试验接线

1）该站一次设备采用全封闭式GIS结构，其中111开关间隔为原有间隔正常运行，116开关间隔为新增间隔。

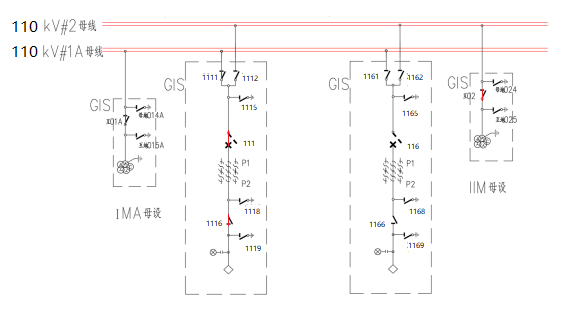

△ 一次示意图（部分间隔）

2）由于其他间隔都带电，只能在116间隔上进行接线，一次设备不能在GIS内部接线，现场查看1168接地刀闸方便打开，由此接线时，需要将116开关和1165地刀闭合，本间隔其他开关地刀都断开。将电流从地刀1168流过CT再经开关226流过，最终由地刀1165流入大地形成电流回路。 110kV线路保护就地安装，电压直接在本线路保护装置二次侧通过电压源施加。

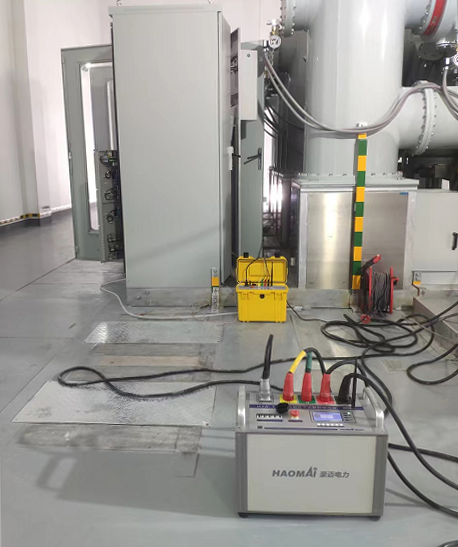

△ 现场接线图

2、试验设置及操作方法

通过CT、PT注入一次电流电压值在保护装置上查看幅值与相位从而检查所有二次回路与极性。本试验间隔CT保护绕组变比为1200A/5A。

1）先进行单机操作，分别施加一次电流和二次电压，在保护采样上查看采样值是否正确。检查采样值之后确保试验接线无误。

2）将电流源与电压源上电设置到遥控操作状态，遥控主机会自动搜索电流源与电压源，检查遥控信号是否正常。

3）在遥控主机上设置参数。

相	设置幅值	设置相位
UA	60V	∠0°
UB	60V	∠240°
UC	60V	∠120°
IA	60A	∠0°
IB	120A	∠240°
IC	180A	∠120°

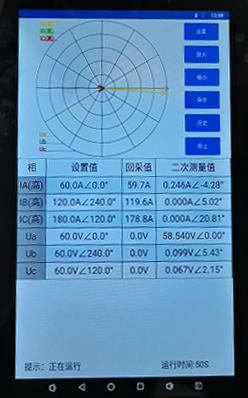

△ 参数设置图

参数设置完成后点击开始试验，电流源、电压源启动输出，在主机上查看回采值。

3、试验结果

一次电流量和二次电压量保持输出，选取A相电压和A相电流，通过YD-300 无线遥测伏安相位仪回采二次值查看向量极性是否正确。

△ 试验结果

试验结论：施加一次电流转化成二次值应为60A*5/1200=0.25A，二次电压为58V，采样值正确。一次电流相位由于是从CT的P2流入P1，而二次钳形表是从IAN流入IA，一二次都是反极性流入导致测得实际电流相位-4.28°（接近0°）是正确的，综合以上数据得出此间隔的二次回路、相序、相位、极性均正确。
