某电力公司配电网经过多年的建设和改造，接入主站系统2500余台终端，未接入系统带保护功能的控制器大约5000台，接入自动化系统的开关三遥不准等故障，影响后台调度可观、可测、可遥三大基本功能的应用。 随着运行时间增长，近年频繁出现越级跳闸、故障修复时间过长等现象，严重影响线路正常运行和供电可靠性。 在不影响用户用电的情况下，需要对该批设备进行不停电与主站联调试验。
武汉豪迈电力 凭借丰富的配电自动化终端运维经验受邀对该批设备进行调试，为了防止测试现场开关误动作，需要从主站侧采取防护措施，确保用户正常用电。

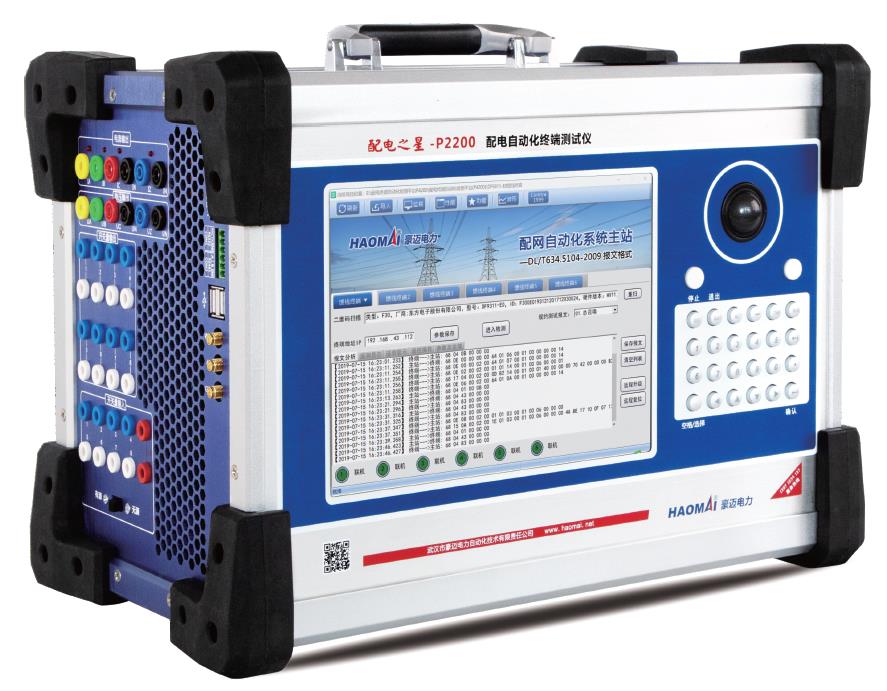

△ 配电之星-P2200 配电自动化终端测试仪
△ WDS-3 配电开关模拟试验盒
1）测试线路中，除了用WDS-3 配电开关模拟试验盒代替开关外，其它所有开关必须通过主站进行闭锁设置，不允许主站进行遥控。
2）与测试线路进行电气连接的所有线路开关进行闭锁设置，不允许主站对其进行遥控操作。
3）安排专人负责配电之星-P2200 配电自动化终端测试仪和WDS-3 配电开关模拟试验盒的接线及测试工作完成后的线路恢复。 施工接线过程中务必确认电流互感器二次侧接线不允许开路，电压互感器二次侧接线不允许短路。
4）确保被测线路的实际运行方式与主站系统接线图一致，并保证主站系统的环网图拓扑关系正常（线路接线图保证为最新）。
6）终端厂家需到现场配合接线，保证试验的正常开展。
7）现场施工方把配电之星-P2200 的三遥输出点接入到配电终端，接线前需与主站确认对应的开关已挂“调试”牌，并配合现场总负责人做好防护。
接入配电之星-P2200 的开关安全隔离与防护： CT短接、PT开路、开关柜就地/远方打到“就地”状态、开关柜操作电源断开。
未接入配电之星-P2200 的开关安全隔离与防护： 自动化柜对应开关遥控连片断开、开关柜操作电源断开、开关柜“就地/远方”打到“就地”状态。
配电终端与开关柜的控制连线在配电终端侧通过端子排连接。 首先拔出配电终端一次侧线，使用绝缘胶带包裹裸露端子，确保端子不会触碰短路引起开关柜误动作，同时对拔出的连线粘贴编号标签， 防止恢复接线时接错端子。

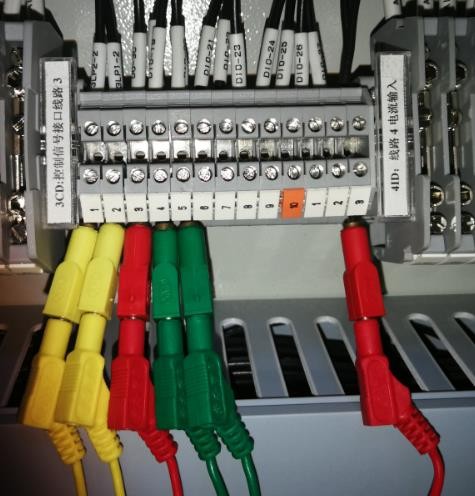

△ 配电终端侧控制连线
按照图纸分别将自动化终端分合位、遥信公共端、分合闸、遥控公共端接入模拟断路器。
配电终端测试点测试设备接入完毕，供电公司工作人员、测试厂家人员共同再次确认配电终端接线无误。

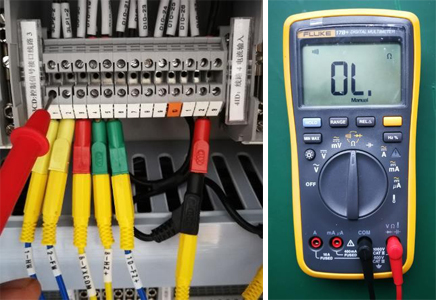

1）首先将万用表旋钮打到欧姆档，红表笔接到欧姆档端口，黑表笔接到COM端，按HOLD 键，将红表笔和黑表笔对接，万用表发出“滴——”声，表示万用表欧姆档位和端口接入正常。 接线完成后，使用万用表确认连接正常，避免对测试过程产生影响，万用表打到欧姆档红色表笔接到遥控合闸。
3）将万用表黑色表笔搭接WDS-3 配电开关模拟试验盒开关量输入控合。
4）如果此时听到万用表发出“滴——”的声音，表示端子接线正常，否则需要查看电缆接线，排除问题。
使用以上方法进行带电联调试验，可以在不停电的情况下与主站进行三遥测试，排除运行设备安全隐患。 通过配电之星-P2200 配电自动化终端测试仪模拟主站功能，在现场即完成对终端设备的数据监测，方便快速排除故障，切实解决了已投运设备三遥有误问题，得到供电公司高度好评。
