试验项目： 500kV 变电站 35kV线路投运前CT绕组测量保护校验

试验设备： HTA-3300 三相数字式智能大电流源、HTV-6000 三相数字式智能高电压源、YD-300 无线遥测伏安相位仪

一

接线方法

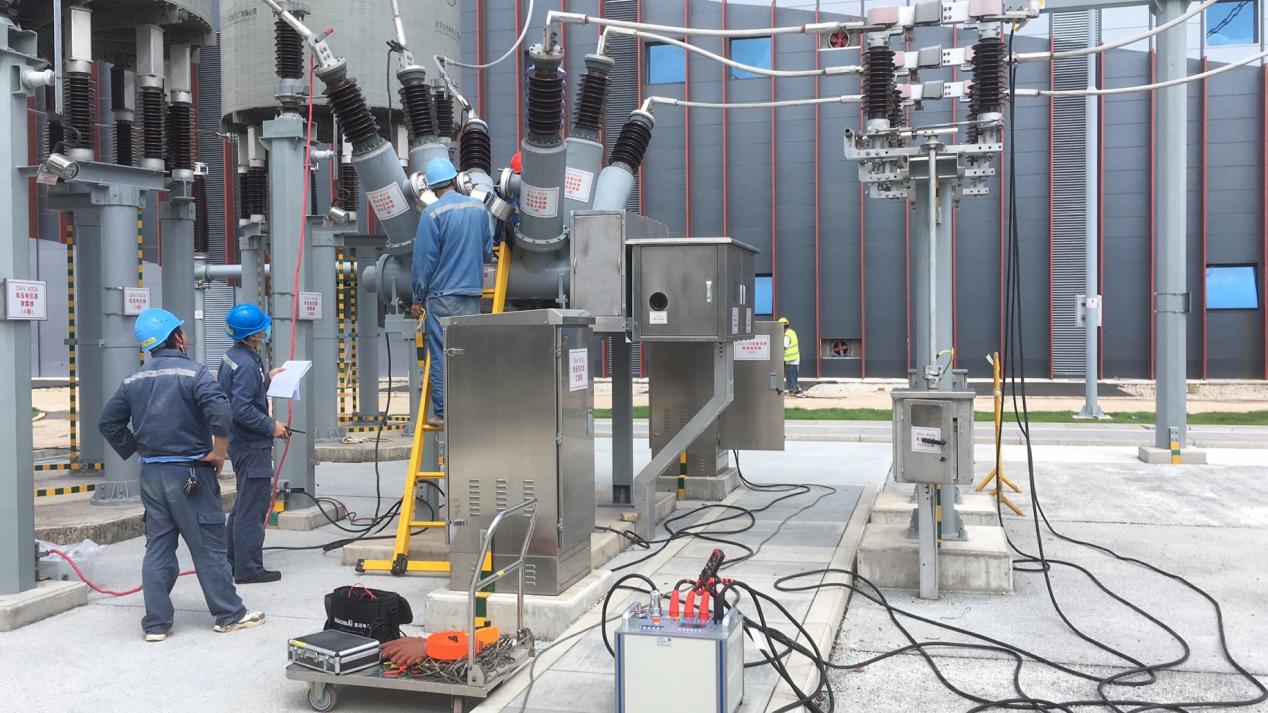

1）电流源接线：合上隔离刀闸DL，断开隔离刀闸1G，断开接地开关1GD，将P2接地，使用HTA-3300 三相数字式智能大电流源从P1地排接入三相电流IA、IB、IC。

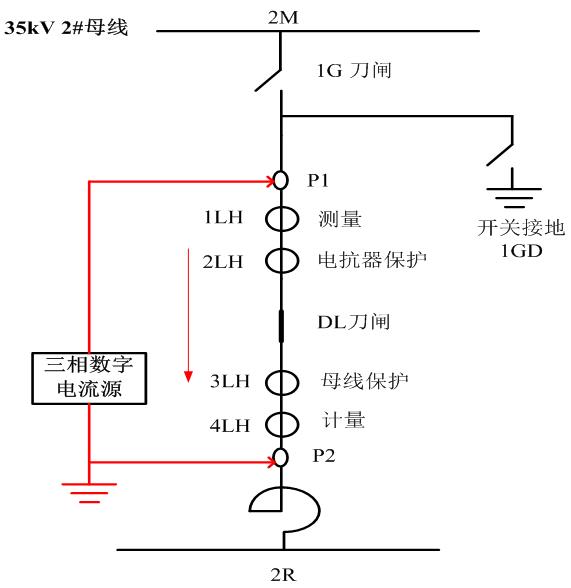

△ 三相数字电流源接线示意图

△ 电流源接线端子

△ HTA-3300 三相数字式智能大电流源接线布置图

2）断开其它间隔与35kV 母线连接的隔离刀闸。

二

试验流程

HTA-3300 三相数字式智能大电流源供电电源AC380V，通过面板按键或YD-300 无线遥测伏安相位仪进行无线操作。通过线路CT注入一次电流值，在电流源显示屏或YD-300上查看幅值与相位。

1）在遥控主机上设置参数：三相电流输出160A、200A、240A，正序。

2）点击开始试验，电流源启动输出，在YD-300上读取相应数值。施加一次电流值，在二次保护装置上读取相应值，进行线路CT绕组测量保护校验。

三

试验报告

现场进行6个间隔的试验。前5个间隔加量一样，第6个间隔加量不同。前5个间隔CT变比为600:1，第6个间隔变比为1200:1。试验过程中，YD-300上回采的二次值与保护上显示的二次值基本一致，试验数据显示正常。

△ 试验结果表

通过对新建变电站一次回路加大电流和电压，完成整个一次、二次回路与极性相位校核，解决了变电站投运前负荷组织困难等难题，有效保证了一次性送电成功。
