测试仪器： 配电之星-P2200 配电自动化终端测试仪

1）FTU与模拟量信息采集器接线 ： 将一根26芯航插线从FTU的航插口接入信息采集模块的左侧航插口。

2）模拟量信息采集器与工装接线端子排接线 ： 将工装接线端子排的电流六芯航插头插入信息采集模块的中间侧航插口。 工装接线端子排的遥测电压、遥信、遥控26芯航插头插入信息采集模块的右侧航插口。

3）FTU电源侧电压接线 ： 取三根不同颜色的测试线分别命名为1、2、3号测试线。 1号线插头一端插入工装接线端子的电源侧L端子口，另一端插入配电之星-P2200 开出1。 2号线插头一端插入开出1，另一端插入交流220V市电火线。 3号线插头一端插入交流220V市电零线，另一端插头插入工装接线端子的电源侧N端子口，把开出串入交流市电220V，利用分合位控制输出。

5）FTU负荷侧电压接线 ： 配电之星-P2200 UA接线插头插入工装端子排UA端子口， UB接线插头插入工装端子排UC端子口，UN接线插头插入工装端子排UN端子口， UC接线插头插入工装端子排UC+端子口，用一根短接线从工装端子排UC-端子口插入工装端子排UB端子口，再取一根短接线从端子排UB端子口插入端子排UN端子口。

6）FTU遥信接线 ： 取四根不同颜色的测试线分别命名为4、5、6、7号线。 4、5号接线插头一端分别接WDS-3 的合、分位正极，另一端接入工装HW、FW端子，6号接线插头一端接WDS-3 未储能正级，另一端接入工装WCN端子，7号接线插头一端接WDS-3 遥信公共端，另一端接入工装YXCOM端子。

7）遥控接线 ： 取四根不同颜色的测试线命名为8、9、10、11号线。 8、9号接线插头一端分别接WDS-3 的合闸、分闸正极，另一端接入工装HZ+、FZ+，10、11号接线插头一端分别接WDS-3 的合闸、分闸负极，另一端接入工装HZ-、FZ-。

FTU打到就地位置，各按下合、分闸指示按钮一次，验证合、分闸功能是否正常。

分别模拟D01下游故障（故障点①）、D02下游故障（故障点②）。 在配电之星-P2200 设置状态序列，加量运行，测试时几台配电之星-P2200 同时运行。 按下TAB触发键，进行FTU之间的故障模拟试验，测试馈线自动化功能。

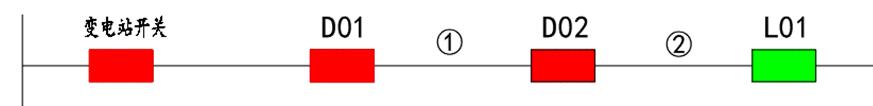

△ FA单线示意图

1）模拟故障点①故障 ： D01检测到故障后D01跳闸，D02失压分闸，D01重合闸，合于故障后D01加速跳闸并正向闭锁，D02检测到残压反向闭锁，故障隔离在D01和D02之间。 30秒后联络开关L01单侧有压合闸，完成自动转供。

2）模拟故障点②故障 ： D02检测到故障后D02跳闸，并重合闸，合于故障后D02加速跳闸并正向闭锁，L01检测到残压反向闭锁，故障隔离在D02和L01之间，联络开关L01不自动转供。

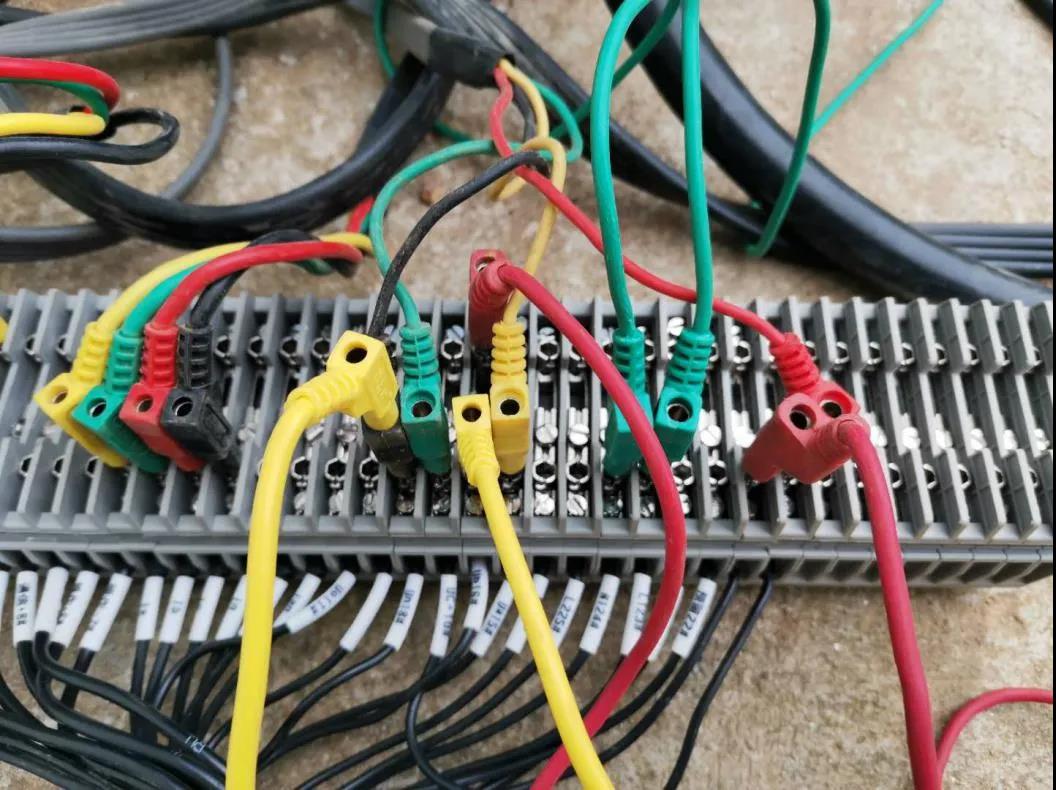

△ FA功能测试仓库预演

试验过程中观察FTU的合、分闸动作次数，是否符合预先设想，FTU是否正确闭锁。 对FTU之间可能发生的故障全部进行一次模拟，试验完成后通过主站推图查看上传的遥测、遥信信息变化，可看到整个故障每个开关的动作流程顺序，主站确认后判断自动化FA逻辑是否正确，实现远程实时遥控，及时发现线路故障，迅速诊断出故障区域并隔离，快速恢复对非故障区域供电，减少故障停电范围，提高供电可靠性。
