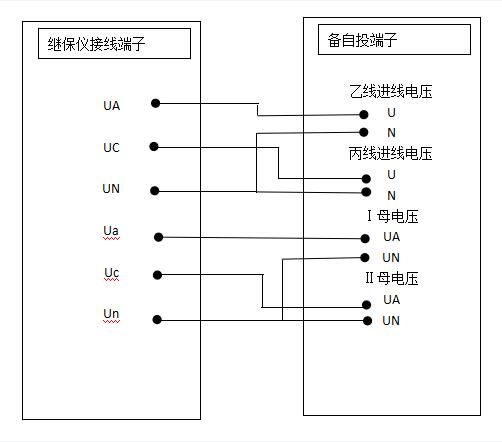

接线及装置定值整定完成后设置继保之星-7000 的状态序列。

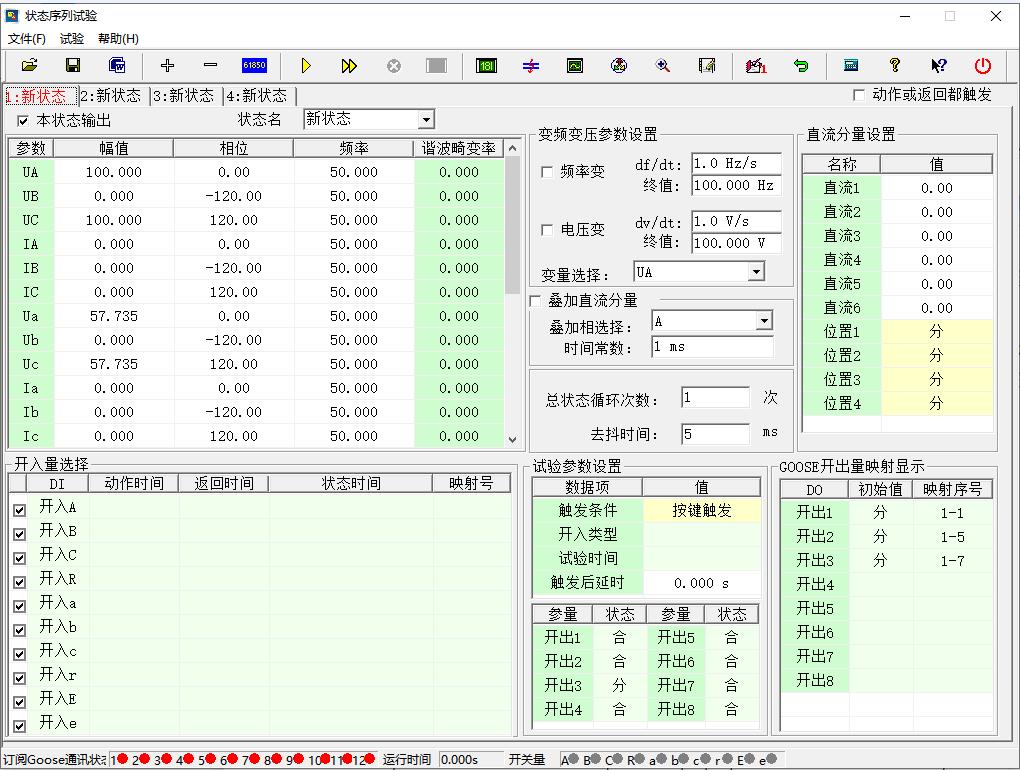

设置两条母线均有压，两条进线有压，此时乙线断路器DL1合位，开出1合，丙线断路器合位，开出2合，分段开关分位，开出3分，设置按键触发，等待充电完成。

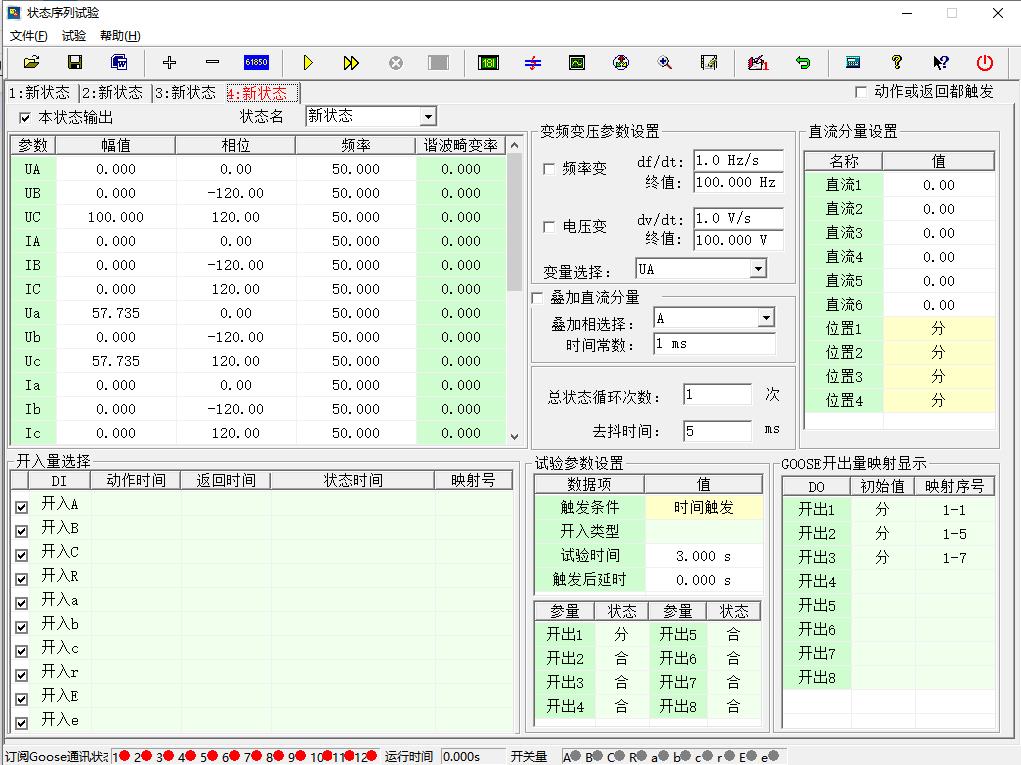

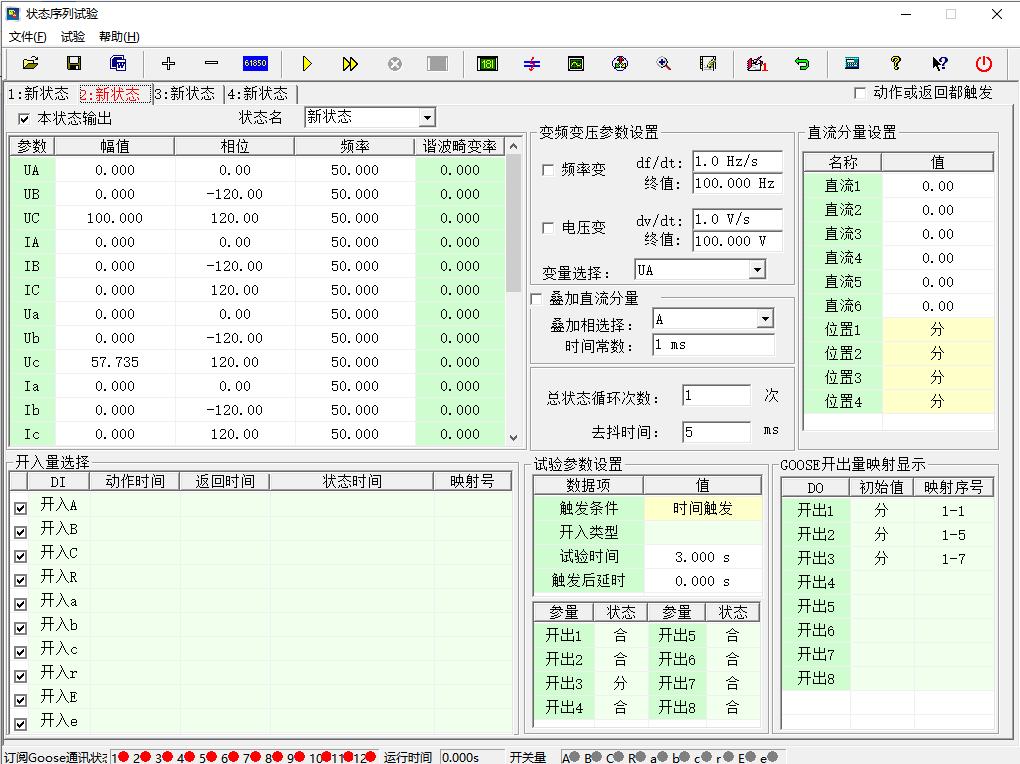

设置乙线进线无压，Ⅰ母无压，此时保护装置乙线断路器DL1跳闸，但乙线断路器此时位置仍为合位，即开出1合，丙线断路器为合位，开出2合，分段开关为分位，开出3分。 设置时间触发，大于整定值，设置为3s。

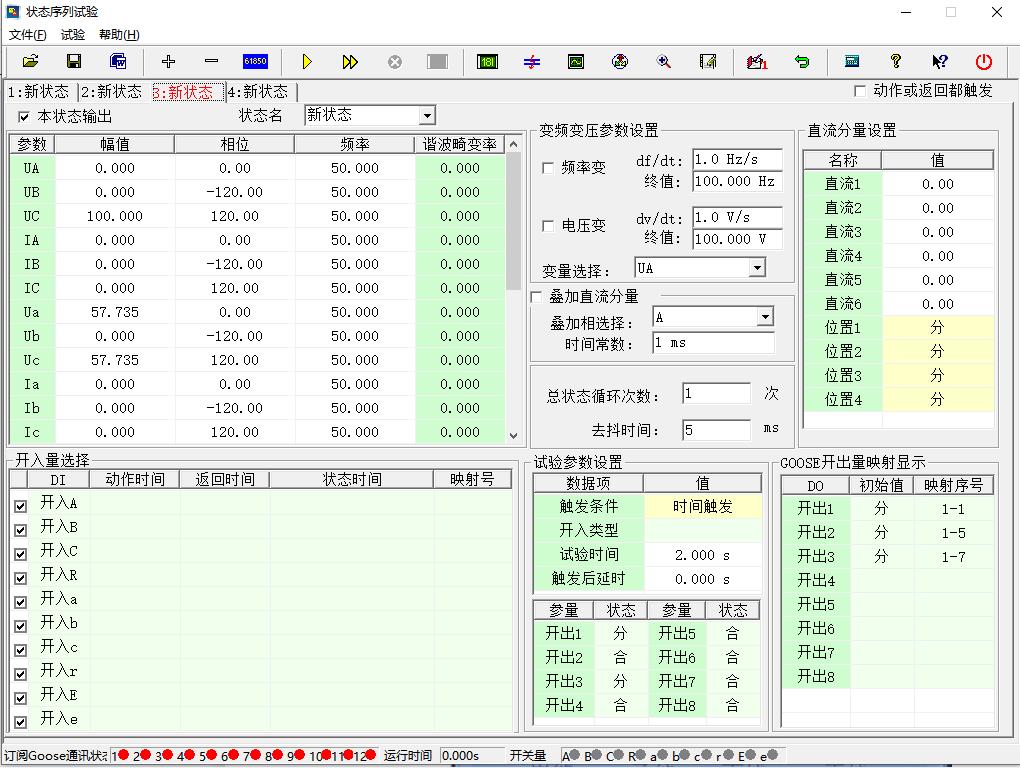

设置乙线无压，两条母线正常电压，此时备自投装置分段开关合闸，但分段开关DL3仍为分位，即开出3分，乙线断路器DL1为分位，开出1分，丙线断路器DL2合位，开出2合，设置时间触发，大于整定值设置为2s。

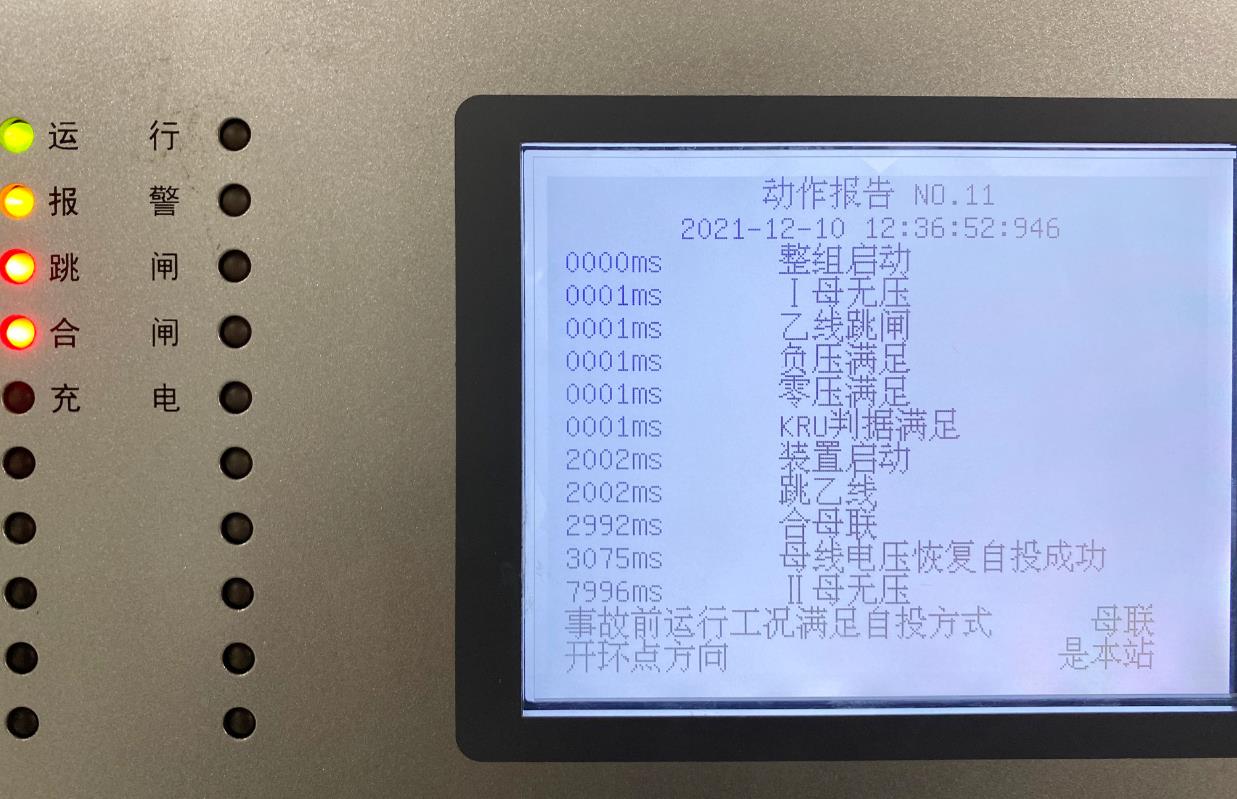

设置两条母线正常电压。 丙线有压，此时分段开关DL3为分位，开出3分，乙线断路器DL1为分位，开出1分，丙线断路器为合位，DL2合，设置时间触发为3s，此时备投成功。

此备自投装置是基于智能站GOOSE出口完成试验，若为常规站备自投装置在接线时需将开关量依次接入三个断路器的跳闸出口，以完成试验。 若在连动时需要带开关，则配合手动合闸开关DL1、DL2，分闸开关DL3，方可在不接开关量的基础上完成备自投试验。
