△ YD-300 无线遥测伏安相位仪

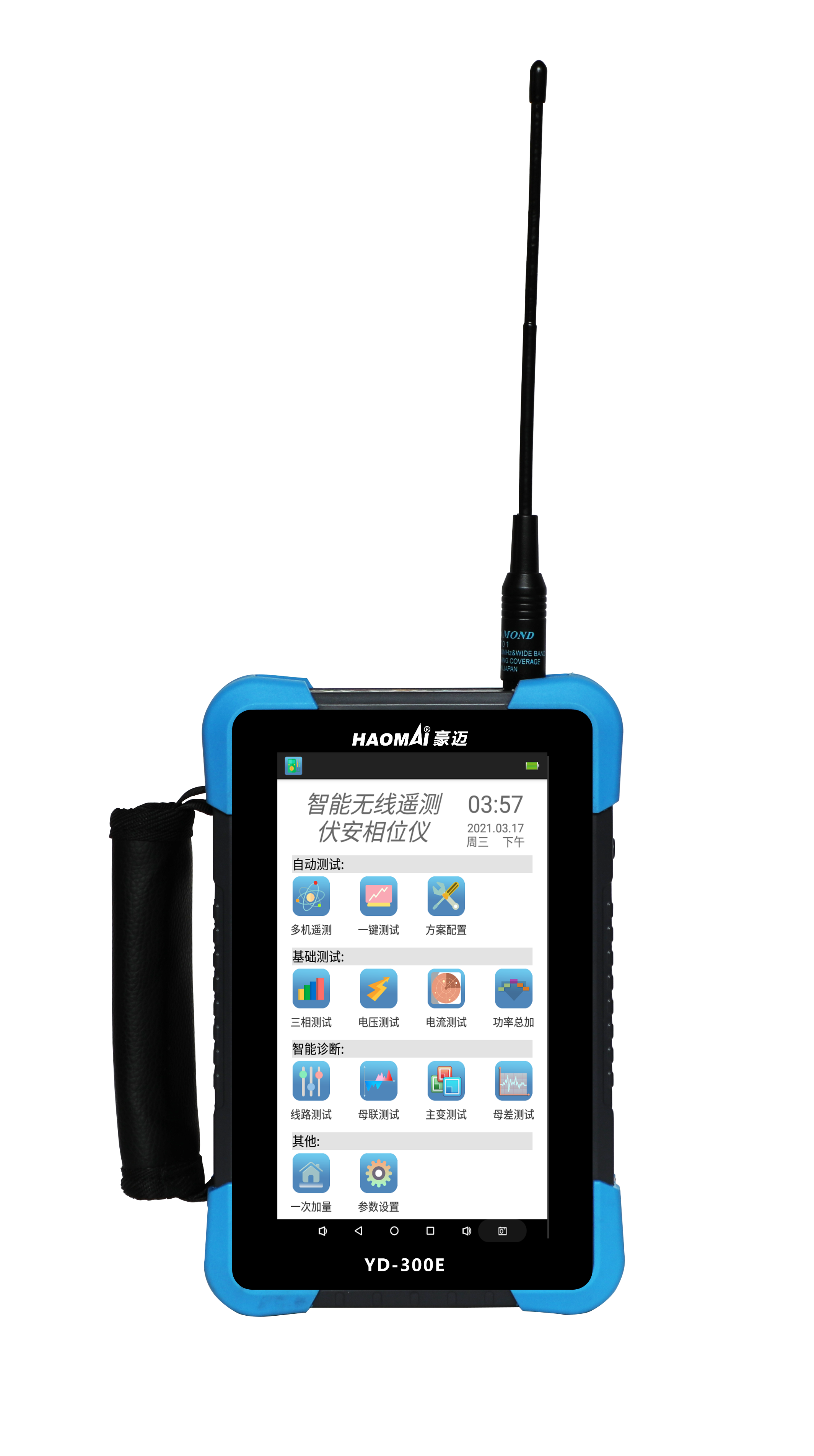

1）主机测试仪分为上下位机结构，下位机采用先进处理器，外加高精度、高速同步采样芯片，上位机主板采用四核处理器，搭载Android系统，7寸电容触摸彩色液晶显示屏，内置大容量锂电池，在无外接电源情况下，能连续工作6小时以上，可通过U盘进行数据导入和导出。 功能模块主要包含自动测试、基础测试、智能诊断和其他测试项。

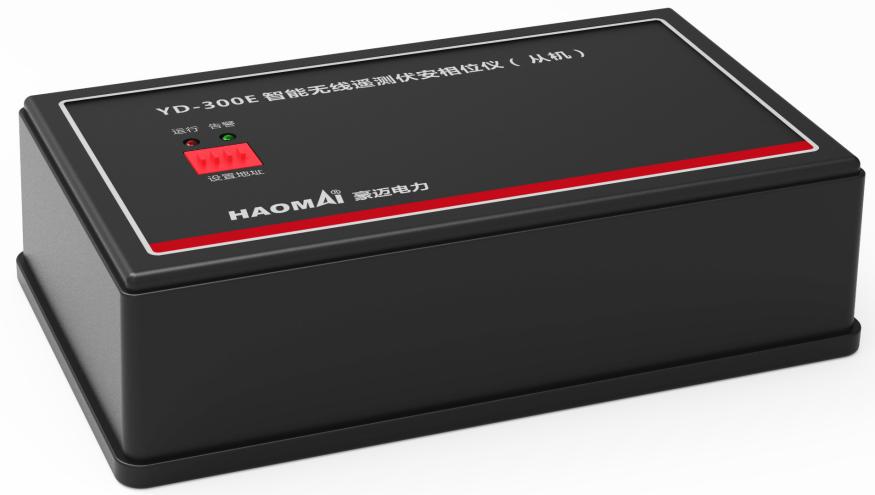

2）从机测试仪不含显示屏，主要实现数据采集和上传，自带USB接口。 频率范围45～55Hz，无线通讯距离约1000m。 接口指示灯： 长按电源键3S，运行指示灯亮； 如果检测到电压输入大于10V，告警指示灯亮。

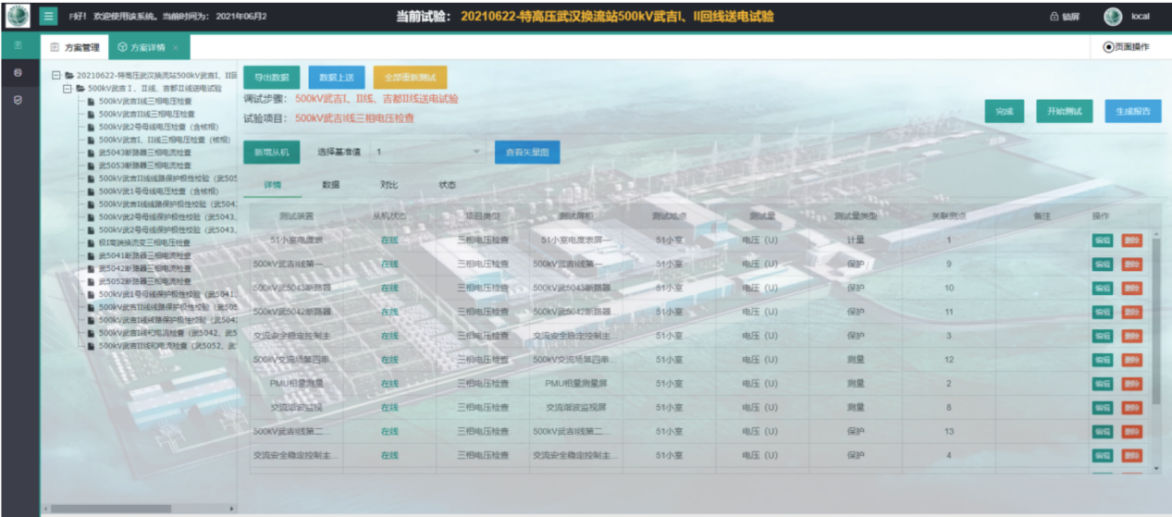

2）未开始试验之前，可对方案的结构体系进行自定义修改，默认读取从远端接收的数据，可修改幅值相位数值、基准值，默认第一台从机为基准值。 可根据现场从机数量，在此页面添加从机。

3）现场部署。 多台YD-300 从机设置地址各不相同，通过面板上拨码开关设置地址，采用8421码，从左至右分别为低位和高位，拨码往下为1，往上为0。 例如： 如果拨码设置为1100，则从机的地址为3。 若距离过远或信号较弱，从机安装中继装置，扩大信号进行接收。

4）查看状态。 查看各从机状态，绿色图标表示在线，灰色图标表示装置处于离线。

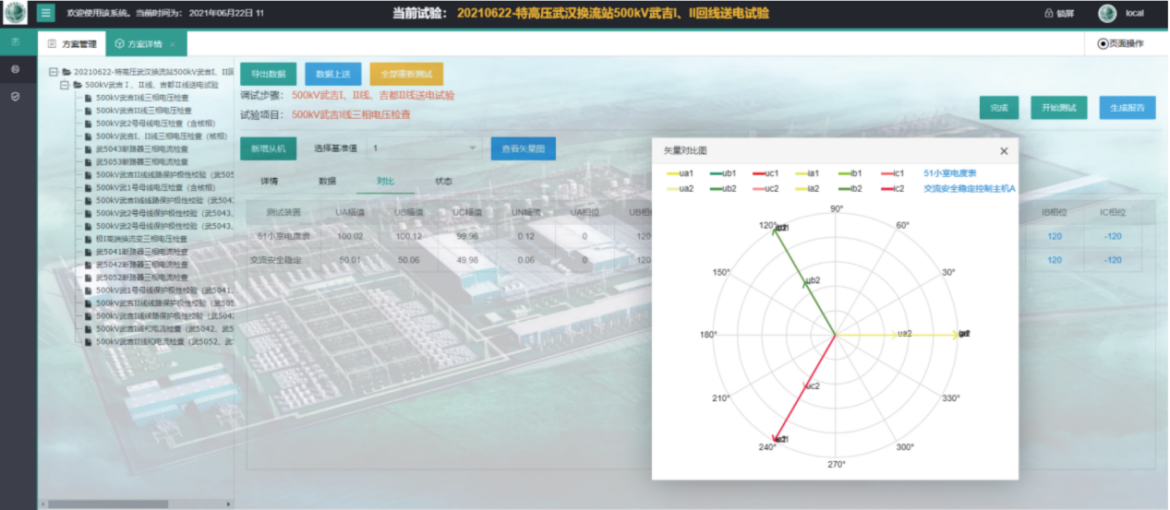

5) 执行测试命令。 开始测试后根据试验前设置的基准值和误差值，电流变比和电压变比，对接收到的数据进行计算并最终展现给用户。 如果要保证云端数据和本地测试数据一致，执行数据上送，网络自动同步。

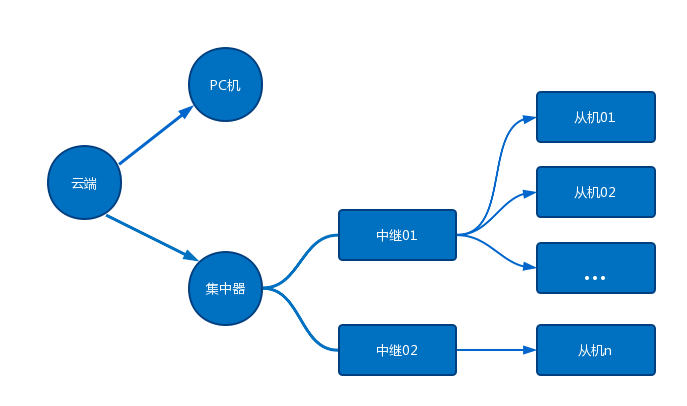

通过YD-300 无线遥测伏安相位仪对变电站内多处地点的数据采集，无需来回奔波进行记录。 一次完成部署，通过无线中继器同步，集中器统一接收管理数据，实现设备一对多的管理控制，云端存储所有采集数据，本地进行读取。 同时还可导入导出所有测试数据，按照特定格式生成测试报告，为现场应用带来了极大的方便，得到用户单位的一致认可与好评。
