母联失灵保护调试方法

发布时间：2021/11/17武汉市豪迈电力自动化技术有限责任公司

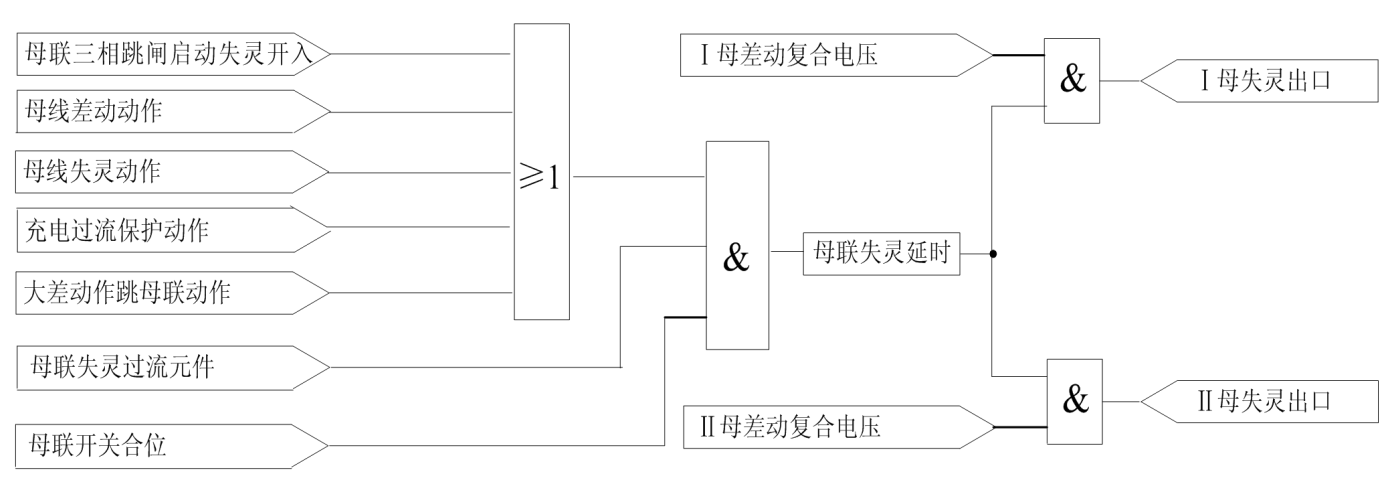

BP-2C母线保护规定，当保护向母联（分段）开关发出跳令后，经整定延时，若大差电流元件不返回，母联（分段）电流互感器中仍然有电流，则母联（分段）失灵保护应经母线差动复合电压闭锁后切除相关母线各支路。只有母联（分段）开关作为联络开关时，才启动母联（分段）失灵保护。母联失灵保护固定投入，动作逻辑图：

△ 母联失灵动作逻辑图

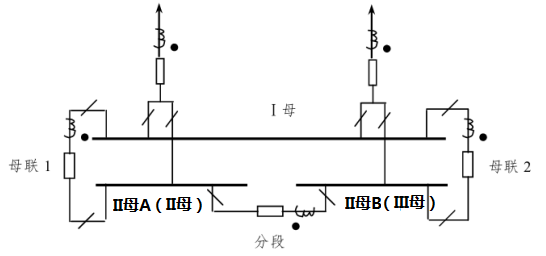

对于双母线单分段接线图中各母联CT极性同名端如下图定义，各支路CT极性同名端在母线侧。

△ 一次系统示意图

保护设置及试验接线：

失灵保护功能投入，失灵定值为0.5A，试验接线时为保证两段母线电压开放可以不接电压线，将继保之星- S60 手持式继电保护测试仪 电流线接入母联1支路中。母联失灵启动有多个条件，可以选择通过“母联三相跳闸启动失灵开入”方式，用继保之星- S60 的开出量，将继保之星- S60 的开出1并接在母联三相跳闸启动失灵开入上。

母联失灵保护校验：

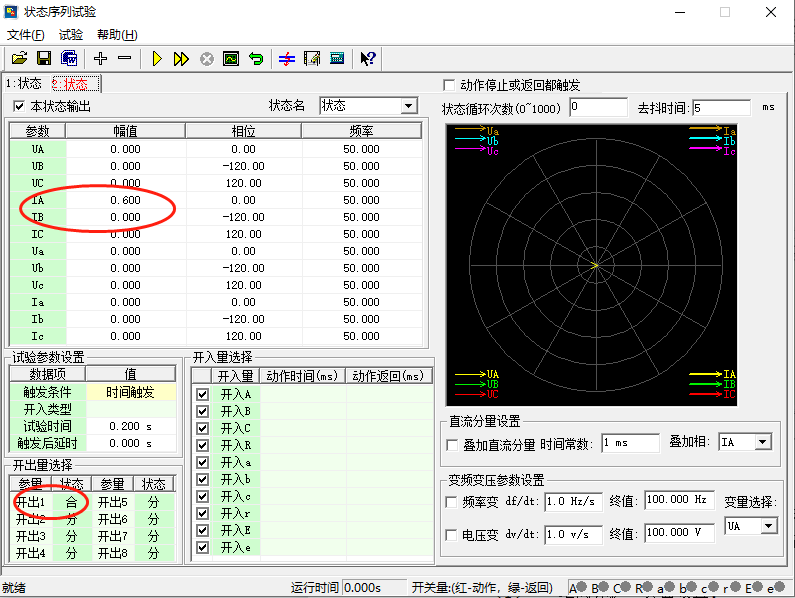

通常使用状态序列试验模块校验，状态一给保护正常状态，状态二在施加失灵电流的同时给保护失灵开入信号。

△ 失灵保护状态设置

在工具栏中点击开始进行试验。观察保护装置面板信息，显示面板“报警”指示灯灭后，点击工具栏开始按键切换故障状态，此时保护动作。

BP-2C母线保护装置——整组动作报告

被保护设备：保护设备保护板版本： V1.00 管理板版本： V1.00 打印时间： 2021-07-10

时间	描述
2021-07-10 20:10:42:432	保护启动
203ms	失灵保护跳母联1
303ms	II母失灵保护动作
303ms	16支路失灵启动出口
失灵间隔	00008000

△ 母联失灵动作校验动作报告

注意：母联失灵保护实质为过流保护，需要注意失灵动作的前提条件，此处试验是以启失灵信号为前提依据，在实际调试过程中也存在以母差动作为启动条件，调试方法与此类似。
