随着大规模配网建设的不断深入，配电自动化技术在业界得到广泛关注与应用。 配电自动化是综合利用现代计算机、通信、电子、自动控制等技术，对配电网设备进行远方实时监视和控制，做到“快定位，速隔离”，以优化电网运行和管理，提高电力系统运行可靠性，减少停电时间，改善电能质量，提升供电服务质量。

某供电公司前期已经在实际线路中安装配电终端，现需要对主站FA策略进行测试。 根据客户需求，提供配电之星-P2200 配电自动化终端测试仪、WDS-3 配电开关模拟试验盒，在注入故障电流前给终端注入正常工作电流。

△ 配电之星-P2200 配电自动化终端测试仪

验证城东16线配电自动化终端、通信光纤及其设备、主站等配网设备在正常情况下的用户检测、数据采集和运行优化，以及事故状态下的故障检测、故障隔离和恢复供电的馈线自动化功能。

城东16线馈线自动化测试，采用终端注入法，现场分别模拟纬三路01分段开关与正阳南路02分段开关之间发生瞬时短路故障、纬三路01分段开关与正阳南路02分段开关之间发生永久短路故障、正阳南路02分段开关与正阳路03联络开关之间发生瞬时短路故障、正阳南路02分段开关与正阳路03联络开关之间发生永久短路故障，验证配电系统馈线自动化的正确性。

△ 试验线路运行方式

1、纬三路01分段开关与正阳南路02分段开关之间瞬时故障

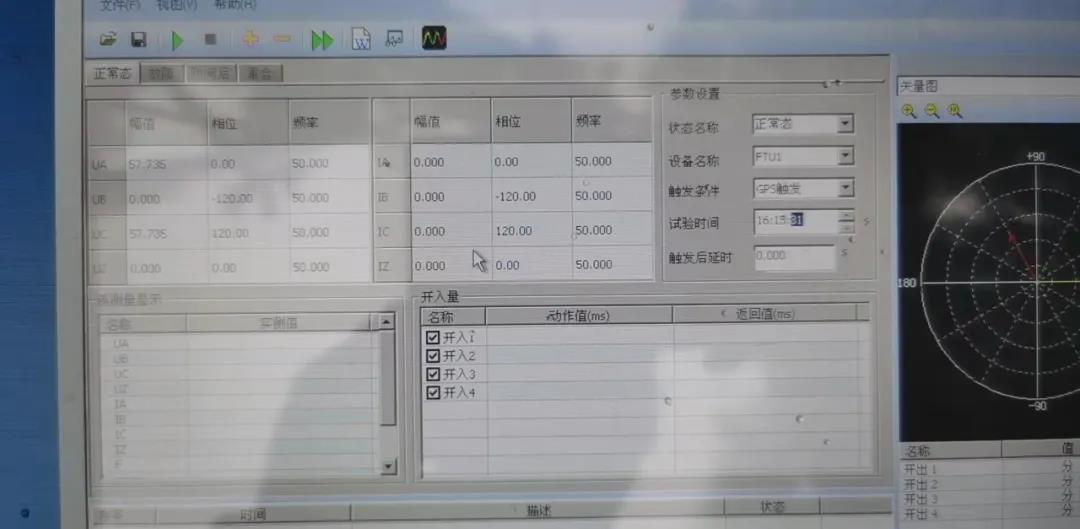

试验开始前使用配电之星-P2200 记录02号开关正常跳闸完成时间T1，重合闸完成时间T2，永跳完成时间T3。

故障注入：

1）在待测线路02号开关、03号开关中注入正常电流负荷值（0.15A），持续到约定时间（GPS时间）。

2）02号开关中注入17A（大于02号开关保护定值16.67A）的电流值，03号开关中注入0.15A，其中02号开关处的配电之星-P2200持续时间到02号开关分闸完成，03号开关处的配电之星-P2200 持续时间为T1。

3）02号开关不给电流值直到重合闸完成，03号开关不注入电流值，持续时间T2。

4）02号开关、03号开关中注入正常电流负荷值（0.15A）。

2、纬三路01分段开关与正阳南路02分段开关之间永久故障

故障注入：

1）在待测线路02号开关、03号开关中注入正常电流负荷值（0.15A），持续到约定时间（GPS时间）。

2）02号开关中注入17A（大于02号开关保护定值16.67A）的电流值，03号开关中注入0.15A，其中02号开关处的配电之星-P2200持续到02号开关分闸完成，03号开关处的配电之星-P2200 持续时间为T1。

3）02号开关不注入电流值直到重合闸，03号开关不注入电流值，持续时间T2。

4）02号开关中注入17A的电流值，03号开关中注入0.15A，其中02号开关处的配电之星-P2200 持续到02号开关永跳分闸完成，03号开关处的配电之星-P2200 持续时间为T3。

故障策略：

3、正阳南路02分段开关与正阳路03联络开关之间瞬时故障

故障注入：

1）在待测线路02号开关、03号开关中注入正常电流负荷值（0.15A），持续到约定时间（GPS时间）。

2）02号开关、03号开关中注入17A的电流值，其中02号开关处的配电之星-P2200 持续到02号开关分闸完成，03号开关处的配电之星-P2200 持续时间为T1。

3）02号开关不注入电流值直到重合闸，03号开关不注入电流值，持续时间T2。

4）02号开关、03号开关中注入正常电流负荷值（0.15A）。

4、正阳南路02分段开关与正阳路03联络开关之间永久故障

故障注入：

1）在待测线路02号开关、03号开关中注入正常电流负荷值（0.15A），持续到约定时间（GPS时间）。

2）02号开关、03号开关中注入17A的电流值，其中02号开关处的配电之星-P2200 持续到02号开关分闸完成，03号开关处的配电之星-P2200 持续时间为T1。

3）02号开关不注入电流值直到重合闸，03号开关不注入电流值，持续时间T2。

4）02号开关、03号开关中注入17A的电流值，其中02号开关处的配电之星-P2200 持续到02号开关永跳分闸完成，03号开关处的配电之星-P2200 持续时间为T3。

故障策略：

试验过程中发现正阳南路02分段开关无法通过主站进行遥控合分 ， 通过配电之星-P2200 模拟主站进行遥控分合，发现继电器可以动作但测试仪开入没有采集到， 逐步排查后发现是端子虚接。 配电之星-P2200 模拟主站功能可随时对终端进行操作，无需人工参与，方便现场人员快速处理现场故障，加快检修速度。
