单手持握!新型数字式配电终端自动化测试仪
发布时间:2021/10/18武汉市豪迈电力自动化技术有限责任公司
现代配电网是当前电网建设热点,配电自动化作为提高配电网供电可靠性的有效手段,已逐步在全国范围内开展,作为专业电气测试解决方案提供商,武汉豪迈电力紧跟电网发展趋势,相继推出配电之星-P2200 系列配电自动化终端测试仪,在市场取得出色反响。

配电之星-P30 数字式配电终端自动化测试仪 在配电之星-P2200 的基础上,主要完成数字式FT3报文输出,实现IEC101/104规约设备的输入自动闭环测试。 基于IEC61850标准开发,支持FT3发送测试及分析,适用于配网各类型数字信号测试、监测和分析,辅助现场人员检查通道通信配置,测试保护功能、逻辑等是否正常。 根据IEC61850规约,发送标准FT3报文用于检测报文接收方如配电终端、智能终端的动作正确性。

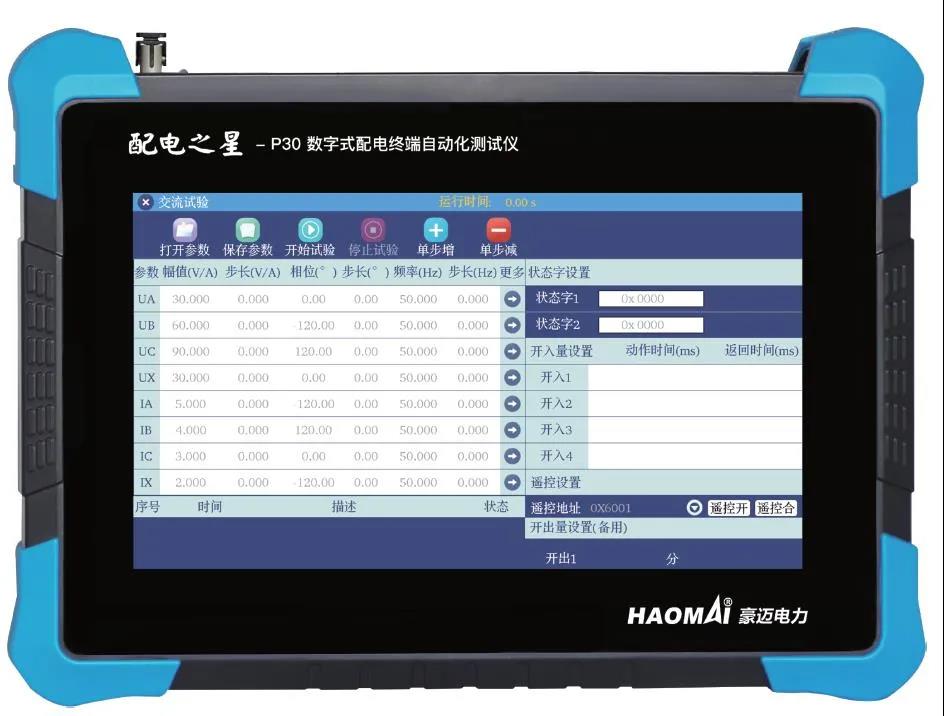

△ 配电之星-P30 数字式配电终端自动化测试仪

配电之星- P30 内置锂电池,充满电正常间断性操作的情况下,可持续工作8小时以上。 设备尺寸约A4大小,仅重2kg,搭配1280*800高分辨率全触摸大屏,以纤巧的设计、全面的功能、优秀的性能,打造智能配网测试全新体验。

1、主要软件功能



配电之星- P30软件功能界面主要包含交流试验、状态序列、系统设置,点击对应按钮进入功能模块。

交流试验模块是通用型、综合性测试模块,通过设置相应的电压或电流为变量,赋予变量一定的变化步长,选择合适的试验方式,可方便测试各种电压电流保护的动作值、返回值,以及动作时间和返回时间等。

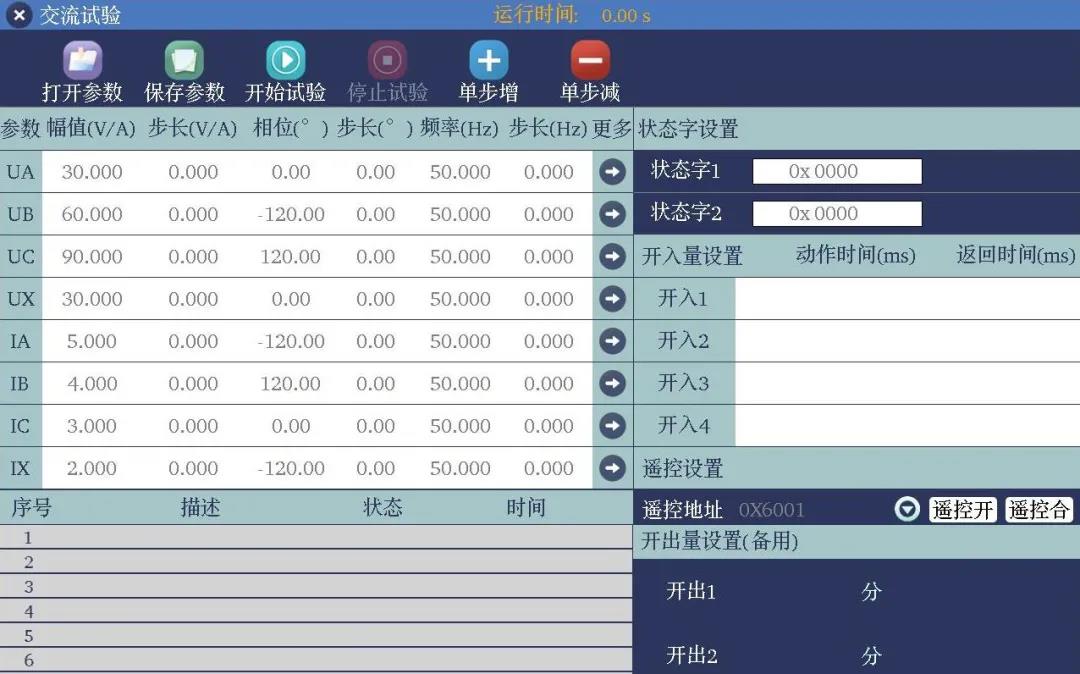

△ 交流试验界面

状态序列模块可满足电力系统中一些特殊保护测试需要,如备用电源的自动投入试验、配电系统保护装置多次重合闸等。 状态序列中可添加多个状态,每个状态根据实际情况自定义电压电流数据,模拟复杂的电网状态变化。 通过多对开入量的翻转获取并测量保护的动作值与动作时间,灵活控制多个状态输出,每个状态可输出4相电压、4相电流,进行状态关闭、增删、插入,设置多种触发方式,方便灵活模拟各种故障情况,测试复杂的逻辑组合。

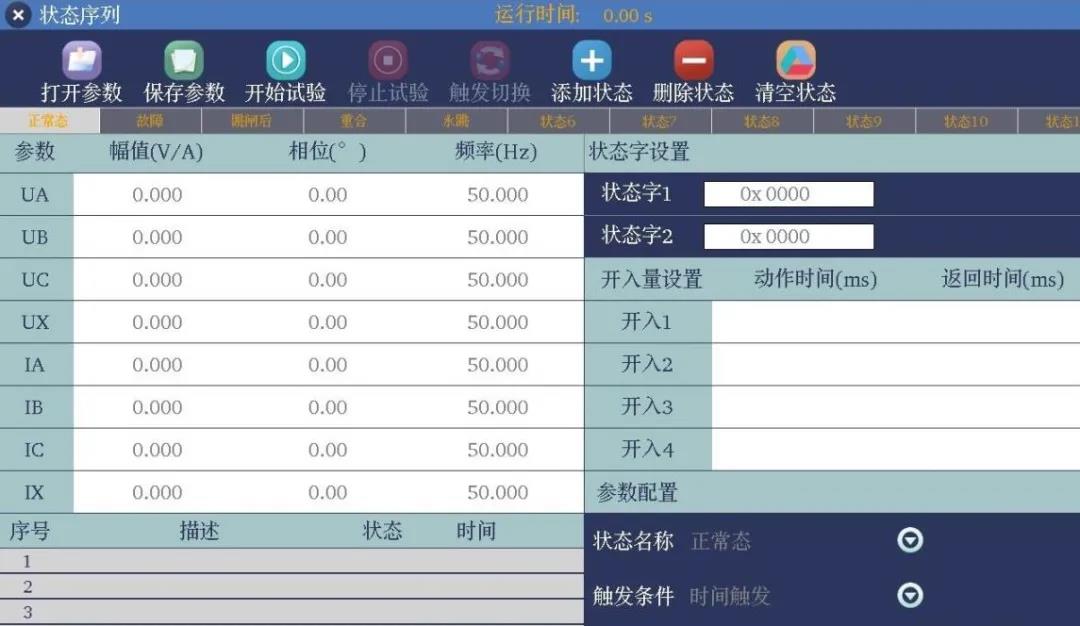

△  状态序列界面

系统设置模块主要针对测试仪各基本参数的设置,额定参数、与终端通讯的网口、串口、通讯规约等参数进行设置。

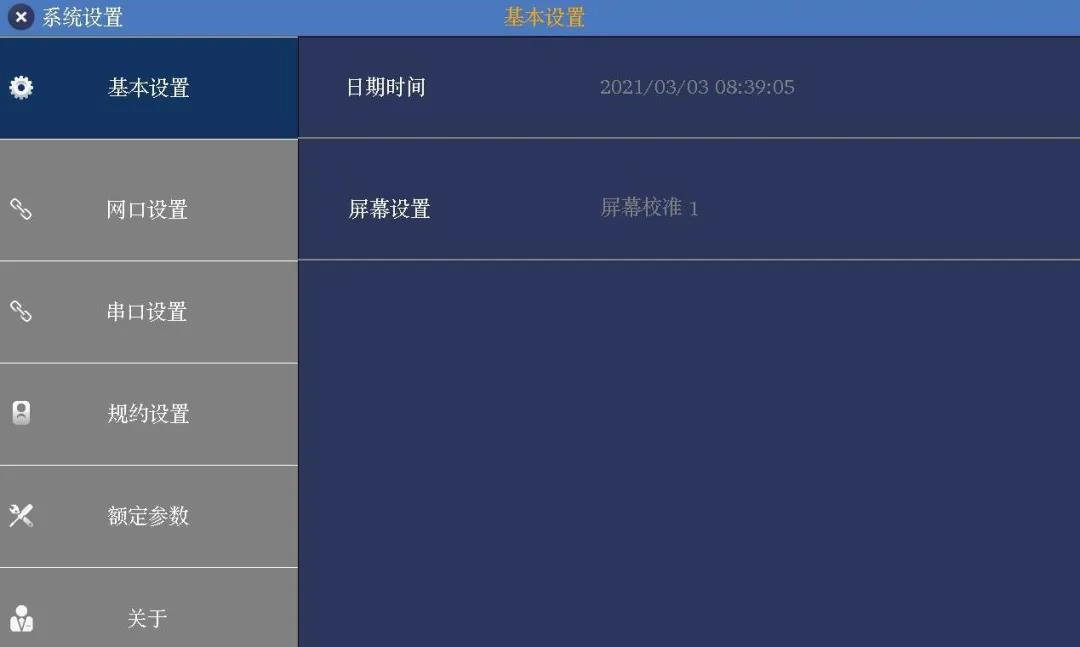

△ 系统设置界面

2、主要硬件接口



配电之星- P30 硬件接口主要包含一路百兆网口,实现IEC101规约测试,一路RS232/ RS485接口实现IEC104规约测试,一路FT3输出光口以及一路FT3电口实现数字式FT3报文输出,4路开关量开入,4路开关量输出接口记录开关量的输入信息等。
