​配电自动化是提高供电可靠性的重要手段，当配电网故障发生后，配电自动化主站根据配电自动化上报的故障信息进行故障定位、自动隔离和恢复健全区域供电。 以往配电自动化故障处理缺乏有效的测试手段，只能在长期运行中等待故障发生后进行检验，不利于故障的及时发现和处理。 在运行故障 发生前，通过配电网集中型馈线自动化模拟故障试验，能够提前发现设备隐患，将缺陷扼杀在萌芽状态，将配电网运维检修的“被动挨打”变为“主动出击”，实现故障前预防、故障中控制和故障后优化，最大限度减少用户停电时间。

在不停电的状态下，通过FA虚拟终端软件虚拟一台终端，并接入主站的前置交换机，利用软件模拟故障功能触发事故信号、变电站出线开关分闸信号，以启动配电网自动化系统馈线自动化功能。 在现场DTU/FTU/TTU装置上模拟过流、接地、相间短路等故障，配电自动化主站系统采集相关动作信号后，根据采集的数据自动判断故障区域，给出故障隔离和供电恢复策略。 调度根据策略下发遥控指令对线路开关(由模拟断路器代替真实开关)进行操作，运检工作人员判断主站提供的策略以及故障处理过程是否正确。

测试准备:

测试仪器： 配电之星P2200 配电自动化终端测试仪三台、WDS-3 配电开关模拟试验盒三台、FA虚拟终端软件。

做好安全措施及现场人员分工，确认被测线路的实际运行方式与主站系统接线图一致、主站系统的环网图拓扑关系正常、被测线路DTU、FTU通信正常、配电自动化终端与配电开关模拟试验盒接线正确。

试验操作：

某环网柜负荷侧（分1）故障：

1）用配电开关模拟试验盒代替环网柜分1开关，接线连接至终端装置DTU。

2）DTU内端子接线：

将配电自动化终端测试仪故障电流输出加到环网柜DTU内主1、分1开关电流端子侧，并接线连接至终端装置DTU。

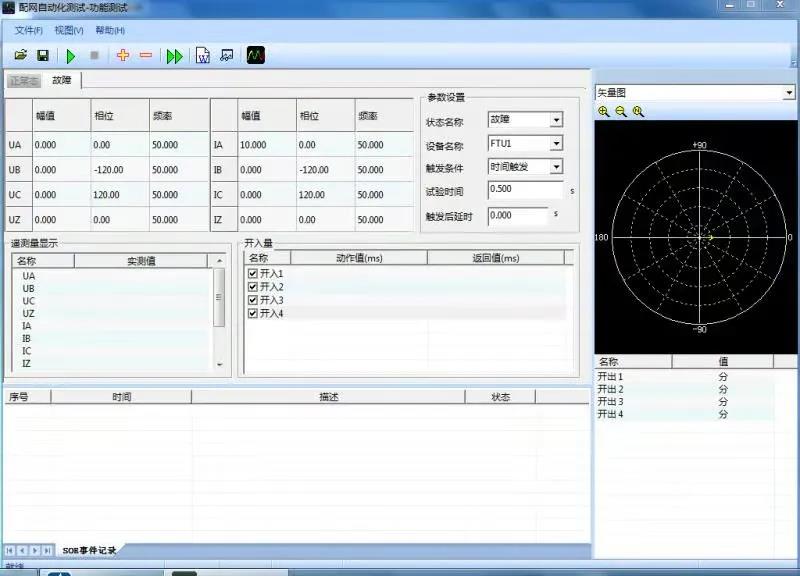

△ 性能测试界面

3）与主站厂家或供电局工作人员确定DA断路器执行模式为交互执行，DA断路器运行方式为在线。

4）使用配电自动化终端测试仪对环网柜DTU内主1、分1开关电流端子侧注入故障电流，用FA虚拟终端测试系统模拟出线开关跳闸和出线开关故障电流。

5）根据告警窗提示，核查主站系统采集故障信号是否完整并及时，故障分析后弹出的故障隔离策略是否正确。

6）自动化或调度工作人员按照主站系统弹出的故障隔离策略下发遥控指令，进行故障隔离和供电恢复处理，同时主站人员与终端现场人员确认现场开关分合情况是否与主站系统开关变位一致。

测试结果：

故障隔离方案： 断开环网柜分1开关。

恢复供电方案： 合上出线开关恢复上游供电。

此次试验验证了配电网自动化主站系统的信号接收情况和馈线故障处理功能等指标是达到设计要求，将进一步提高配电网自动化系统故障处理功能实用化水平及供电可靠性。
