​项目名称： 基于半导体激光器光声光谱技术的变压器绝缘油故障气体在线监测系统的研究

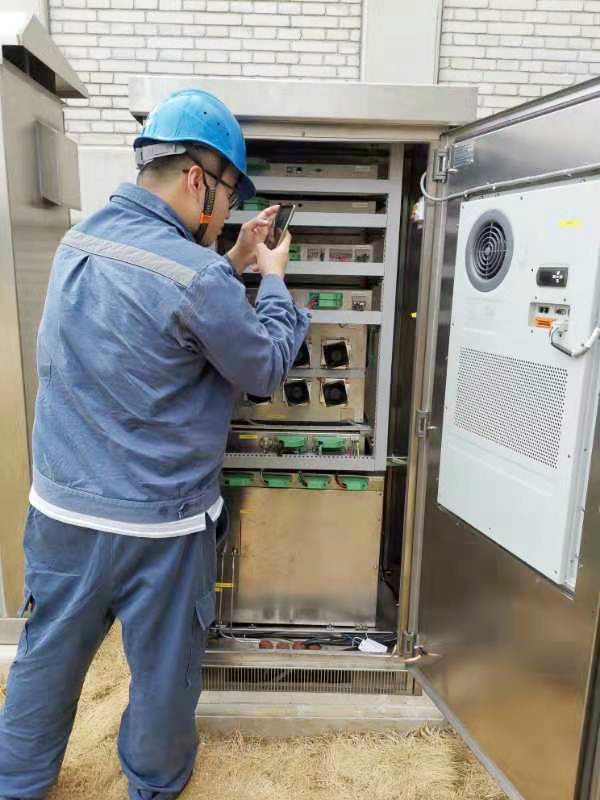

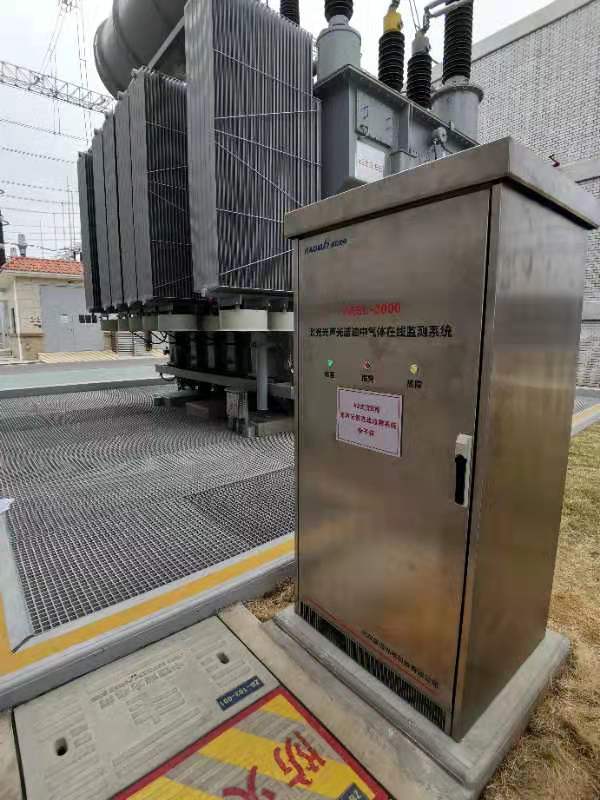

项目地点： 南方电网某供电局500kV变电站

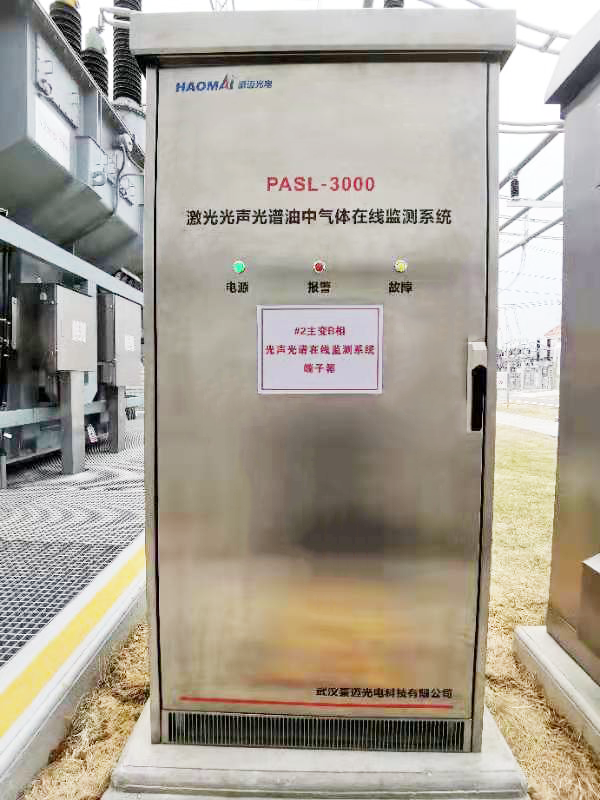

设备名称： PASL-3000 激光光声光谱油中气体在线监测系统

激光光声光谱油气监测技术通过定制高功率、窄线宽的分布式反馈半导体激光器，自主设计恒温谐振式光声池，实现类痕量故障气体准确测量，采用分段校准式方案，实现类宽量程组分准确测量，结合自主研发的恒温式真空脱气系统，不污染油样，保证回油安全。

• 领先的技术： 将半导体激光器技术与光声光谱技术引用到全新领域，检测变压器油中气体效果显著，提高主变初期故障发现率，降低故障发生率和运维成本。
• 全组分油中故障气体监测： 利用激光光声光谱技术分析检测H2、CO、CO2、CH4、C2H4、C2H6、C2H2及微水共八种故障气体成分含量，还可扩展油中N2、O2成分含量测量。
• 无需载气、不停电安装： 通过取油口直接取样，分析完成后油样返回油箱，安装过程无需停电。 运行过程中无需载气及重新标定，真正免维护。
• 窄带宽精准测试，避免干扰： 激光光源，无需滤光，检测混合故障气体时可精准避开交叉干扰，测量精度高，重复性好。
• 恒温真空脱气，安全可靠： 脱气效率高，脱气油样不与外界空气接触，油样“0”污染“0”损耗，保证变压器回油安全。
• 电子调制激光避免机械结构故障： 通过电信号驱动激光器产生脉冲光信号，取代传统红外光源光声光谱系统的调制盘，减少了机械震动与损耗，降低设备故障率。
• 远程终端显示： 设备支持Modbus、IEC61850协议，可提供远程终端显示，包括设备运行状态、实时测量数据、数据柱状分析图、趋势图、报表和预警提示。
• 多种数据通讯，远程集中管理： 先进的远程集中管理套件可将多个监测设备的运行状态和测试数据汇总监控，提供完善化的趋势分析和诊断结果。 支持RS485、以太网有线、GPRS、光纤等通讯方式。
